Descripción
El módulo TK-HS2 se integra en el capítulo TK-Edificio para aplicar el DB-HS2 del CTE, comprobar los requisitos mediante un Asistente (conjunto de cuadros de diálogos) y generar la documentación necesaria para su justificación normativa.
A través de la opción de menú Resultados/Crear Listados.../Recogida y evacuación de residuos puede obtener las fichas rellenas con los datos indicados en los siguientes apartados.
Las opciones del módulo TK-HS2 se encuentran en el menú Datos/HS2-Recogida y evacuación de residuos y cuenta con los siguientes apartados:
- Asistente...
- HS2: Generalidades...
- HS2: Diseño del Almacén de contenedores y espacio de reserva...
- HS2: Diseño de las Instalaciones de traslado por bajantes...
- HS2: Diseño del Espacio de almacenamiento...
- HS2: Mantenimiento y conservación...
El Asistente...
aglutina todos los apartados y se utiliza como guía para ir completando todos
los datos paso a paso.
Una vez completada la información, si se quisiese modificar algún campo, puede acceder rápidamente seleccionando el apartado correspondiente (por ejemplo, HS2: Mantenimiento y conservación). Por ejemplo, seleccionado alguna opción (que no lo estuviese) o modificando el campo Proyecto de cualquier ítem.
A continuación se explican las propiedades y características a tener en cuente en cada uno de esos apartados.
Asistente...
Mediante esta opción, el módulo TK-HS2 ayuda a seguir los pasos para completar la justificación del DB-HS2 del CTE.
Estos pasos se explican en los siguientes apartados de esta ayuda y que se han indicado anteriormente:
- Generalidades:
- Almacén y espacio de reserva:
- Instalaciones traslado por bajante:
- Espacio de almacenamiento:
- Mantenimiento y conservación:
HS2: Generalidades...
Este paso corresponde con los aparatados 1.1 y 1.2 del DB-HS2 del CTE:

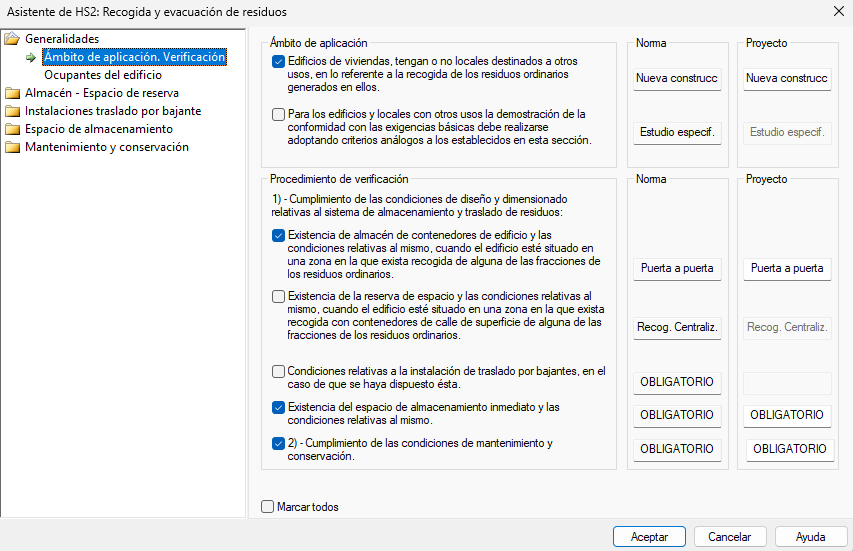

Ámbito de aplicación. Verificación
En este paso 01 se debe elegir entre la opción para viviendas o para otros edificios o locales (que necesitarán de un estudio específico) para establecer el ámbito de aplicación del proyecto.
Además, se debe seleccionar qué exigencias se deben cumplir para ese caso.
Por ejemplo, se ha seleccionado el ámbito de aplicación de un edificio nuevo con sólo 12 viviendas iguales distribuidas en tres plantas.
Además, al ser a recogida de residuos ordinarios de la zona puerta a puerta será obligatorio un almacén de contenedores (que en este caso está dentro del edificio).
Los residuos serán depositados a mano por los ocupantes de las viviendas, por lo que no habrá bajantes.
Sí existirán en cada vivienda o unidad de uso un espacio para el almacenamiento inmediato.
En todo caso, se deberán cumplir con las condiciones de diseño y dimensionamiento de cada elemento, y la condiciones de mantenimiento y conservación de la instalación.
No obstante, se debe recordar que
no es necesario disponer un Almacén de contenedores de edificio
ni un Espacio de reserva en el caso de las fracciones que cuenten
con recogida neumática.

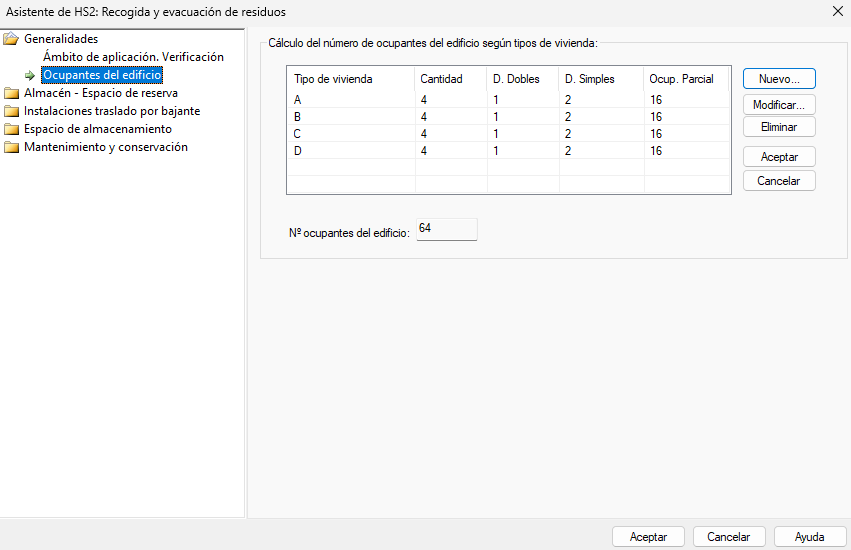

Ocupantes del edificio
Este paso 02 servirá para varios casos más adelante, como podrán ser:
- Cálculo de la superficie útil del Almacén de contenedores (ocupantes habituales del edificio);
- Cálculo de la superficie del Espacio de reserva (ocupantes habituales del edificio);
- Cálculo de la capacidad de Almacenamiento inmediato en las viviendas para cada fracción de residuo (ocupantes habituales de la vivienda).
Y se utilizará el botón Nuevo... para ir añadiendo principalmente la información correspondiente, ya que el programa calculará la Ocupación parcial (por vivienda o unidad de uso) y el Número de ocupantes del edificio. Posteriormente se podrá Modificar... o Eliminar el ítem seleccionado en la tabla.
Siguiendo con el ejemplo, cada vivienda tendrá 1 dormitorio principal y 2 dormitorios más. Como son todos iguales, se podría añadir sólo un tipo de vivienda con 16 viviendas.
HS2: Diseño del Almacén de contenedores y espacio de reserva...
Los requisitos del Almacén de contenedores y del Espacio de reserva, en caso de ser necesarios se definen en el apartado 2.1 del DB-HS2.
En los siguientes puntos se podrá definir la situación del almacén y espacio de reserva, características del recorrido desde estas zonas al exterior del edificio, justificar el cumplimiento de la superficie mínima de ambos y definir las características y dimensiones de dichos lugares.
- Situación del almacén
- Superficie útil del almacén
- Superficie del espacio de reserva
- Características del almacén
Se debe recordar que cada
edificio debe disponer como mínimo de un Almacén de contenedores de
edificio para las fracciones de los residuos que tengan recogida
puerta a puerta, y, para las fracciones que tengan recogida centralizada con
Contenedores de calle de superficie, debe disponer de un
Espacio de reserva en el que pueda construirse un
Almacén de contenedores cuando alguna de estas fracciones pase a
tener recogida puerta a puerta.
Aunque este Espacio de reserva se puede utilizar para cualquier otro uso provisional: zona de paso, almacén de bicicletas, etc., hasta que se construya el almacén de contenedores.

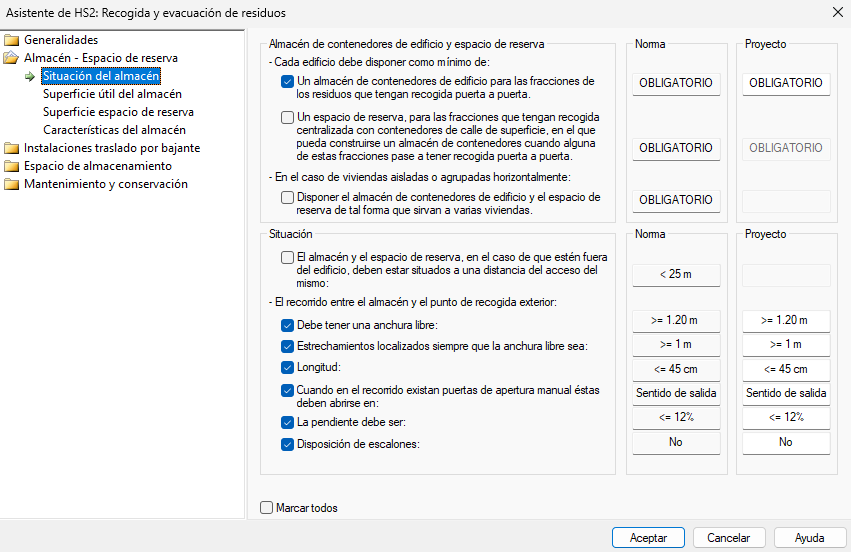

Situación del almacén y el espacio de reserva
Se indicará que zonas de almacenamiento se van a considerar en cada caso y qué características cumpliría (en caso de existir) el recorrido entre el almacén y el punto de recogida exterior.
El Almacén y el Espacio de reserva pueden situarse fuera del edificio o dentro.
En este ejemplo, el Almacén de contendores del edificio se encuentra dentro del mismo y el recorrido hacia el punto de recogida exterior cumple con las características del apartado 2.1.1 del DB-HS2.

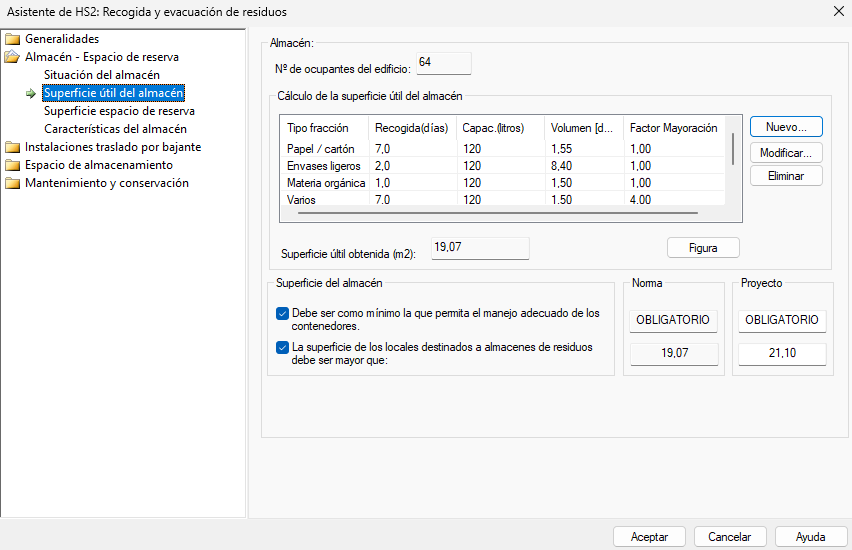

Superficie útil del almacén
En este paso 04 se rellena si tuviese un previsto realizar un Almacén de contendores de edificio; en caso de no tenerse en cuenta, se deberá pasar al siguiente apartado para calcular la superficie útil del Espacio de reserva.
Aquí se calcula la superficie útil mínima que debe tener el almacén para los contenedores de recogida según el número estimado previamente de ocupantes, el período de recogida de cada fracción de residuos ordinario, el volumen generado de la fracción por persona y día, la capacidad del contenedor de edificio que el servicio de recogida exige para cada fracción (ver tabla 2.1 del DB-HS2) y un factor de mayoración que se utiliza para tener en cuenta que no todos los ocupantes del edificio separan los residuos.
Una vez obtenido el valor de la superficie, se podrá establecer una superficie de proyecto igual o mayor. Por ejemplo, de 21.10 m2.
No obstante, la superficie útil del almacén debe ser como mínimo la que permita el
manejo adecuado de los contenedores.

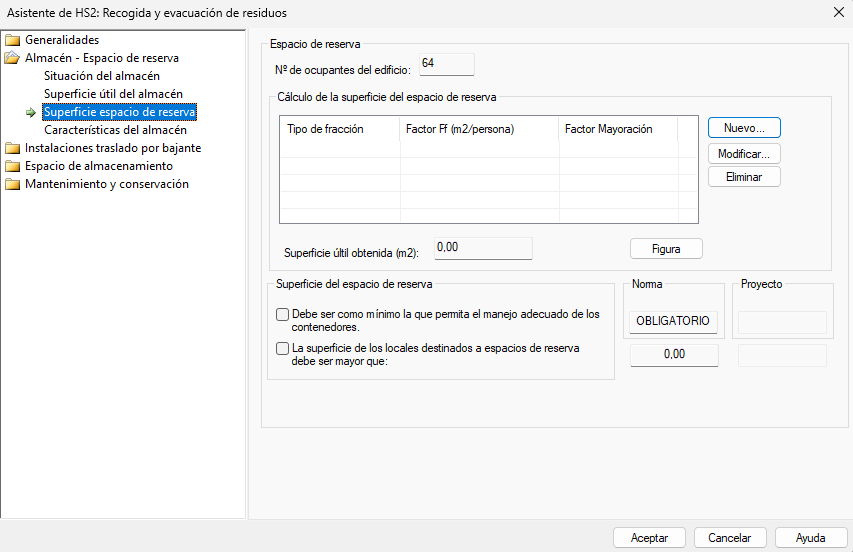

Superficie del espacio de reserva
En este paso 05 se rellena si tuviese un previsto realizar un Espacio de reserva; en caso de no tenerse en cuenta, se deberá haber rellenado los datos del apartado anterior sobre el Almacén de contendores del edificio.
Aquí se calcula la superficie útil mínima que debe tener el espacio según el número estimado previamente de ocupantes, un factor de fracción en metros cuadrados por persona (ver tabla 2.2 del DB-HS2) y un factor de mayoración que se utiliza para tener en cuenta que no todos los ocupantes del edificio separan los residuos.
Una vez obtenido el valor de la superficie, se podrá establecer una superficie de proyecto igual o mayor. en este ejemplo, no es de aplicación.
No obstante, la superficie útil del almacén debe ser como mínimo la que permita el
manejo adecuado de los contenedores.

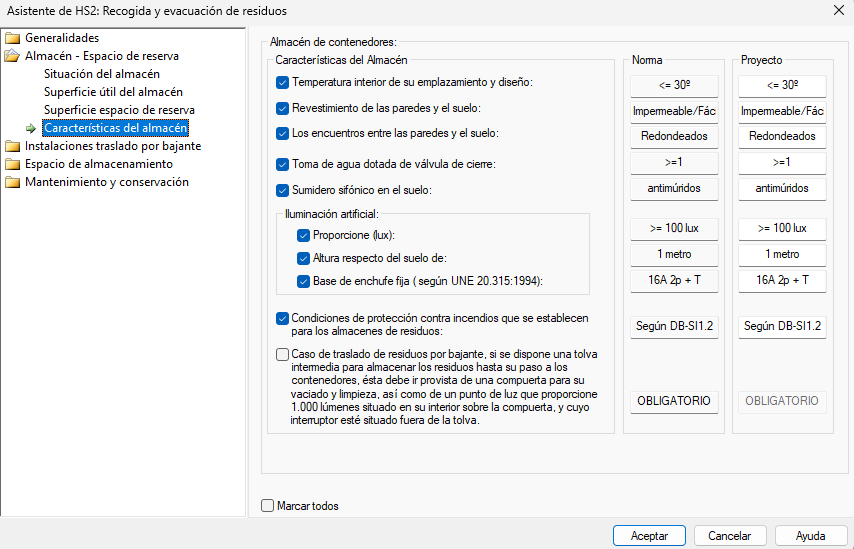

Características del almacén
En este paso 06 se añaden más condiciones y características que deben cumplir este tipo de recintos (además de la superficie útil mínima comentada anteriormente).
Por lo tanto, se deberá ir seleccionado cada característica que deba cumplirse (excepto la última que, si no tiene Bajantes, no deberá marcarse).
En el ejemplo, la instalación no tiene bajantes por lo que la última opción se dejará sin marcar.
HS2: Diseño de las Instalaciones de traslado por bajantes...
En estos pasos o puntos se desarrolla la aplicación del apartado 2.2 del DB-HS2 para instalaciones con bajantes y sistemas neumáticos.
- Condiciones generales y particulares
- Condiciones particulares (continuación)
- Compuertas de vertido
- Estaciones de carga y sistemas neumáticos
Los Bajantes
se instalan cuando el traslado de los residuos ordinarios es por gravedad o neumático.
Los Bajantes unen las Compuertas de vertidos con Contenedores de edificio o Estaciones de carga, respectivamente.

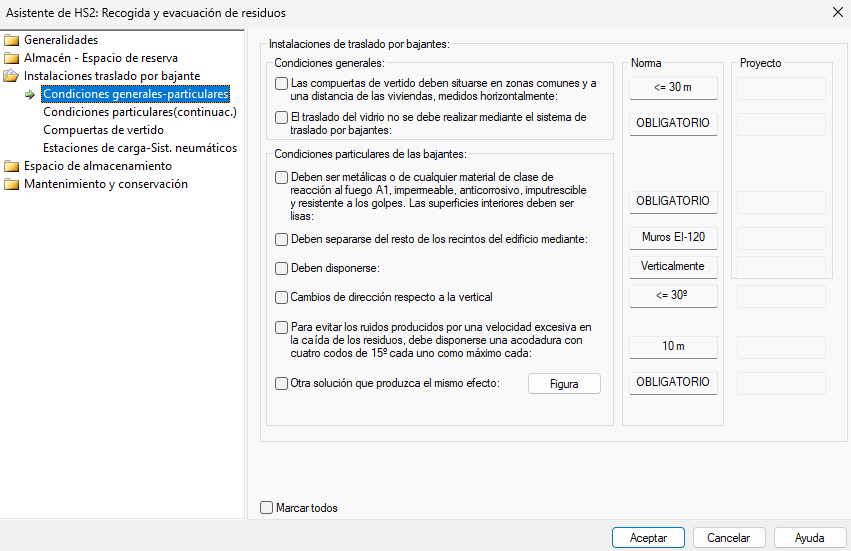

Condiciones generales y particulares
En este paso 07 se deben marcar, en caso de ser necesario, todas las opciones (excepto la última ya que sería obligatoria si no se hubiese marcado la casilla u opción anterior).
En este ejemplo que seguimos no hay Bajantes.

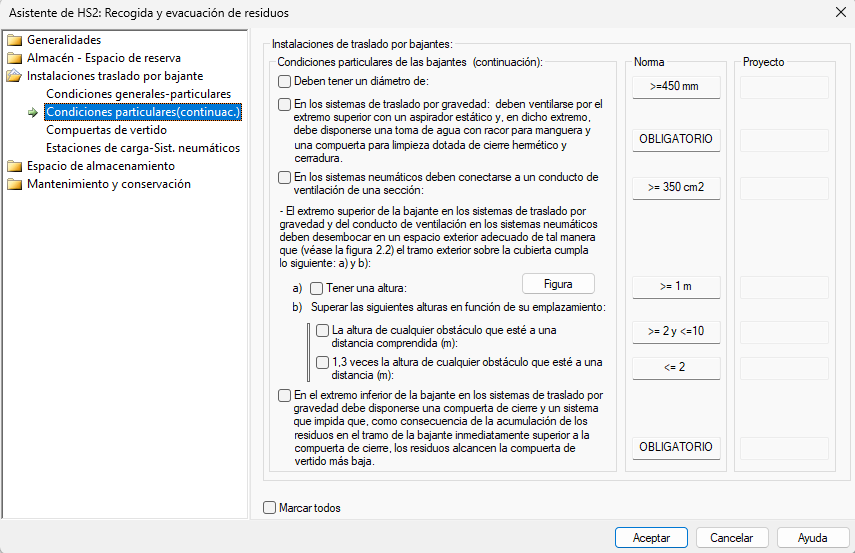

Condiciones particulares (continuación)
Este paso 08 del Asistente... es continuación de la ventana anterior. Igualmente se deben marcar, en caso de ser necesario, todas las opciones (excepto la última ya que sería obligatoria si no se hubiese marcado la casilla u opción anterior).
En este ejemplo que seguimos no hay Bajantes.

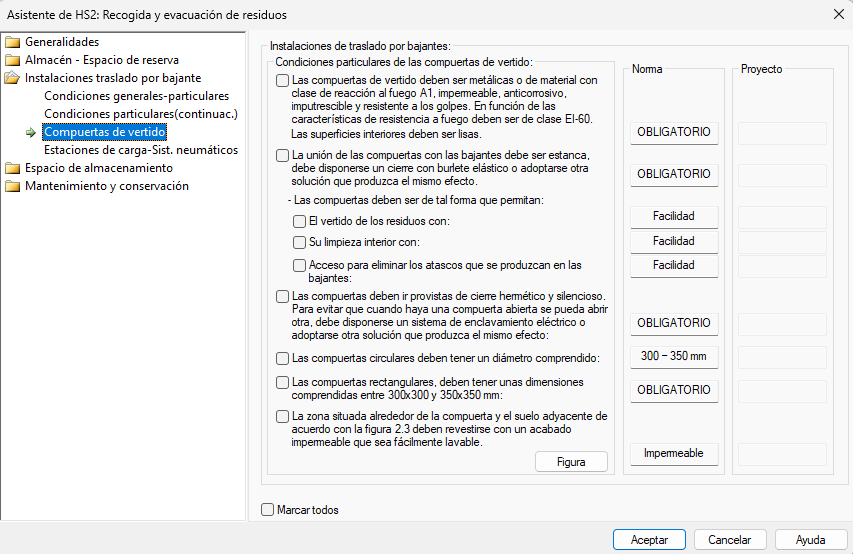

Compuertas de vertido
En este paso 09 del Asistente... se establecerán todas las características de las Compuertas de vertido.
En este ejemplo que seguimos no hay Compuertas de vertido.

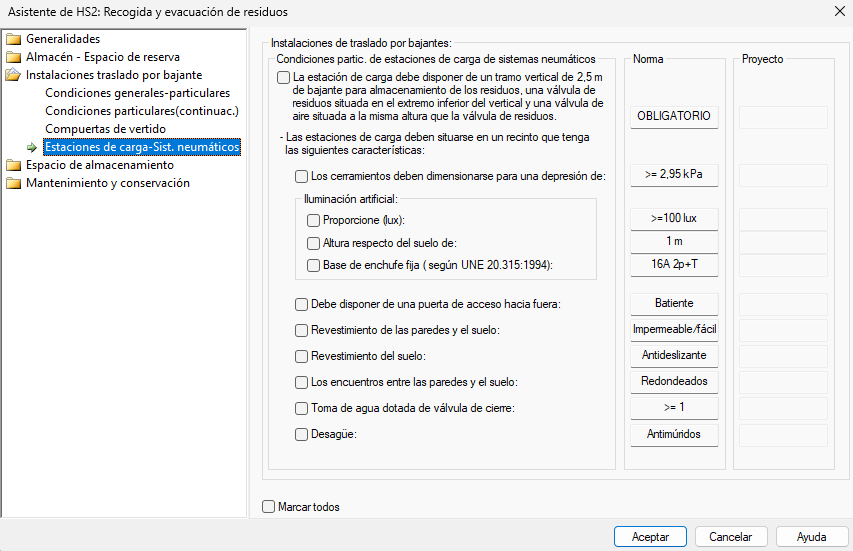

Estaciones de carga y sistemas neumáticos
En este paso 10 se establecen las características particulares de las zonas donde se sitúen las Estaciones de carga al igual que de sus elementos.
Por lo tanto, se debería tener todas las opciones marcadas de su cumplimiento en el Proyecto.
En este ejemplo que seguimos no hay Sistemas neumáticos ni Estaciones de carga.
HS2: Diseño del Espacio de almacenamiento...
Este apartado desarrolla el contenido del apartado 2.3 del DB-HS2 los espacios de almacenamiento inmediato en las viviendas.
Según el Documento Básico, deben disponerse en cada vivienda espacios para almacenar cada una de las cinco fracciones de
los residuos ordinarios generados en ella.

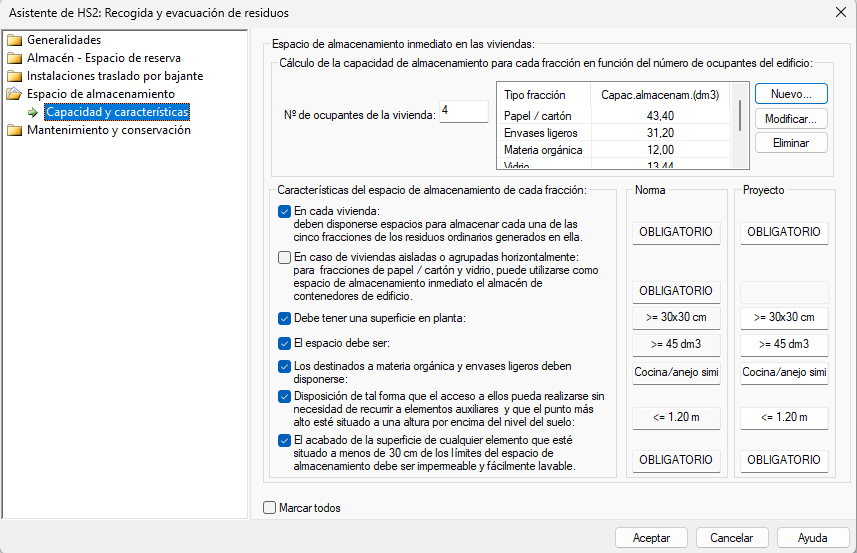

Capacidad y características
En este paso 11, se calcula la capacidad de almacenamiento mínima para cada fracción (en litros), que depende del número estimado de ocupantes habituales y el coeficiente de almacenamiento por persona y fracción de residuo, y se establecen las características que debe cumplir el espacio.
En nuestro ejemplo, deberemos establecer todas menos la que se refiere a un conjunto de viviendas aisladas o agrupadas horizontalmente.
HS2: Mantenimiento y conservación...
En este caso, se desarrolla el apartado 3 del DB-HS2, a través de estas opciones:

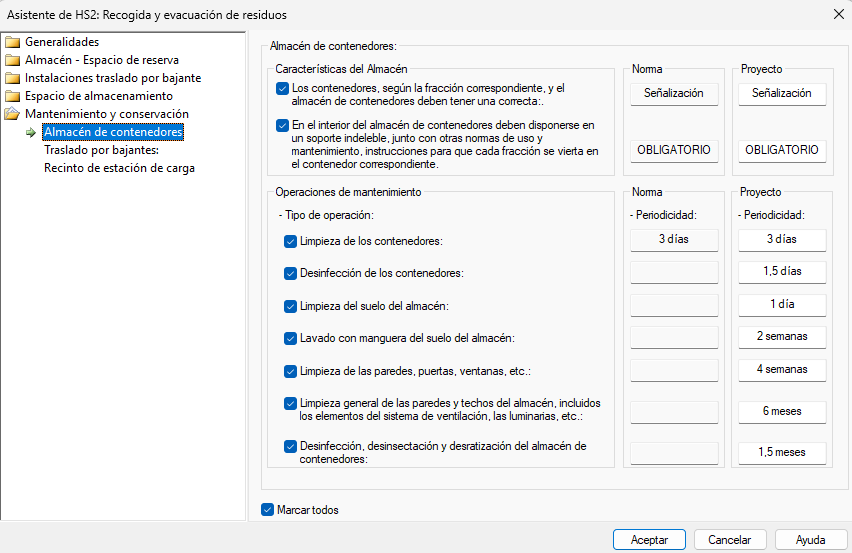

Almacén de contenedores
Este paso 12 del Asistente... trata sobre aspectos de la señalización y operaciones de mantenimiento y conservación de los Almacenes de contenedores.
En nuestro ejemplo, deberemos marcas todas las opciones.
No obstante, se podrían modificar la periodicidad mínima indicada en la tabla 3.1 del DB-HS2 en la columna de Proyecto.

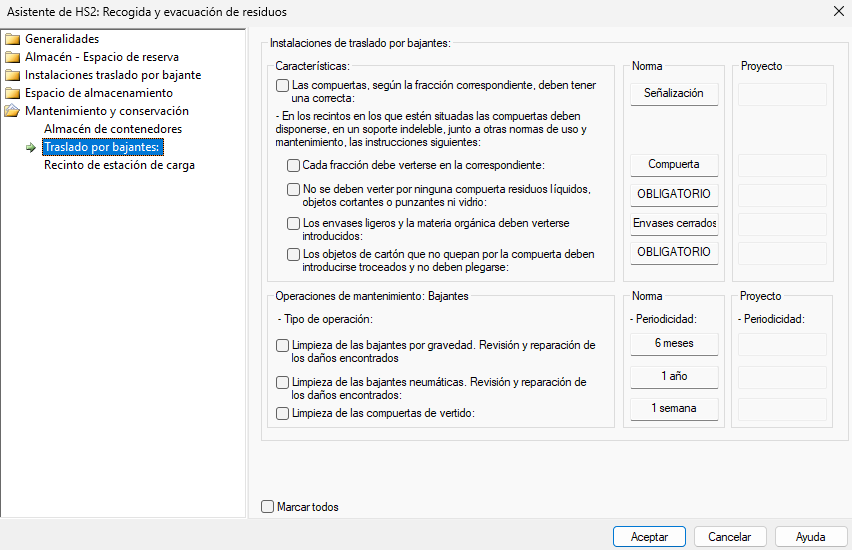

Traslado por bajantes
En este paso 13, se establecen características de los elementos que forman las instalaciones de traslado por bajantes, su señalización y sus operaciones de mantenimiento y conservación.
En nuestro ejemplo, no tenemos este tipo de instalación por lo que se deberían tener todas desactivadas.
No obstante, se podrían modificar la periodicidad mínima indicada en la tabla 3.2 del DB-HS2 en la columna Proyecto, en caso de que fuese necesario.

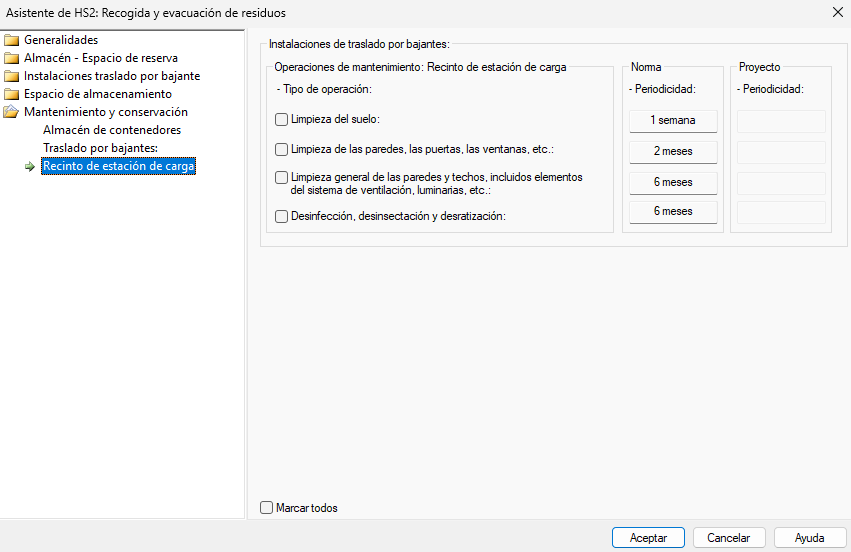

Recinto de estación de carga
En este paso 14, se establecen las operaciones mantenimiento y conservación que se deben cumplir en los Recintos de estación de carga.
En nuestro ejemplo, no tenemos este tipo de instalación por lo que se deberían tener todas desactivadas.
No obstante, se podrían modificar la periodicidad mínima indicada en la tabla 3.2 del DB-HS2 en la columna Proyecto, en caso de que fuese necesario.
