Descripción
Esta opción añade al proyecto un símbolo que determina un punto sobre el que el usuario desea hacer alguna comprobación específica. Este símbolo, en el capítulo TK-HE3 se llama Elemento de comprobación.
En este módulo TK-HE3 existen dos tipos de elementos de comprobación:
- Equipos de seguridad SU4: son aquellos equipos a los que les afecta el DB-SU4 2.3 pto.3b: «en los puntos en los que estén situados los equipos de seguridad, las instalaciones de protección contra incendios de utilización manual y los cuadros de distribución del alumbrado, la iluminancia horizontal será de 5 Iux, como mínimo». Por defecto los elementos de comprobación del capítulo TK-HE3 son de este tipo, y por tanto se calculan para una iluminancia mínima de 5 lux en alumbrado de emergencia, medidos siempre a nivel del símbolo.
- Personalizado: es cualquier punto en el que el usuario desee hacer una comprobación de iluminancia mínima. Los elementos de comprobación pueden aplicarse tanto en el cálculo de alumbrado de emergencia como alumbrado normal.
Propiedades

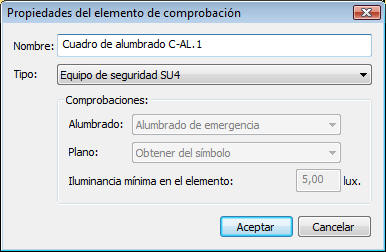

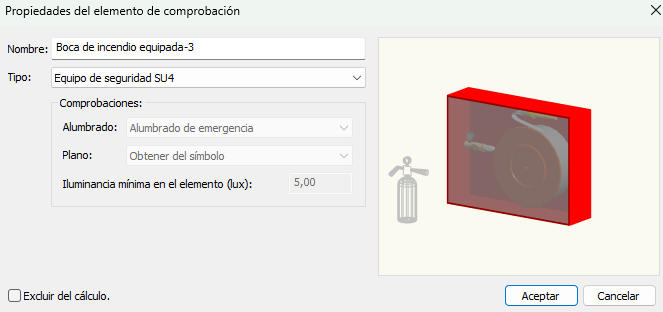

Los elementos de comprobación tienen las siguientes propiedades:
Nombre: texto que describe e identifica al elemento de comprobación.
Tipo: Se podrá elegir entre Equipo de seguridad SU4 o Personalizado (ver apartado anterior).
Si elige el tipo Personalizado, tendrá disponibles las siguientes opciones:
- Alumbrado: puede elegir entre Alumbrado de emergencia y Alumbrado normal.
- Plano: puede elegir entre:
- Plano a nivel de suelo: mide la iluminancia en el suelo, sin importar a qué cota se encuentre el símbolo.
- Plano de trabajo: mide la iluminancia en el plano de trabajo, sin importar a qué cota se sitúa el símbolo.
- Obtener del símbolo: mide la iluminancia a la altura del símbolo.
- Iluminancia mínima en el elemento: es la iluminancia mínima que el programa obtiene en el punto definido por el símbolo, a la altura del plano indicado en la opción anterior. El punto exacto que el capítulo TK-HE3 toma del símbolo es el punto de Conexión.
Excluir del cálculo: Los elementos que tengan esta opción activada no serán tenidos en cuenta en los procesos de comprobación ni aparecerán en los resultados, excepto e detalles y mediciones.
