Batería de condensadores






     TeKton3D / TK-BT / Menú Insertar / Batería de condensadores Ayuda iMventa Ingenieros

Descripción

Esta opción permite añadir una Batería de condensadores a un Cuadro de distribución como si fuera un receptor (en el Cuadro de distribución se añadiría un Circuito hacia la Batería de condensadores), y permite asignar una potencia reactiva para compensar la calculada aguas arriba del cuadro.

El módulo TK-BT calcula la potencia en cada punto de la instalación. Para ello, suma potencias activas y reactivas de cada receptor aguas abajo, aplicando también factores reglamentarios, y simultaneidades; con esto se obtiene la potencia de cálculo. En el Cuadro de distribución, disponemos entonces de una potencia total de cálculo, compuesta por una potencia activa (W) y una potencia reactiva (VAR) que, sumadas según el triángulo de potencias, determinan una potencia aparente (VA) y una intensidad de diseño (Ib) (se puede ver la información en la Etiqueta informativa sobre el cuadro).

El programa sólo resta la energía reactiva asignada en la batería a la energía reactiva contabilizada para el resto de los receptores aguas arriba. De esta forma, mejora el factor de potencia y reduce la intensidad aguas arriba del conjunto.

Subir

Propiedades

Las propiedades se asignan mediante un cuadro de diálogo con las siguientes pestañas:

Como opciones comunes tenemos las siguientes.

Referencia: nombre con el que se reconoce al elemento en los documentos de resultados. Se puede gestionar de forma automática con las opciones del menú Datos/Generales.../Etiquetas.

Excluir del cálculo: al seleccionar esta opción, este elemento y sus propiedades no se tendrán en cuenta en los cálculos.

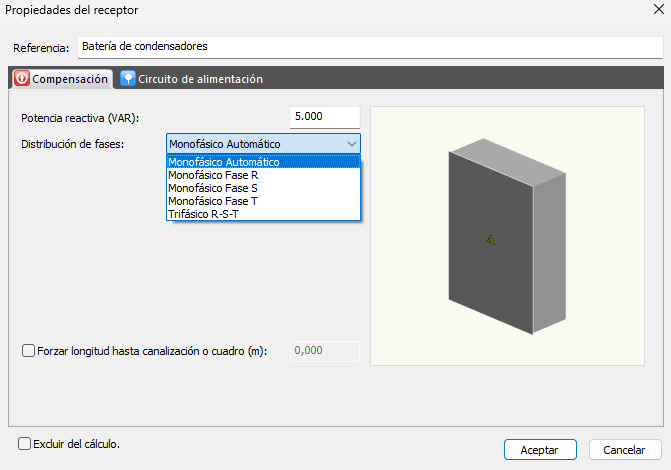

Compensación

Permite establecer los siguientes datos:

Compensación

Potencia reactiva (VAR): La Batería de condensadores permite definir una potencia reactiva que compense la potencia reactiva sumada aguas abajo. Esto hace que aguas arriba del cuadro, reduzca la potencia reactiva, mejore el factor de potencia y reduzca la intensidad de diseño. El valor de la Potencia reactiva (VAR) indicado en las propiedades de la Batería de condensadores será la suma de las potencias reactivas de cada fase (se restará al cómputo de potencias reactivas de cada línea aguas arriba del Cuadro de distribución).

Este proceso de asignar la potencia en la batería será iterativo si se quiere igualar el factor de potencia a la unidad (evitando valores negativos de potencia).

Distribución de fases: Esta selección de fases hace referencia a si la batería es Monofásica o Trifásica y, por tanto, al Circuito que alimenta a la Batería de condensadores, desde el Cuadro de distribución, tal y como cualquier otro receptor.

Si por ejemplo se define Monofásico Fase R, se conecta sólo a la fase R, sólo estará compensando dicha fase (El Circuito de la alimentación al Cuadro de distribución será Trifásico).

Forzar longitud hasta canalización o cuadro (m).

Subir

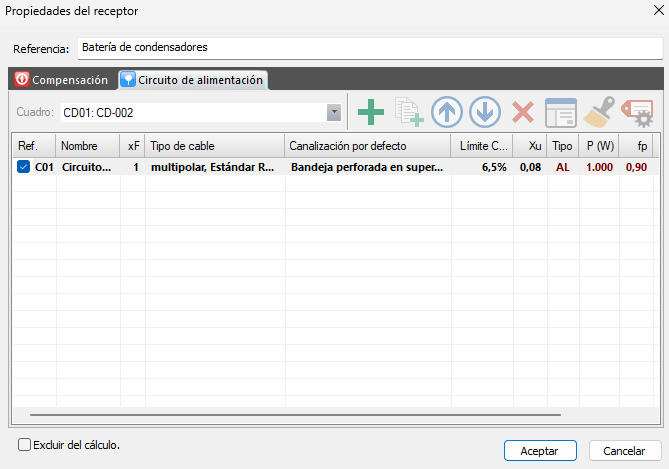

Circuito de alimentación

Permite elegir el Circuito de alimentación, es decir, el Cuadro origen y un Circuito de dicho cuadro que conectará este elemento:

Circuito de alimentación

Subir

Temas relacionados
