Descripción

Esta opción permite dibujar en el modelo un elemento lineal que representa un tramo de canalización para uno o varios circuitos: Tubos, Canaletas y Bandejas.

Propiedades de un tramo de canalización

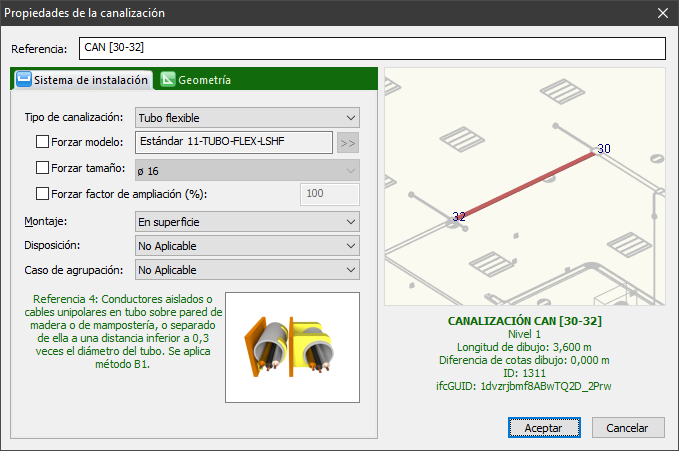

Sistema de instalación

Permite establecer el tipo de canalización y las condiciones de instalación:

• Tipo de canalización. Permite elegir el tipo de canalización o soporte físico de los cables. Se puede elegir entre las siguientes opciones:
  • Tubo flexible.
  • Tubo rígido.
  • Canalización cerrada.
  • Canalización ventilada.
  • Bandeja continua.
  • Bandeja perforada.
  • Bandeja de rejilla.
  • Bandeja de escalera.
  • Sin canalización (este caso indica que los cables van al aire o sobre aisladores).
• Forzar modelo. Permite forzar un modelo de canalización por defecto para el tipo de canalización especificado en el campo anterior distinto del asignado en los datos generales.
• Forzar tamaño. Permite forzar un tamaño de canalización de las disponibles en el modelo seleccionado en el campo anterior. De no forzar una dimensión, será el programa quien elija una atendiendo a los circuitos que aloja.
• Forzar factor de ampliación (%). Permite aumentar de forma automática la sección efectiva de la canalización para poder aumentar un porcentaje determinado respecto a la sección de los conductores que conducirá.
• Montaje. Permite establecer el sistema de instalación de la canalización, y las opciones disponibles varían en función del soporte o tipo de canalización seleccionado en el primer campo.
• Disposición. En determinados casos, permite establecer condicionantes adicionales relacionados al montaje.
• Caso de agrupación. En caso de agrupación, para determinados tipos de instalación, permite establecer las separaciones que serán guardadas entre los circuitos.

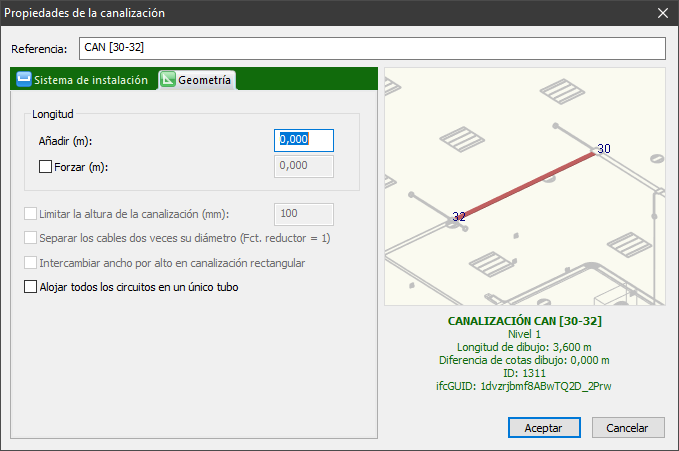

Geometría

Permite establecer la longitud de la canalización, o definir algunos aspectos adicionales sobre su disposición:

• Longitud:
  • Añadir (m): Permite añadir una longitud determinada a la medida en el modelo.
  • Forzar (m): Permite forzar una longitud concreta para sustituir por la medida en el modelo.
• Forzar ángulo de rotación de la sección (°): Las orientaciones de las Canalizaciones rectangulares (bandejas y canaletas) se determinan automáticamente en función de la orientación de los elementos de origen (por ejemplo, cuadros eléctricos o puntos de suministro) y continúan siguiendo la secuencia lógica de giros en cada cambio de dirección a lo largo del trazado.
• Esta opción permite forzar manualmente el ángulo de rotación de la sección en un tramo concreto. Cuando se aplica un ángulo forzado, el tramo de Canalización adopta directamente la orientación indicada. Los tramos consecutivos se readaptan automáticamente para mantener la coherencia geométrica con la modificación introducida (después del proceso de cálculo). En algunos casos, puede ocurrir que el tramo forzado no ajuste exactamente con la transformación anterior.
• Limitar la altura de la canalización (mm) (No está disponible para Tipo de canalización, Tubos). Permite limitar el alto de la canalización a un valor determinado. Esto facilita que el programa haga crecer la canalización en anchura para evitar sobrepasar el alto establecido.
• Separar los cables dos veces su diámetro (Fct. reductor = 1) (No está disponible para Tipo de canalización, Tubos). Ampliar la separación de los cables en canales que albergan una gran número de circuitos evita tener que aplicar factores correctores a la intensidad máxima admisible que reducen notablemente la capacidad de los conductores. En caso de activar esta opción, se dimensionarán las canalizaciones para que los cables tenga una separación dos veces su diámetro, y no se aplicarán factores reductores en el cálculo de las intensidades máximas admisibles. En caso de no activar esta opción, se dimensionarán las canalizaciones para que los cables puedan estar en contacto, y se aplicarán los factores por agrupación en función del número de circuitos alojados en la canalización.
• Intercambiar ancho por alto en canalización rectangular (No está disponible para Tipo de canalización, Tubos). Permite en el recorrido de una canalización intercambiar ancho por alto en la colocación de la conducción.
• Alojar todos los circuitos en un único tubo. En el caso de un tramo canalización de tubo definida para el paso de muchos circuitos, esta opción permite determinar si todos los circuitos comparten el mismo tubo o cada circuito va en su tubo independiente. En el primer caso, se aplican los factores reductores por agrupación, en el segundo no.

• Una canalización se puede definir como multitubo o como tubo único, permitiendo decidir entre elegir un tubo independiente para cada circuito, o bien, un tubo único para todos.

  Para poder elegir una solución intermedia, sería necesario trazar dos o más canalizaciones en paralelo, cada una de ellas diseñada para un número de circuitos determinado. Para discernir qué circuito va por cada una de ellas, habría que finalizar en distintas cajas de conexión desde las que se relacionarían los receptores de cada circuito.
