Descripción

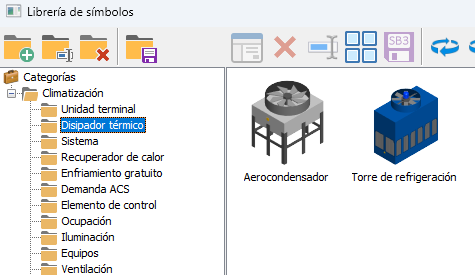

Los elementos de esta categoría, Disipador térmico, se pueden emplear para simular los siguientes equipos:
- Torre de refrigeración (1 velocidad, 2 velocidades o velocidad variable);
- Aerocondensador remoto;
Estos equipos se conectan a los equipos de generación (Sistemas). Se pueden conectar varios disipadores a un sistema, varios sistemas a un único disipador o a varios disipadores.
Propiedades

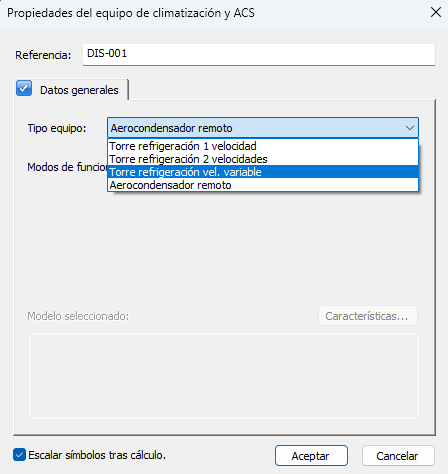

En el cuadro de diálogo de propiedades se puede seleccionar el tipo de Disipador térmico y sus posibles Modos de funcionamiento (Frío/Calor):
En el segundo proceso de cálculo (Dimensionar equipos) la potencia calculada para los sistemas se distribuye entre los equipos de disipación térmica conectados.
También se dispone de una Base de datos de disipadores térmicos comerciales en la que ya hay definidos varios equipos genéricos, lo que permite realizar la selección de equipos siguiendo el mismo proceso que para el resto de las categorías.
El último proceso de cálculo (Simular sistemas) computa los consumos energéticos de ventiladores y equipos auxiliares y los añade a los consumos generales de los sistemas.
Los disipadores de tipo
Torres de refrigeración se sincronizan con
el módulo TK-CEEP, lo que permite simular su comportamiento a través del motor de
cálculo EnergyPlus y utilizarlo en los proyectos de calificación energética y
justificación del CTE DB-HE0.
