Descripción
Los elementos de esta categoría, Equipo auxiliar, se pueden emplear para representar elementos, como por ejemplo:
- Armarios de colectores de suelo radiante;
- Derivadores VRF (elementos que suponen una bifurcación de las Relaciones gráficas);

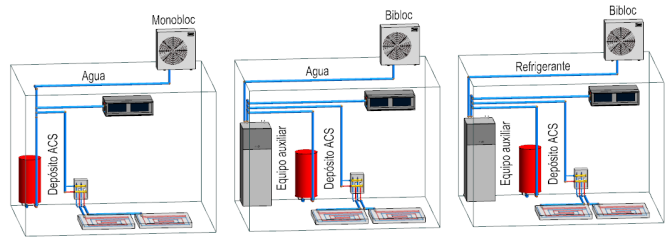

- Módulos hidráulicos. A continuación se muestra como modelar tres
tipos de sistemas de aerotermia doméstica
(equipos partidos en los que hay una unidad exterior, que contiene el
compresor y el ventilador exterior, y una unidad interior con los
componentes hidráulicos):
- Sistema compacto (monobloc): Contiene todos los elementos del sistema: compresor, ventilador exterior y componentes hidráulicos;
- Sistema partido (bibloc) con conexión hidráulica: Existe un equipo auxiliar que contiene los componentes hidráulicos y que se conecta a la unidad exterior mediante tuberías de agua;
- Sistema partido (bibloc) con conexión refrigerante: El equipo auxiliar contiene los componentes hidráulicos y el intercambiador refrigerante/agua se conecta a la unidad exterior mediante tuberías de gas refrigerante.
-
Los Equipos auxiliares se pueden insertar en cualquier punto intermedio de las redes de interconexión entre unidades exteriores y unidades terminales.
No intervienen en el cálculo, pero dan continuidad al trazado de las Relaciones gráficas y aparecen en mediciones, planos y modelo IFC.
Propiedades

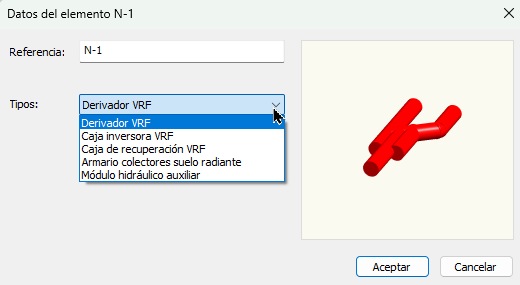

En su cuadro de propiedades se puede definir una Referencia o nombre para poder reconocer cada elemento en los resultados y de qué Tipo de elemento se trata:
En el caso del tipo Módulo hidráulico auxiliar ligado a un equipo exterior de expansión directa aire-agua, el segundo proceso de cálculo asigna la Referencia equipo auxiliar del Modelo seleccionado de la base de datos para la unidad exterior.
Este tipo de Equipos auxiliares se sincronizan con el módulo TK-ICA como equipos de generación de agua caliente/fría de igual forma que se hace con la unidad exterior a la que están ligados. Esto permite conectar al circuito hidráulico el equipo adecuado, excluyendo del cálculo la unidad exterior o bien el equipo auxiliar, dependiendo de cada caso concreto.
Se debe recordar que algunos de los bloques o símbolos (los paramétricos)
tienen parámetros que se pueden definir o modificar accediendo a las
Propiedades geométricas (opción del menú Edición)
de los mismos.
