Descripción

El botón Asistente se utiliza para la introducción de datos que permiten definir de forma rápida los componentes de un sistema de climatización, ACS o ventilación y asignarlos a los espacios correspondientes.

Una vez creados los elementos de cada sistema, se podrán duplicar, eliminar, modificar sus características...

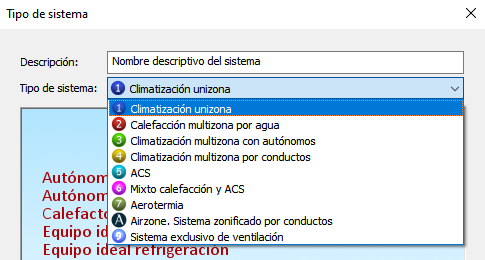

Dependiendo del motor de cálculo de la demanda y el consumo energético seleccionado en el submenú Datos/Generales.../Opciones de ahorro de energía, UNE-EN ISO 13790 o EnergyPlus, se podrán definir algunos de estos Tipos de sistemas:



A continuación se explican los diferentes Tipos de sistemas que se pueden definir y un enlace a sus cuadros de diálogos con los que poder completar sus datos característicos:

• Climatización unizona.
• Calefacción multizona por agua.
• Climatización multizona con autónomos.
• Climatización multizona por conductos.
• ACS.
• Mixto calefacción y ACS.
• Aerotermia (sólo disponible para motor de cálculo EnergyPlus).
• Airzone. Sistema zonificado por conductos (sólo disponible para motor de cálculo EnergyPlus).
• Sistema exclusivo de ventilación.

Los apartados siguientes van encaminados a describir los sistemas de calefacción, refrigeración, ventilación y producción de agua caliente sanitaria (ACS).

Climatización unizona

Cada Sistema se compone de un Equipo de producción térmica y al menos una Unidad terminal.

En la siguiente tabla se resumen los elementos para este sistema:

SISTEMA	EQUIPOS	UNIDADES TERMINALES
Sistema unizona	Autónomo sólo frío (SF) - Split 1 x 1 Autónomo bomba de calor (BdC) - Split 1 x 1 Calefactor eléctrico Equipo ideal calefacción (rendimiento constante) Equipo ideal refrigeración (rendimiento constante)

Si hace clic sobre los siguientes enlaces, podrá conocer más sobre las características que se pueden definir en cada ventana del asistente de estos sistemas:

• Datos del equipo generador, que incluye la Selección de equipos de climatización o Selección de caldera, en su caso.
• Datos de la unidad terminal. Incluyendo la Lista de Espacios y Unidades terminales para sistemas multizona.

Calefacción multizona por agua

Cada Sistema se compone de un Equipo de producción térmica y al menos una Unidad terminal.

En la siguiente tabla se resumen los elementos para este sistema:

SISTEMA	EQUIPOS	UNIDADES TERMINALES
Calefacción multizona por agua	Caldera eléctrica Caldera convencional Caldera baja temperatura Caldera de condensación Caldera de biomasa Bomba de calor aire-agua	Radiadores Paneles radiantes Suelos radiantes

Si hace clic sobre los siguientes enlaces, podrá conocer más sobre las características que se pueden definir en cada ventana del asistente de estos sistemas:

• Datos del equipo generador, que incluye la Selección de equipos de climatización o Selección de caldera, en su caso.
• Datos de la unidad terminal. Incluyendo la Lista de Espacios y Unidades terminales para sistemas multizona.

Climatización multizona con autónomos

Cada Sistema se compone de un Equipo de producción térmica y al menos una Unidad terminal.

En la siguiente tabla se resumen los elementos para este sistema:

SISTEMA	EQUIPOS	UNIDADES TERMINALES
Climatización multizona con autónomos	Unidad exterior aire-aire SF Unidad exterior aire-aire BdC Unidad exterior aire-aire VRV SF Unidad exterior aire-aire VRV BdC	Unidad interior SF - Multisplit n x 1 Unidad interior BdC - Multisplit n x 1  Unidad interior VRV SF Unidad interior VRV BdC

Si hace clic sobre los siguientes enlaces, podrá conocer más sobre las características que se pueden definir en cada ventana del asistente de estos sistemas:

• Datos del equipo generador, que incluye la Selección de equipos de climatización o Selección de caldera, en su caso.
• Datos de la unidad terminal. Incluyendo la Lista de Espacios y Unidades terminales para sistemas multizona.

Climatización multizona por conductos

Cada Sistema se compone de un Equipo de producción térmica y al menos una Unidad terminal.

En la siguiente tabla se resumen los elementos para este sistema:

SISTEMA	EQUIPOS	UNIDADES TERMINALES
Climatización multizona por conductos	Autónomos aire-aire SF Autónomos aire-aire BdC	Boca de impulsión

Si hace clic sobre los siguientes enlaces, podrá conocer más sobre las características que se pueden definir en cada ventana del asistente de estos sistemas:

• Datos del equipo generador, que incluye la Selección de equipos de climatización o Selección de caldera, en su caso.
• Datos de la unidad terminal. Incluyendo la Lista de Espacios y Unidades terminales para sistemas multizona.

ACS

Cada Sistema se compone de un Equipo de producción térmica y al menos una Unidad terminal.

En la siguiente tabla se resumen los elementos para este sistema:

SISTEMA	EQUIPOS	UNIDADES TERMINALES
ACS	Caldera eléctrica Caldera convencional Caldera baja temperatura Caldera de condensación Caldera de biomasa Bomba de calor aire-agua	Demanda ACS

Si hace clic sobre los siguientes enlaces, podrá conocer más sobre las características que se pueden definir en cada ventana del asistente de estos sistemas:

• Datos del equipo generador, que incluye la Selección de equipos de climatización o Selección de caldera, en su caso.
• Datos de la unidad terminal. Incluyendo la Lista de Espacios y Unidades terminales para sistemas multizona.
• Datos relativos al ACS.

Mixto calefacción y ACS

Cada Sistema se compone de un Equipo de producción térmica y al menos una Unidad terminal.

En la siguiente tabla se resumen los elementos para este sistema:



SISTEMA	EQUIPOS	UNIDADES TERMINALES
Mixto Calefacción y ACS	Caldera eléctrica Caldera convencional Caldera baja temperatura Caldera de condensación Caldera de biomasa Bomba de calor aire-agua	Radiadores Paneles radiantes Suelos radiantes Demanda ACS

Si hace clic sobre los siguientes enlaces, podrá conocer más sobre las características que se pueden definir en cada ventana del asistente de estos sistemas:

• Datos del equipo generador, que incluye la Selección de equipos de climatización o Selección de caldera, en su caso.
• Datos de la unidad terminal. Incluyendo la Lista de Espacios y Unidades terminales para sistemas multizona.
• Datos relativos al ACS.

Airzone. Sistema zonificado por conductos

Este sistema Airzone es un sistema Climatización multizona por conductos al que se añaden los parámetros que controlan el sistema Airzone, como son los datos de funcionamiento del ventilador del equipo, el algoritmo de control, etc.

A continuación se explican dichos parámetros.

 Numero de velocidades del ventilador: Depende del modelo de máquina y pueden ser 1, 2, 3, etc.

Presión nominal (Pa): Presión del ventilador en condiciones nominales.

Potencia nominal (W): Se emplea para el cálculo del consumo del ventilador. AirzoneEP incorpora un algoritmo interno para el cálculo de este consumo en condiciones no nominales a partir de los datos nominales.

Sistema zonificado: El modo habitual es el zonificado. En caso de seleccionar el modo no zonificado, el sistema mantendrá todas las compuertas abiertas e impulsará aire a todas las zonas, con el ventilador trabajando a velocidad nominal. La temperatura de impulsión, común a todas las zonas, vendrá definida por la demanda de la zona maestra.

Equipo tecnología Inverter: Los resultados de confort térmico en el edificio son completamente idénticos, así como el consumo del ventilador. La diferencia radica en una reducción del consumo energético por el uso de un compresor mucho más eficiente a cargas parciales que el Todo/Nada del caso de referencia.

Sistema con By-pass: Cuando la opción se activa AirzoneEP auto-dimensiona este by-pass empleando el criterio de admitir un exceso de caudal por una zona máximo del 30 % en el peor de los casos. Cuando se tienen máquinas con muchas velocidades de ventilador, la instalación del by-pass no es necesaria. No obstante, se sigue prescribiendo en casos de sistemas con grandes caudales y/o pocas velocidades disponibles de ventilador.

Algoritmo Q-Adapt: Esta opción del sistema Airzone que es el encargado de controlar el caudal del ventilador de la máquina. Q-Adapt tiene cinco modos de trabajo 1: Q-Mínimo, 2: Q-Silence, 3: Q-Standard, 4: Q-Power, 5: Q-Max. El modo 3 es el modo típico por defecto.

Sistema exclusivo de ventilación

En la siguiente tabla se resumen los elementos para este sistema:

SISTEMA	EQUIPOS	UNIDADES TERMINALES
Sistema Exclusivo de Ventilación	Con/Sin recuperador de calor	Caudal de ventilación

Si hace clic sobre los siguientes enlaces, podrá conocer más sobre las características que se pueden definir en cada ventana del asistente de estos sistemas:

• Datos de la unidad terminal. Incluyendo la Lista de Espacios y Unidades terminales para sistemas multizona.
• Sistema exclusivo de ventilación.

El uso de este sistema también está habilitado para espacios no acondicionados. En el caso de espacios no acondicionados, la definición de un sistema de ventilación con recuperador de calor no tiene ningún efecto, sin embargo, sí puede reducir la eficiencia del sistema para el resto de los espacios acondicionados que comparten el sistema.
