Base de datos: Conductos	Ayuda TK-HS3

---

Gestión de la Base de Datos.

Esta es una de las Bases de Datos Tipo. Haga clic aquí para obtener ayuda sobre su gestión.

Campos de la Base de Datos.

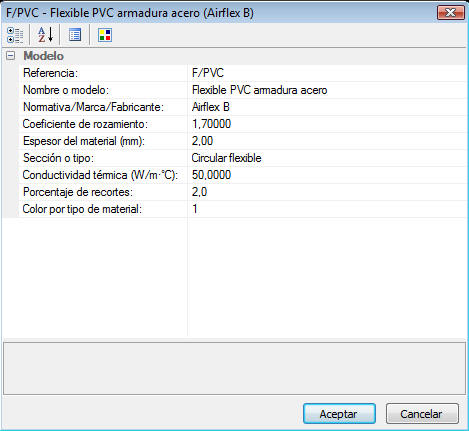

Edición de un modelo

• Referencia: nombre corto que identifica al modelo de conducto.
• Nombre o modelo: texto que describe el modelo de conducto.
• Normativa/Marca/Fabricante: información adicional para la identificación del conducto.
• Coeficiente de rozamiento: Es el índice de la rugosidad del recubrimiento interior. Suele estar comprendido entre los 0’9 de los conductos de chapa galvanizada y los 1’7 de los de fibra sin revestir. En los conductos flexibles con armadura metálica el coeficiente de rozamiento puede llegar a ser bastante elevado.
• Espesor del material: Grueso de las paredes del conducto en milímetros.
• Sección o tipo: podrá elegir entre Circular, circular flexible  y rectangular.
• Conductividad térmica: conductividad térmica del material.
• Porcentaje de recortes: Sólo tiene sentido para conductos de sección rectangular, ya que en ellos se debe estimar la superficie total de material necesaria para la fabricación de todos los tramos. El porcentaje de recortes da un margen de seguridad en la medición ya que siempre es necesaria una cantidad adicional de material debido a las transformaciones que hay que realizar para acoplar los conductos entre sí.
• Longitud de tubo: Sólo para conductos circulares sirve para indicar la longitud comercial de los tubos. Por defecto se toman 3 m.
• Color por tipo de material: código de precio de la base maestra. Esta propiedad no se utiliza en la versión actual de TeKton3D.

Edición de un diámetro/tamaño.

A cada modelo de conducto se le asignará una serie de tamaños / diámetros que servirán para definir las secciones de cálculo. Los campos disponibles en esta base de datos son:

• Lado o diámetro: especifica el tamaño del conducto:
  • En conductos rectangulares se dará la dimensión de un lado. Para obtener las secciones, el programa podrá combinar todos los lados definidos en el modelo. Por ejemplo, si tenemos los lados 150 y 250, el programa podrá utilizar las secciones 150x150, 150x250, 250x150 y 250x250.
  • En conductos circulares directamente se da el diámetro.
• Código de precio: código de precio de la base maestra. Esta propiedad no se utiliza en la versión actual de TeKton3D.
