Descripción
Este tipo de detalle representa en un gráfico 2D la proyección axonométrica correspondiente, bien a la vista Actual, o bien a una Vista predefinida.

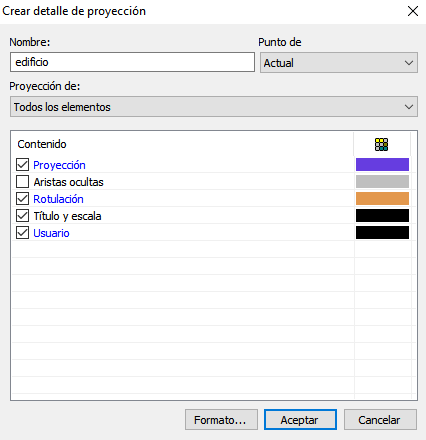

El cuadro de diálogo «Crear detalle de proyección» contiene las siguientes opciones:
- Nombre: Nombre del detalle.
- Punto de vista: Puede crearse la proyección a partir del punto de vista Actual, o a partir de una Vista predefinida.
- Proyección de: Se puede crear la proyección de todos los elementos del modelo 3D, o bien restringirlos a los seleccionados o a los contenidos en el plano formado por las entidades seleccionadas.
- Contenido: En esta lista el usuario decidirá si
incluye las siguientes capas y su color por defecto:
- Proyección: Representación 2D del modelo 3D.
- Aristas ocultas: Esta opción activa la representación de las aristas ocultas.
- Título y escala: Esta opción incluye en el detalle el Nombre.
- Usuario: Crea una capa de usuario, cuyo contenido permanecerá invariable aunque calcule de nuevo el modelo 3D.

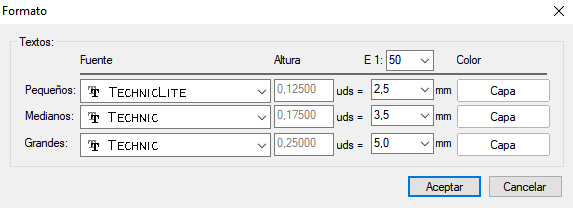

- Formato...: Haciendo clic en este botón se accede al siguiente cuadro de diálogo, donde se puede ajustar la fuente, color, escala y tamaño de los textos que aparecerán en el detalle.
