TK-3D - Menu Archivo/Base de datos/Climatizacion y ACS/Equipos

	Equipos

	TeKton3D / Menú Archivo / Base de datos / Climatización y ACS / Equipos	Ayuda iMventa Ingenieros

Descripción

Esta base de datos contiene los datos de los equipos que pueden emplearse en TK-CDT como Sistemas y en otros capítulos.

Los equipos se pueden agrupar en los siguientes:

Puede ver algunos ejemplos de estos equipos si consulta el tema de ayuda del menú Insertar/Sistema. A cada uno de ellos les corresponde una serie de datos que marcan el comportamiento de los mismos durante la simulación de equipos.

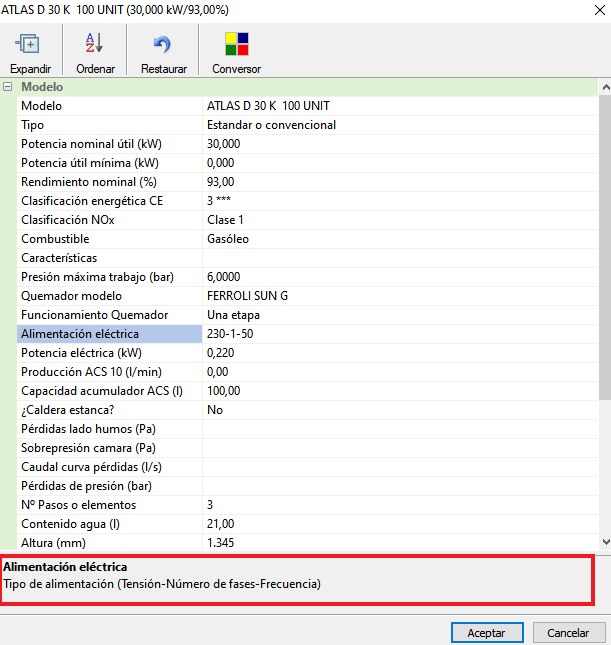

Estos datos son muy numerosos, y se comentan en los enlaces anteriores. Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.

Explicación

Esquema de la base de datos de Equipos

La base de datos de Equipos se organiza según la siguiente jerarquía:

Marca.
Familia o grupo.
Modelo.
Punto de trabajo.

Cada Modelo contiene los datos básicos del equipo y los datos de cálculo en condiciones EUROVENT. Con estos parámetros definidos es suficiente para realizar una simulación de equipos.

Opcionalmente, el Punto de trabajo para equipos compactos (expansión directa compactos, enfriadoras o equipos VRV) como alternativa al cálculo para condiciones EUROVENT, existe la posibilidad de definir una serie de puntos de trabajo del equipo, a partir de los cuales se pueden determinar las curvas características de los mismos. Las características del un punto de trabajo son:

Modo de funcionamiento.
Potencia térmica total.
Potencia térmica sensible.
Temperatura seca exterior.
Temperatura seca interior.
Potencia eléctrica.

No obstante, en el enlace a cada equipo se explicará con más detalle los campos que componen las bases de datos de cada uno.
