Descripción

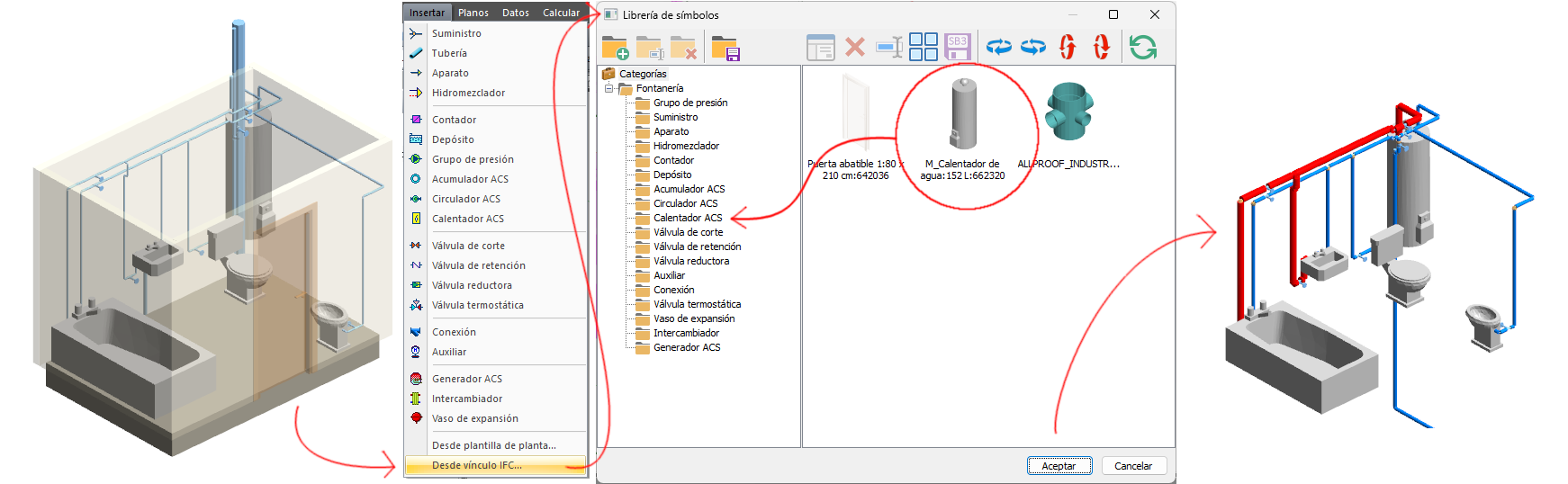

La opción de menú Insertar/Desde vínculo IFC analiza el vínculo seleccionado en el capítulo actual y permite extraer todos aquellos elementos del IFC que puedan ser usados para el cálculo de la instalación que define el capítulo actual.
Previamente se tendrá que haber vinculado un fichero IFC
(tipos 2x3 o 4) en el capítulo con la opción del menú
Archivo/Importar/Importar vínculo a
IFC/DWG/DXF...
Esos elementos se clasifican automáticamente en base a su caracterización dentro del fichero IFC. En caso de no encontrar equivalencia o información suficiente para poder hacerlo, se presenta la librería de símbolos con los objetos extraídos para poder catalogarlos manualmente.
Esta opción está disponible en todos los capítulos de instalaciones para insertar elementos desde un vínculo IFC.
Características
Algunas características de esta herramienta son:
- El vínculo para extraer elementos tiene que ser vinculado y seleccionado en el mismo capítulo donde se pretende usar.
- Una vez extraída la geometría, se puede eliminar el vínculo.
- Si el fichero IFC está en formato IFC4 se mejora la interpretación automática de los objetos.
- Sólo se extraen elementos visibles del vínculo. Es práctico filtrar antes de extraer quitando elementos que no interese extraer para el capítulo actual. Para filtrar se pueden usar los sistemas definidos en el IFC.
- Para que funcione mejor la extracción, los objetos del fichero IFC
deben tener las siguientes características:
- Los elementos de distribución (IfcFlowSegment) han de disponer de dos IfcDistributionPort que definan su eje.
- Los elementos singulares (IfcFlowTerminal, IfcFlowControl, …), tienen que estar representados por geometrías basadas en primitivas de tipo IfcMappedItem que permitan usar definiciones de símbolos).
- Los elementos singulares también deben tener información de los puertos (IfcDistributionPort) que servirán para agregar los conectores a los símbolos.
- Una vez ejecutada la opción, se presenta el cuadro de diálogo de gestión de símbolos.
- Si se cancela este cuadro de diálogo, no se genera ningún elemento. TeKton3D crea los símbolos necesarios partiendo del fichero IFC y los categoriza en función de la tipología (clase y tipo de objeto IFC) y número y tipo de puertos.
- Los símbolos que el proceso no es capaz de categorizar, los coloca en la categoría raíz de la librería para que el usuario los categorice directamente (lo arrastre a la categoría adecuada).
- Una vez se acepta el cuadro de diálogo, se generan los elementos de cálculo extraídos del fichero IFC según la categorización asignada en el cuadro de diálogo.
