Calcular / Análisis de resultados de LIDER.

Ámbito.

Esta opción está disponible en el capítulo del Edificio, cuando tenga licenciado el módulo TK-AL - Análisis de resultados LIDER.

Acceso.

Esta opción es accesible desde el menú Calcular.

Descripción.

Esta opción permite abrir un archivo de resultados de LIDER (*.res) para realizar el análisis en TeKton3D. Al entrar en esta opción de menú, se abre un cuadro de diálogo para abrir el fichero res que desea analizar. LIDER genera dos ficheros con resultados, uno terminado en "O" (edificio Objeto) y otro terminado en "R" (edificio de Referencia); puede seleccionar uno u otro indistintamente, el análisis contendrá resultado de ambos edificios.

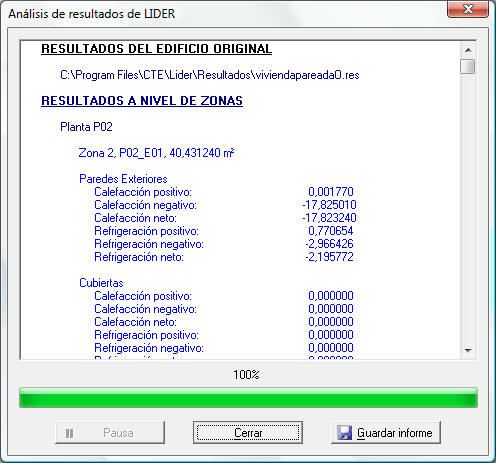

Al iniciar el análisis, aparecerá en pantalla el cuadro de diálogo Proceso de cálculo en el que se detallan los datos extraídos del archivo  de resultados:

Una vez concluido el proceso, en TeKton3D se generan automáticamente una serie de gráficas y un listado con el análisis de los resultados. Las gráficas generadas dependen de si el edificio cumple o no.

Las gráficas generadas son:

• 1C / 1R Espacios demanda neto: es una gráfica de la demanda neta anual de los espacios que no cumplen (tipo "Demanda espacios"). La gráfica sólo se genera para el régimen en el que  el edificio no cumple en LIDER (refrigeración "R" o calefacción "C").  Si no cumplen ni uno ni otro, o se cumplen los dos, se generan las dos gráficas. Si el edificio cumple, se generan gráficas de todos los espacios. El número máximo de espacios representados es 24, y se ordenan de más desfavorable a menos desfavorable.
• 2C / 2R Ctérmicos demanda neto: el programa toma los dos espacios más desfavorables (aquellos en los que la diferencia entre la demanda del edificio objeto y la del de referencia es mayor), y genera una gráfica para cada uno de ellos, en la que se representa el desglose de la demanda por cada componente térmico del espacio (gráfica del tipo "Demanda térmicos").  Las gráficas sólo se generan para el régimen en el que  el edificio no cumple en LIDER (refrigeración "R" o calefacción "C"), apareciendo dos gráficas en un detalle.  Si no cumplen ni uno ni otro, o se cumplen los dos, se generan dos detalles, uno para cada régimen, con dos gráficas cada uno.
• 3C / 3R Envolvente demanda neto: esta gráfica desglosa la demanda de los componentes de la envolvente térmica (fachadas, particiones, cubiertas, huecos..). El funcionamiento es similar a la de la gráfica 2: se genera para los dos espacios más desfavorables, y la representación de refrigeración o calefacción dependerá de si cumple o no en cada régimen, igual que en los casos anteriores. Se trata de una gráfica del tipo "Demanda envolvente".
• 4C / 4R Espacios porcentaje neto: esta gráfica muestra la relación entre la demanda de cada espacio en el edificio objeto y la que tendría en el edificio de referencia (gráfica del tipo "Porcentaje espacios". Se genera con los mismos criterios que la gráfica 1.
• 5C / 4R Ctérmicos porcentaje neto: esta gráfica representa para los dos espacios más desfavorables, la diferencia de la demanda  en el edificio objeto y la del edificio de referencia, entre la demanda total del edificio (gráfica del tipo "Porcentaje térmicos"). La demanda aparece desglosada por componentes térmicos. Se genera siguiendo los mismos criterios que la gráfica 2.
• 6C / 4R Envolvente porcentaje neto: en esta gráfica se refleja el cociente entre: la diferencia existente entre la demanda del espacio en el edificio objeto y la que tiene en el edificio de referencia, y la diferencia entre la demanda total del edificio y objeto y la del edificio de referencia; la demanda se desglosa en los componentes de la envolvente térmica. Esta gráfica se genera con los mismos criterios que la gráfica 3 (se trata de una gráfica del tipo "Porcentaje envolvente").
