Descripción
Esta opción de menú añade al proyecto un Elemento de control, que es un aparato que permite el control de las condiciones termo-higrométricas de los recintos climatizados.

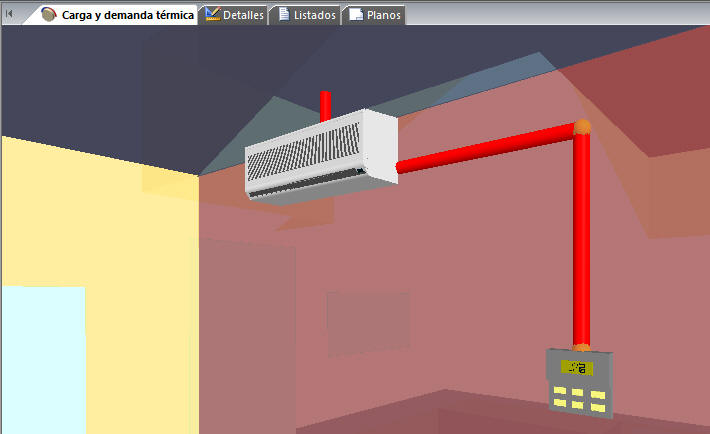

Los elementos de control se representan mediante un símbolo que debe conectarse mediante Relaciones gráficas a la Unidad terminal que controla, debiendo realizarse esta conexión siempre «aguas abajo» de la Unidad terminal, como aparece en la figura siguiente.
Los puntos de Conexión de la Unidad terminal y del
Elemento de control, deben estar dentro de un Espacio (en caso de no ser así, se
mostrará un mensaje de error «ERROR UT05»).
Propiedades

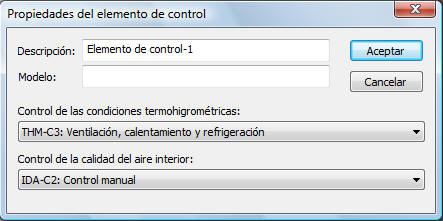

Dentro del cuadro de propiedades de un Elemento de control, el usuario deberá definir el tipo de control que ejerce el aparato sobre las condiciones del recinto:
- Control de las condiciones termo-higrométricas: se debe especificar qué parámetros es capaz de controlar el aparato, de acuerdo con la tabla del RITE.
- Control de la calidad del aire interior: deberá especificarse qué tipo de control ejerce el aparato para mantener la calidad del aire interior, de acuerdo con la tabla del RITE.
