Descripción

Esta opción se emplea para añadir al dibujo un símbolo dentro de un espacio que representa una ganancia por fuentes internas de equipos.

La ganancia se asigna al espacio que contiene el símbolo y es adicional a la predefinida en la actividad (dada en potencia por unidad de superficie) del espacio al que pertenece.

Como referencia puede utilizar los valores de la siguiente tabla, aunque encontrará múltiples tablas más completas que ésta en la bibliografía especializada.

Aparato	Potencia eléctrica (W)	Calor sensible radiante (W)	Calor sensible convectivo (W)	Calor latente (W)	Calor total (W)	Fracción convectivo del sensible (%)
Armario caliente para servir (aislado)	1.993	117	234	0	352	67
Aparato mantiene caliente la comida	1.202	0	0	59	59	0
Aparato calienta comida	1.495	88	176	762	1.026	92
Pequeño congelador	791	147	176	0	322	55
Vitrina comida caliente	9.115	264	528	176	967	73
Mesa preparación refrigerada	586	176	88	0	264	33
Horno microondas	3.194	0	0	0	0	0
Horno	6.008	645	3.048	0	3.693	83
Tostador	1.700	117	967	0	1.084	89
Plancha gofres	909	234	117	0	352	33
Freidora	14.008	293	710	1.003	293	64
Lavavajillas grande	13.716	0	1.304	3.954	5.258	0
Lavavajillas	5.393	0	580	818	1.398	0
Cafetera 10 litros (automática)	4.472	---	---	435	1.073	---
Cafetera 20 litros (automática)	4.965	---	---	667	1.653	---
Máquina café expreso	2.403	117	234	0	352	77
Ordenador de mesa (2 GB RAM)	690	69	621	0	690	90
Ordenador de mesa (3 GB RAM)	1.200	120	1.080	0	1.200	90
Pantalla (430 mm)	130	32,5	97,5	0	130	75

Propiedades

Haciendo doble clic en el símbolo se accede a su cuadro de propiedades, donde podrá modificar las siguientes opciones:

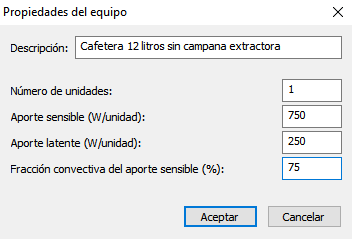

Propiedades Ganancia Equipo

Descripción: Texto libre que puede describir a qué equipos se atribuye la ganancia térmica interior.

Número de unidades: Multiplicador que se aplica a los aportes de calor sensible y latente indicados a continuación.

Aporte sensible (W/unidad): Aporte de calor sensible total por unidad de equipo, que incluye las partes: radiante y convectiva.

Aporte latente (W/unidad):. Aporte de calor latente total por unidad de equipo.

Fracción convectiva del aporte sensible (%): Esta fracción corresponde al valor del aporte de calor sensible convectivo respecto del aporte de calor sensible total (suma de los aportes de calor sensibles radiante y convectivo). Un valor del 100 % haría que este aporte de calor sensible se convirtiese instantáneamente en carga térmica.
