Descripción

La opción de Insertar/Sistema introduce en el edificio un símbolo que representa un Sistema de climatización. En TK-CDT las instalaciones de climatización constan de tres elementos:

Los Sistemas, que son aquellos equipos que marcan el origen de la instalación, producen frío o calor para distribuirlo por el edificio, bien por conducciones de agua, líneas de refrigerante o conductos de aire.
Las Unidades terminales, que son aquellos equipos que tratan directamente el aire de los recintos a climatizar, como pueden ser los radiadores, los fan coil, las bocas de impulsión o las unidades interiores de sistemas partidos. Los Sistemas dependen de las Unidades terminales, pero no todas las Unidades terminales necesitan de un Sistema, como por ejemplo las estufas eléctricas.
Las Relaciones gráficas son líneas simples que determinan la dependencia entre unidades terminales y sistemas.

Existen los siguientes tipos de sistemas:

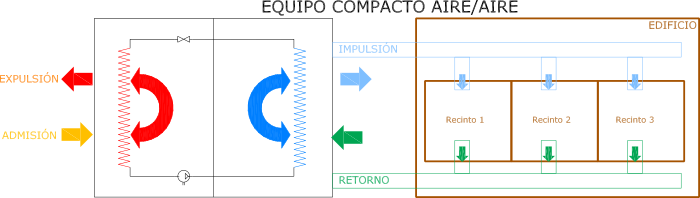

1.- Equipos compactos de expansión directa aire-aire: Son climatizadoras compactas, es decir, contienen el circuito completo de refrigeración en una sola máquina, e intercambian calor con aire tanto en el evaporador como el condensador, por lo que están diseñadas para su conexión a conductos de aire que distribuyen el frío o el calor a través de rejillas a las distintas estancias del edificio. Dentro de este tipo de equipos podemos encontrar:
	Equipos autónomos exteriores: Estos equipos se colocan en azoteas o en fachadas de edificio y constan de dos partes bien diferenciadas: una de ellas acondiciona el aire interior y la otra intercambia calor con el aire exterior. En muchos casos se pueden separar ambas partes, pudiendo adoptar una disposición partida.

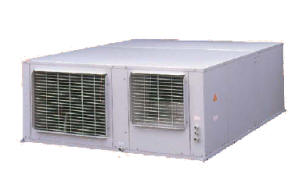

	Equipos compactos en falso techo (conductos): Son equipos de expansión directa aire/aire ubicados en falsos techos, en el interior de los edificios, de manera que el intercambio de calor con el aire exterior se produce mediante conductos. Estas máquinas normalmente van conectadas a cuatro conductos: admisión, expulsión, retorno e impulsión. Al igual que los equipos de exterior, estas máquinas constan de dos partes perfectamente diferenciadas y en muchos casos es posible adoptar una configuración partida.
	Equipos compactos de cubierta, también conocidos como "roof-top", son máquinas diseñadas para su ubicación en azoteas de edificios. Normalmente los conductos de impulsión y retorno se conectan por la parte inferior o por un lateral de la máquina, y cuentan con una serie de ventiladores axiales para intercambiar calor con el exterior.

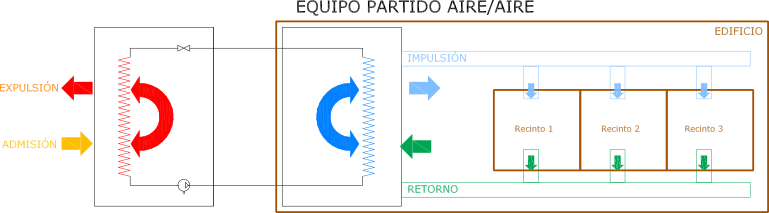

2.- Unidad exterior expansión directa aire-aire: Son equipos propios de disposiciones partidas, en las que las baterías del circuito de refrigeración (condensador y evaporador) se encuentran situadas en lugares diferentes. Estas máquinas contienen una batería que funciona como condensador en producción de frío, y como evaporador en bomba de calor, y se sitúan en el exterior de los edificios. Entre estos equipos están los siguientes:
	Unidades exteriores de equipos domésticos tipo split: Son unidades exteriores de equipos domésticos que se conectan a una unidad interior (que enfría o calienta directamente el aire del recinto) por medio de tuberías por las que circula el refrigerante (línea de líquido y línea de gas).
	Unidades exteriores de equipos autónomos partidos: Son equipos similares a las Unidades autónomas compactas, en los que se ha adoptado una disposición partida. La unidad exterior queda conectada, por medio de tuberías que transportan el refrigerante, con la interior, que a su vez se enlaza con una red de conductos a través de los cuales se distribuye el aire en las condiciones adecuadas.
3.- Unidad exterior de expansión directa aire-aire VRV: Son equipos del mismo tipo que los anteriores, pero con la diferencia que de que tienen la posibilidad de variar el volumen de refrigerante que circula por el evaporador y el condensador, adaptando la potencia frigorífica / calorífica a la demanda térmica, optimizándose el consumo energético.

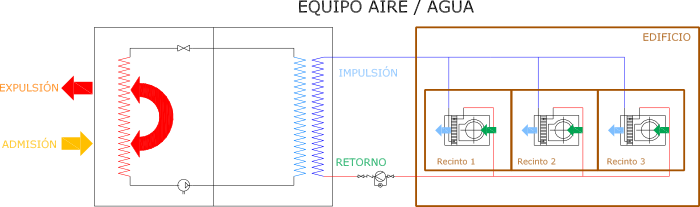

4.- Equipo expansión directa aire-agua: Son equipos que enfrían (o calientan) agua para distribuirla por una red de tuberías a través de la cual se lleva el frío (o el calor) a una serie de baterías que acondicionan el aire de los recintos, conocidas como ventiloconvectores o "Fan Coils". Estos equipos de climatización son unidades compactas, es decir, la máquina frigorífica reúne todo el circuito en un mismo equipo, sin embargo, para la transmisión del frío o el calor a los locales que alimenta no se emplea el refrigerante (como ocurría en los equipos anteriores), sino que emplea un fluido auxiliar (normalmente agua), que permite distribuir el calor de forma más simple que en el caso de conductos de aire o líneas de refrigerante: Entre estos sistemas, podemos encontrar:

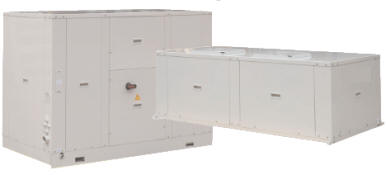

	Enfriadoras: Son máquinas frigoríficas diseñadas para exteriores, que tratan la temperatura del agua de distribución. Existen diversos tipos de estas máquinas, las más pequeñas son similares a las unidades exteriores de los sistemas domésticos, mientras las mayores pueden tener varios ventiladores axiales y alcanzar unas dimensiones considerables.
5.- Caldera combustible o eléctrica: Estos equipos calientan un fluido mediante combustión o efecto Joule, y distribuyen el calor a través de radiadores o emisores térmicos que calientan el aire de los recintos donde están ubicados. Al contrario que ocurre en los sistemas de climatización citados anteriormente, el funcionamiento de todas las calderas es básicamente el mismo. Existen numerosos tipos de calderas que pueden pertenecer a este tipo, como por ejemplo:
	Grupos térmicos: Son equipos formados por una caldera (cuerpo principal que contiene el serpentín en el que se calienta el fluido) y un quemador, que gestiona la dosificación del combustible. Los grupos térmicos más habituales de este tipo son las calderas con quemador de gas y con quemador de gasóleo.
	Calderas murales: Son calderas con el quemador integrado, de menor tamaño que las anteriores, adecuadas para instalaciones individuales y destinadas al montaje mural. Es frecuente encontrar estas calderas equipadas con quemadores de gas natural o de propano, y se suelen aprovechar tanto para la climatización como para la producción de ACS en viviendas.
6.- Equipo de expansión directa aire-agua sólo calor. Con esta clase de objeto se definen todos los equipos que producen agua caliente para calefacción o para uso sanitario, utilizando la expansión directa de un refrigerante. El evaporador de la unidad obtiene la energía del aire exterior.
7.- Equipo de expansión directa agua-agua. Esta solución utiliza sistemas de expansión directa de producción agua-agua, adaptada para trabajar en instalaciones de geotermia.

Las imágenes anteriores están tomadas del catálogo de Ferroli®

Los Calefactores efecto Joule son a su vez Sistemas y Unidades terminales, ya que producen calor y lo ceden al ambiente del recinto en el que están ubicados. Los puede insertar desde la categoría Unidad terminal. En esta categoría se pude incluir cualquier tipo de calefactor eléctrico.
