Descripción

Esta opción inserta en el dibujo unas líneas que representa para el programa una relación entre varios de los elementos insertados.

En el capítulo TK-CDT las instalaciones de climatización constan de tres elementos:

• Los Sistemas son aquellos equipos que marcan el origen de la instalación, donde se produce frío o calor para distribuirlo por el edificio, bien por conducciones de agua, líneas de refrigerante o conductos de aire.
• Las Unidades terminales, los Recuperadores de calor y el Enfriamiento gratuito son aquellos equipos que tratan directamente el aire de los recintos a climatizar, como pueden ser los radiadores, los fan-coils, las bocas de impulsión o las unidades interiores de sistemas partidos. Estos elementos del menú Insertar dependen o se deben relacionarse con un Sistema; pero no todos los Sistemas necesitan de una Unidad terminal, como por ejemplo las estufas eléctricas.
• La Demanda ACS define el equipo de producción para agua caliente sanitaria o el equipo de producción para agua caliente para piscinas; además, de otras características como el consumo total diario de ACS, temperaturas, volumen de acumulación... Este elemento también se debe relacionar con un Sistema.
• Las Relaciones gráficas, son líneas simples que determinan la dependencia entre las Unidades terminales, los Recuperadores de calor, el Enfriamiento gratuito o las Demandas ACS con los Sistemas.

Así, para la mayoría de los casos, las Relaciones gráficas son sólo líneas que unen símbolos a través de sus puntos de Conexión, y su carácter es cualitativo y no cuantitativo. Es decir, sólo señalan una relación de dependencia entre símbolos, por lo que su geometría no tiene ninguna importancia.

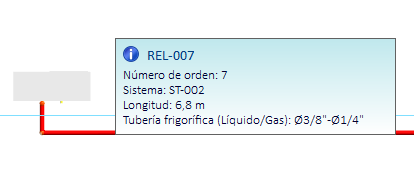

Sin embargo, cuando las Relaciones gráficas se unen a equipos de expansión directa partidos y/o equipos VRF se podrán considerar como circuitos frigoríficos. Cada línea o Relación gráfica representa dos o tres tuberías frigoríficas: Líquido/Gas o líquido/Gas/GasAB.

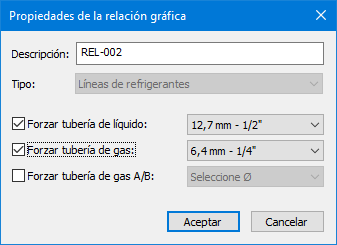

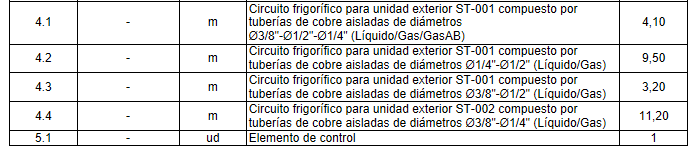

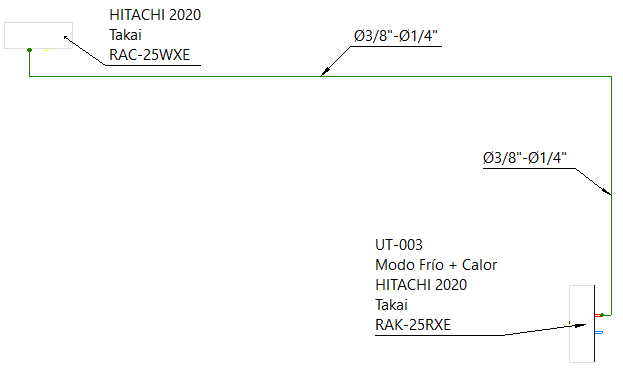

En este caso, el cuadro de diálogo de las propiedades incluye controles para definir los diámetros de las tuberías de los circuitos frigoríficos, lo que permite generar mediciones de estos elementos y rotular como tuberías en los planos de distribución:

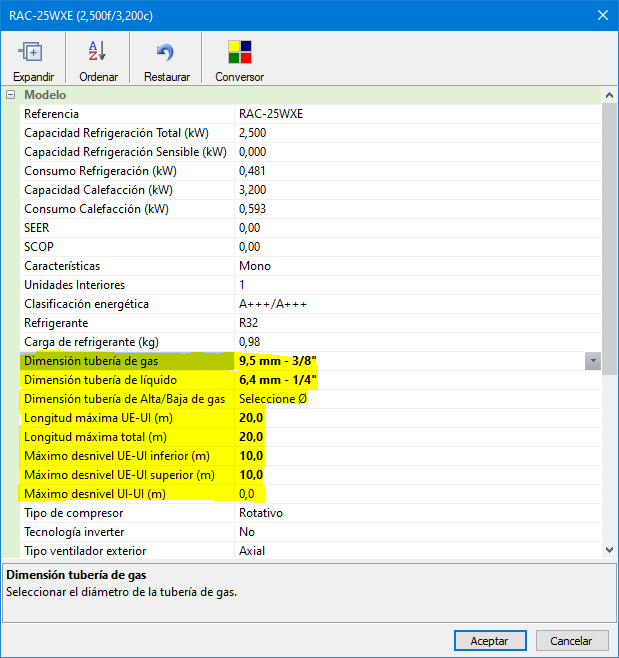

La asignación de diámetros también puede ser automática (durante el proceso de simulación, menú Calcular/Simular sistemas) siempre que los equipos tengan seleccionado un modelo de los definidos las bases de datos y que este modelo disponga de los diámetros de tuberías frigoríficas:

El capítulo TK-CDT no realiza ningún cálculo para la elección del diámetro de las tuberías, sólo asigna los valores definidos en la base de datos de cada equipo. Para otro tipo de reparto o configuración utilice la asignación manual mediante las opciones "Forzar diámetro" del cuadro de propiedades de las relaciones gráficas.

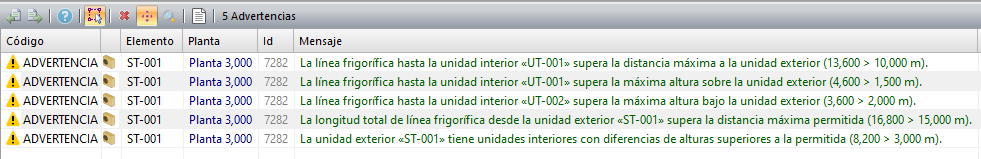

Si además, en el modelo se definen las longitudes y desniveles máximos, también se realizarán las correspondientes comprobaciones y se lanzarán mensajes si alguna no se cumple.

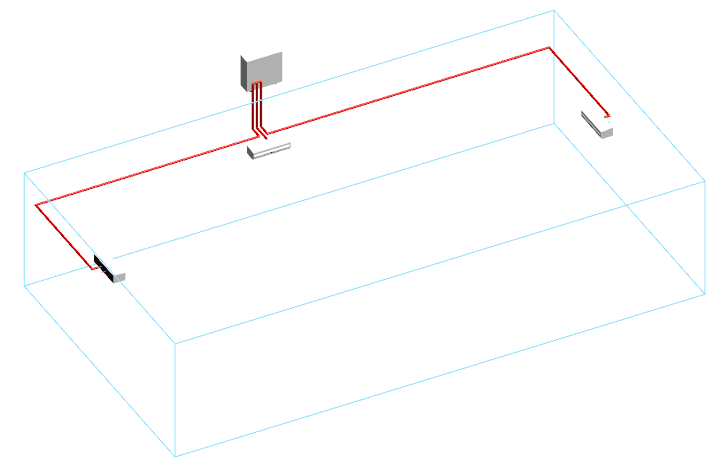

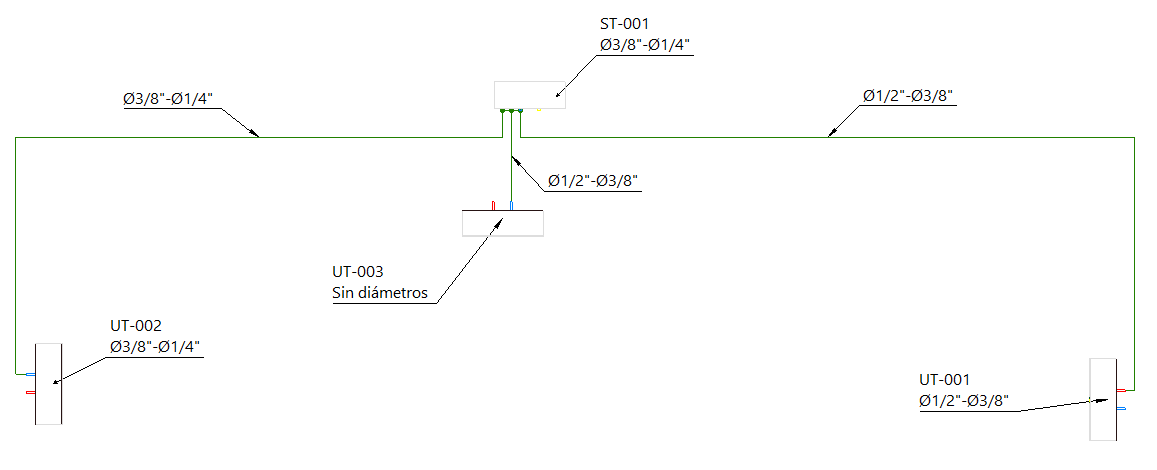

Para sistemas multi-split es necesario trazar un circuito frigorífico desde cada una de las unidades interiores a la unidad exterior. Cada línea se dimensionará para los diámetros definidos en la unidad interior, salvo que ésta no los tenga definidos, en cuyo caso se utilizarán los diámetros definidos en la unidad exterior.

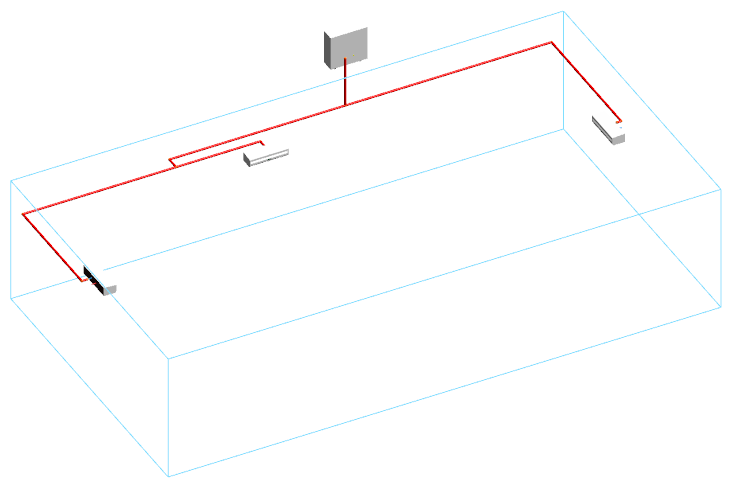

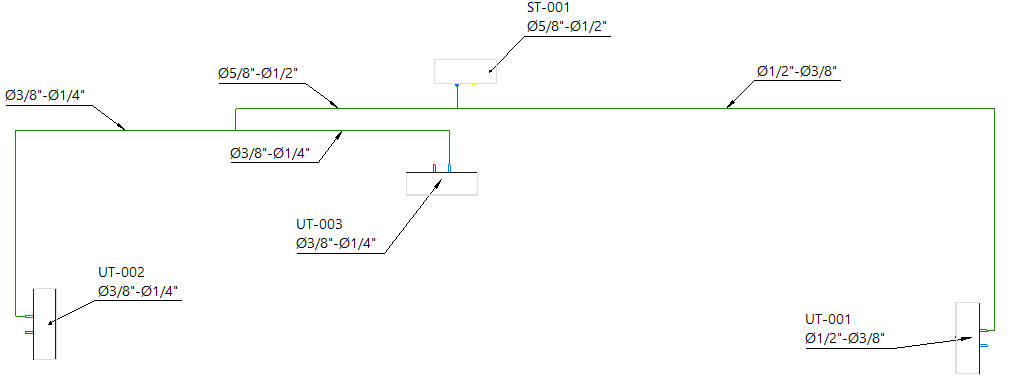

Para sistemas con varias unidades interiores y derivadores o cajas de distribución, en los que el trazado puede ser de tipo ramificado, el capítulo TK-CDT asigna a los tramos comunes los diámetros de tubería definidos en la unidad exterior, y los tramos individuales los diámetros de las unidades interiores.
