	Cargas térmicas anuales hora a hora

	TeKton3D / Capítulos / Menú Resultados / Crear listado... / Cargas térmicas anuales hora a hora	Ayuda iMventa Ingenieros

Descripción

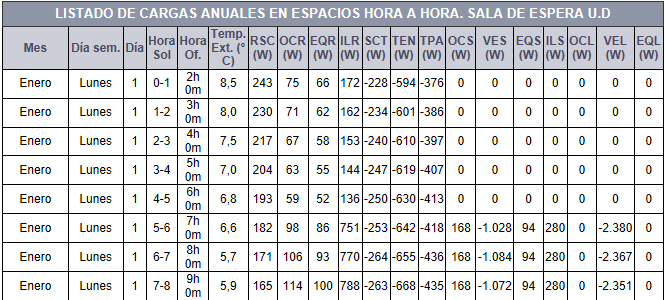

En esta tabla se desglosan las cargas térmicas hora a hora para el año meteorológico de un espacio seleccionado, se recomienda un único espacio ya que el listado se puede hacerse muy extenso.

Los valores de las cargas térmicas están multiplicadas por el factor de seguridad y se expresan en vatios.

Cargas térmicas anuales hora a hora

La información que ofrecen es la siguiente:

Mes, día de la semana (ficticia), día del mes, hora solar y hora oficial. Con estos datos se fija la fecha concreta del cálculo de las cargas térmicas.
Temperatura exterior (ºC). Temperatura seca de la localidad según el archivo con extensión MET o EPW.
RSC (W). Ganancias por radiación solar. Ganancias por radiación solar en la parte semitransparente de los huecos.
OCR (W). Ocupación fracción radiante. Ganancias debidas al intercambio radiante de las personas que ocupan el espacio.
EQR (W). Equipos fracción radiante. Ganancias debidas al intercambio radiante del equipamiento que hay en el interior del espacio.
ILR (W). Iluminación fracción radiante. Ganancias debidas al intercambio radiante de los equipos de alumbrado que hay en el interior del espacio.
SCT (W). Transmisión cerramientos semitransparentes. Se tiene en cuenta huecos con parte de vidrio de la envolvente, incluido la parte opaca del hueco. Son elementos con muy poco espesor, masa e inercia, y la conducción se comporta como si fuese un mecanismo de intercambio estático.
TEN (W). Transmisión envolvente. Se tiene en cuenta los elementos constructivos de la envolvente, sin los huecos. Incluye los cerramientos opacos al exterior y con suficiente inercia térmica como para que el mecanismo de transmisión se considere transitorio.
TPA (W). Transmisión particiones. Contiene los elementos en los que la transmisión es o se considera estacionaria, es decir, en los que no hay almacenamiento de energía ni retardo. Esto sucede tanto en las particiones interiores como en las ventanas y puertas al exterior cuando el mecanismo de intercambio es la conducción térmica.
OCS (W). Ocupación fracción convectiva sensible. Parte sensible de las ganancias debidas al intercambio sensible convectivo de las personas que ocupan el espacio.
VES (W). Ventilación e infiltraciones sensible. Parte sensible de las ganancias debidas al aire de ventilación.
EQS (W). Equipos fracción convectiva sensible. Ganancias debidas al intercambio sensible convectivo del equipamiento que hay en el interior del espacio.
ILS (W). Iluminación fracción convectiva. Ganancias debidas al intercambio sensible convectivo de los equipos de alumbrado que hay en el interior del espacio.
OCL (W). Ocupación fracción convectiva latente. Parte latente de las ganancias debidas al intercambio convectivo de las personas que ocupan el espacio.
VEL (W). Ventilación e infiltraciones latente. Parte latente de las ganancias debidas al aire de ventilación.
EQL (W). Equipos fracción convectiva latente. Parte latente de las ganancias debidas al intercambio convectivo del equipamiento que hay en el interior del espacio.

Se recuerda que hay tres mecanismos de transmisión de calor: radiación, conducción y convección. Todos los mecanismos de intercambio actúan modificando la temperatura del aire del local (sensible) y, el mecanismo de convección, puede actuar además sobre la humedad del aire (parte latente).
