Resumen de cargas térmicas por espacios y plantas
	TeKton3D / Capítulos / Menú Resultados / Crear listado... / Resumen de cargas térmicas por espacios y plantas	Ayuda iMventa Ingenieros

Descripción

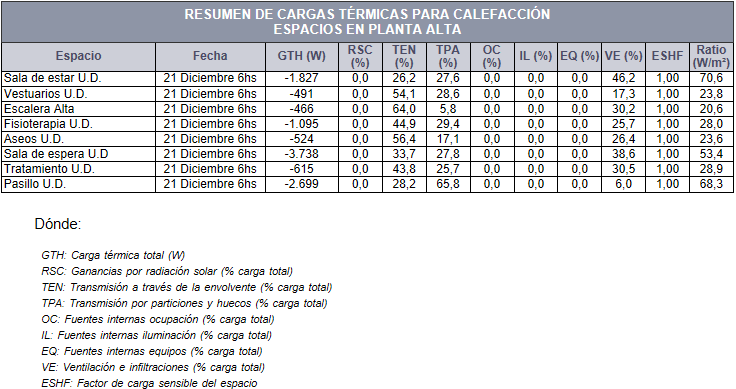

Mediante la información de estas tablas se puede obtener para todos los espacios del edificio, o aquéllos que se hayan seleccionado, un resumen de las cargas térmicas máximas (multiplicado por el factor de seguridad) para los días tipo, totales (en vatios) y parciales (en tanto por ciento), para refrigeración y calefacción agrupándolas por plantas:

La información que ofrecen es la siguiente:

• Los resultados estarán clasificados en tablas por planta del edificio (creada en el panel Proyecto) y espacios.
• Referencia del espacio (nombre) que viene en sus propiedades.
• Fecha: Hora solar, día y mes de las condiciones fijadas para los Días tipo; momento en el que se producirán las cargas térmicas máximas para cada espacio en concreto.
• GTH (W): Carga térmica total máxima para ese espacio, y según las condiciones ambientales de los días tipo.
• RSC (%): Ganancias por radiación solar (% GTH).
• TEN (%): Transmisión a través de la envolvente (% GTH).
• TPA (%): Transmisión por particiones y huecos (% GTH).
• OC (%): Fuentes internas ocupación (% GTH).
• IL (%): Fuentes internas iluminación (% GTH).
• EQ (%): Fuentes internas equipos (% GTH).
• VE (%): Ventilación e infiltraciones (% GTH).
• ESHF: Factor de carga sensible del espacio, en tanto por uno. Este factor representa la carga sensible respecto de la carga total (suma de las cargas sensible y latentes). En el caso de tomar el valor de la unidad únicamente habrá carga sensible.
• Ratio (W/m²): Relación entre la carga térmica total (GTH) por cada metro cuadrado de la superficie del espacio.
