Insertar/Batería de botellas	Ayuda TK-GLP

---

Descripción.

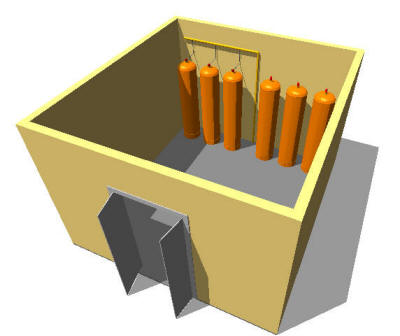

Esta opción inserta un símbolo que representa una batería de botellas. Este símbolo es un bloque paramétrico que permite representar múltiples configuraciones y geometrías distintas de botellas, que se ajustan automáticamente a partir de los datos definidos en su cuadro de propiedades.



El dibujo 3D de las botellas puede personalizarse en algunos aspectos, desde Herramientas/Opciones/Representación 3D.

Otra manera alternativa de crear una batería de botellas es importándola de un capítulo de instalaciones de gas (TK-IG). Si existe dicho capítulo, al crear el de GLP, el programa preguntará si desea realizar la sincronización:

Si responde que sí, y en el capítulo de TK-IG existen acometidas asociadas al símbolo "Batería de botellas", en el capítulo de TK-GLP se crearán nuevos depósitos con la misma posición y rotación que los originales. Normalmente las dimensiones de la batería de botellas que aparece en TK-IG no coincidirán (inicialmente) con la de TK-GLP.

Puede desactivar la sincronización en Datos Generales.

Propiedades.

El cuadro de propiedades de esta entidad contiene numerosas opciones que permiten calcular el número de botellas y determinar su configuración. Consta de varios apartados:

Opciones generales.

• Referencia: texto que identifica a la batería de botellas en el proyecto.
• Criterios de cálculo:
  • Considerar autonomía como criterio de cálculo: esta opción hace que en el dimensionado de la batería de botellas se considere la autonomía de ésta, es decir, que sea capaz de suministrar el gas necesario una cierta cantidad de días sin tener que reponer ninguna de las botellas.
  • Considerar vaporización como criterio de cálculo: esta opción hace que en el dimensionado de cada botella se considere la vaporización como criterio de cálculo. Para que una botella suministre gas con una cierta presión, es preciso que en el interior de ésta se mantenga una cierta cantidad de vapor en equilibrio con la fase líquida. La vaporización es el fenómeno por el cual parte de la fase líquida del combustible va pasando a la fase de vapor. Este proceso requiere de un aporte de calor exterior, por lo que en determinadas condiciones de temperatura,  puede no ocurrir de forma espontánea, interrumpiéndose el suministro de gas. Así, con esta opción se comprueba que el caudal que se le exige a cada botella es inferior al que puede vaporizar, dadas unas condiciones exteriores (temperatura mínima de la localidad) y un periodo de funcionamiento.
• No tener en cuenta las botellas en el cálculo: esta opción desactiva el cálculo de las botellas.

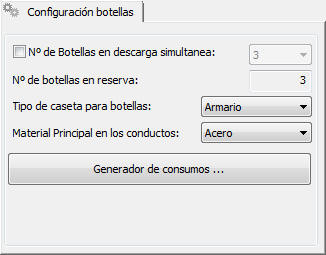

Solapa "Configuración botellas"

Esta pequeña solapa cuenta con opciones generales de la configuración del depósito:

• Número de botellas en descarga simultánea: esta casilla, que por defecto estará desactivada, permite fijar el número de botellas a instalar, sin contar las de reserva. Si está desactivada, puede saber cuántas botellas se van a colocar si lo consulta en la solapa "Resultados".
• Tipo de caseta para botellas: puede instalarlas en Armario o en Casetón.
• Material principal de conductos: en este desplegable puede elegir el material de los conductos que conectan las botellas con la instalación (acero o cobre).
• Generador de consumos: este botón permite hacer un cálculo rápido de los consumos cuando éstos no se conocen.

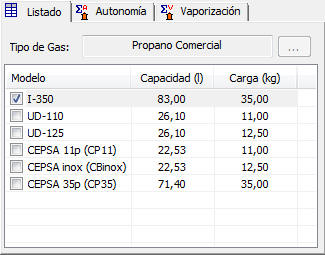

Solapa "Listado"

Esta solapa contiene dos opciones:

• Tipo de gas: indica qué gas lleva almacenado la botella (el gas dependerá del modelo de botella seleccionado).
• Una lista con los modelos de botella disponibles, para que el usuario elija cualquiera de ellos. Si hace doble clic sobre alguno de ellos, podrá acceder a un cuadro de consulta (no podrá realizar modificaciones) de la Base de datos de botellas.

Solapa "Autonomía"

Esta solapa contiene los datos relacionados con el cálculo por autonomía de las botellas. Recuerde que para que estos datos tengan efecto debe estar activada la opción Considerar autonomía como criterio de cálculo.

• Nº de días a garantizar el suministro (A): autonomía propiamente dicha; es el número de días empleados en gastar el gas contenido en el volumen útil de todas las botellas (descarga + reserva). Para fijar un cierto número de días debe activar la casilla adjunta; si no lo fija, se tomará el valor definido en Datos Generales.
• Consumo diario de gas (Q_diario): es la cantidad diaria de gas que consume la instalación. Para fijar un determinado consumo, debe activar la casilla adjunta.
• Consumo total de gas (Q_diario·A): cantidad de gas consumida en el número de días en los que se garantiza el suministro.
• Capacidad de la bombona (C): es la masa (útil) de gas que contiene la bombona.
• Nº de botellas por autonomía (N_C): es el número de botellas que se necesita en total.
•
• Nº de botellas en descarga simultánea: número de botellas conectadas de forma simultánea a la instalación.
• Nº de botellas en reserva:  número de botellas que quedan en reserva (debe ser igual al número de botellas en descarga simultánea).

Solapa "Vaporización"

Esta solapa contiene los datos necesarios para realizar el cálculo por vaporización. Recuerde que debe mantener activada la opción considerar vaporización como criterio de cálculo para calcular según este criterio. Los datos que aparecen aquí son los siguientes:

• Gas a evaporar (Q_SI): cantidad de gas que debe pasar de la fase líquida a vapor en una hora. Es igual al caudal máximo simultáneo previsto en la instalación.
• Tiempo de utilización: duración del servicio que tiene que realizar la batería de botellas. El tiempo de utilización puede ser limitado (como por ejemplo, en cocinas de restaurantes, donde está perfectamente acotado) o continuo (uso irregular del gas, como en viviendas). Cuanto mayor sea el tiempo de utilización mayor será el número de botellas requerido por vaporización.
• Vaporización (V_P): es el caudal de gas que es capaz de vaporizar la botella, para el tiempo de utilización y temperatura exterior dada. Se obtiene de las curvas de vaporización de la botella.
• Nº de botellas por vaporización (N_C): es el número mínimo de botellas que deben estar descargando de forma simultánea para que se pueda suministrar el caudal Q_SI.
•
• Nº de botellas en descarga simultánea: número de botellas conectadas de forma simultánea a la instalación, es el entero inmediatamente superior a N_C.
• Nº de botellas en reserva: número de botellas que quedan en reserva, igual al número de botellas en descarga simultánea.

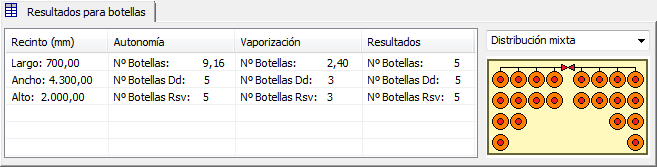

Solapa "Resultados"

En esta solapa se resumen los resultados obtenidos para el dimensionado de la batería de botellas:

• Recinto: dimensiones del casetón / armario (largo y ancho).
• Autonomía: número de botellas obtenido del cálculo por autonomía (se dan tres valores: número calculado, descarga simultánea y reserva).
• Vaporización: número de botellas obtenido del cálculo por vaporización (se dan tres valores: número calculado, descarga simultánea y reserva).
• Resultado: número de botellas final (es el mayor de los dos anteriores).
