Insertar/Depósito	Ayuda TK-GLP

---

Descripción

Esta opción inserta un símbolo que representa un depósito o un conjunto de ellos. Este símbolo es un bloque paramétrico que permite representar múltiples configuraciones y geometrías distintas de depósitos, que se ajustan automáticamente a partir de los datos definidos en su cuadro de propiedades.

El dibujo 3D de los depósitos puede personalizarse en algunos aspectos, desde Herramientas/Opciones/Representación 3D.

Otra manera alternativa de crear un depósito es importarlo de un capítulo de instalaciones de gas (TK-IG). Si existe dicho capítulo, al crear el de GLP, el programa preguntará si desea realizar la sincronización:

Si responde que sí, y en el capítulo de TK-IG existen acometidas asociadas al símbolo "Depósito", en el capítulo de TK-GLP se crearán nuevos depósitos con la misma posición y rotación que los originales. Normalmente las dimensiones del depósito o conjunto de depósitos que aparecen en TK-IG no coincidirán (inicialmente) con las de TK-GLP.

Propiedades.

El cuadro de propiedades de esta entidad contiene numerosas opciones que permiten calcular el número de depósitos así como determinar su configuración. Consta de varios apartados:

Opciones generales.

• Referencia: texto que identifica al depósito en el proyecto.
• Criterios de cálculo:
  • Considerar autonomía como criterio de cálculo: esta opción hace que en el dimensionado del depósito se considere la autonomía de éste, es decir, que el depósito se mantenga sin agotarse una cierta cantidad de días sin necesidad de suministrarle gas.
  • Considerar vaporización como criterio de cálculo: esta opción hace que en el dimensionado del depósito se considere la vaporización como criterio de cálculo. Para que un depósito suministre gas con una cierta presión, es preciso que en el interior de éste se mantenga una cierta cantidad de vapor en equilibrio con la fase líquida. La vaporización es el fenómeno por el cual parte de la fase líquida del combustible va pasando a la fase de vapor. Este proceso requiere de un aporte de calor exterior, por lo que en determinadas condiciones de temperatura,  puede no ocurrir de forma espontánea, interrumpiéndose el suministro de gas. Así, con esta opción se comprueba que el caudal que se le exige a cada depósito es inferior al que puede vaporizar, dadas unas condiciones exteriores (temperatura mínima de la localidad) y un periodo de funcionamiento.

Solapa "Configuración depósito"

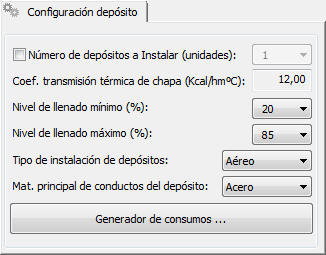

Esta pequeña solapa cuenta con opciones generales de la configuración del depósito:

• Número de depósitos a instalar: esta casilla, que por defecto estará desactivada, permite fijar el número de depósitos a instalar. Si está desactivado, puede saber cuántos depósitos se van a colocar si lo consulta en la solapa "Resultados".
• Coeficiente de transmisión térmica de la chapa: permite calcular la transmitancia de la chapa, lo que influye en el cálculo por vaporización del depósito. Este valor es sólo informativo, y no puede ser modificado por el usuario, a no ser que modifique convenientemente la base de datos.
• Nivel de llenado mínimo (%): nivel de llenado por debajo del cual se considera necesario volver a recargarlo.
• Nivel de llenado máximo (%): nivel de llenado que no debe rebasarse durante la recarga del depósito.
• Tipo de instalación:

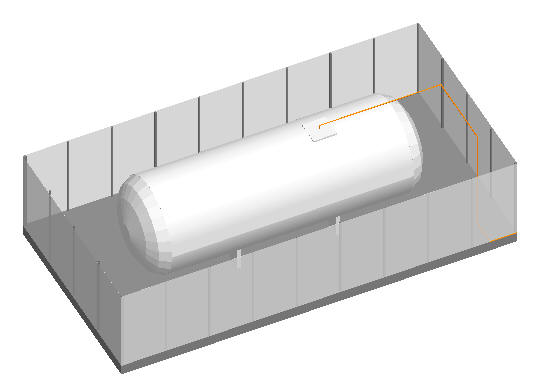

  • Aéreo: si los depósitos están situados sobre la cota del firme. El depósito se dibuja desde el punto de inserción de su símbolo hacia arriba, rodeado por un vallado.
  • Enterrado: si los depósitos arrancan desde una cota inferior a la del firme. El depósito se dibuja en un foso que aparecerá igualmente rodeado de un vallado.

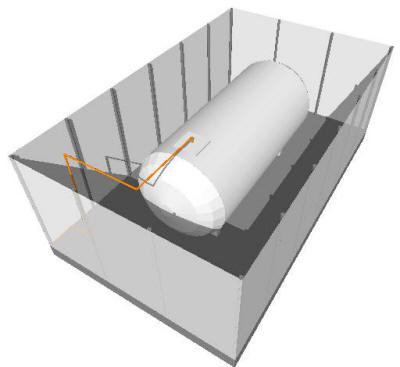

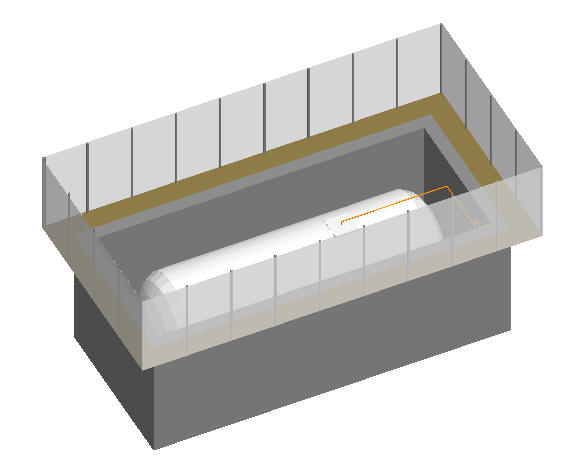

  • Depósito aéreo	Depósito enterrado

• Material principal de conductos del depósito: en este desplegable puede elegir el material de los conductos que conectan los depósitos con la instalación (acero o cobre).
• Generador de consumos: este botón permite hacer un cálculo rápido de los consumos cuando éstos no se conocen.

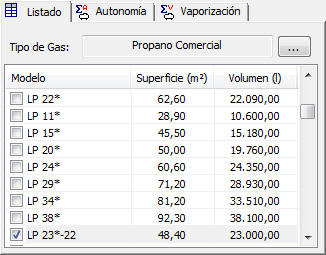

Solapa "Listado"

Esta solapa contiene dos opciones:

• Tipo de gas: permite cambiar el tipo de gas almacenado en el depósito, eligiendo uno de la Base de Datos de Gases. Para poder utilizar un gas en un capítulo de TK-GLP, es necesario que se conozcan las propiedades de éste en estado líquido, por eso la lista de gases disponibles para este tipo de instalaciones será menos numerosa que la disponible para instalaciones generales de TK-IG.
• Una lista con los modelos de depósitos disponibles, para que el usuario elija cualquiera de ellos. Si hace doble clic en alguno, accederá a un cuadro de consulta de la Base de datos de depósitos (no podrá realizar modificaciones en este cuadro).

Solapa "Autonomía"

Esta solapa contiene los datos relacionados con el cálculo por autonomía del depósito. Recuerde que para que estos datos tengan efecto debe estar activada la opción Considerar autonomía como criterio de cálculo.

• Nº de días a garantizar el suministro (A): autonomía propiamente dicha; es el número de días empleados en gastar el gas contenido en el volumen útil del depósito. Para fijar un cierto número de días debe activar la casilla adjunta; si no lo fija, se tomará el valor definido en Datos Generales.
• Consumo diario de gas (Q_diario): es la cantidad diaria de gas que consume la instalación. Para fijar un determinado consumo, debe activar la casilla adjunta.
• Consumo total de gas (Q_diario·A): cantidad de gas consumida en el número de días en los que se garantiza el suministro.
• Masa volumétrica de gas (M_V): es la relación entre la masa de combustible contenido en el depósito y el volumen ocupado.
• Volumen útil del depósito (V_U): volumen del depósito aprovechable, es decir, el volumen que queda entre los niveles máximo y mínimo.
• Volumen total mínimo (V_T): volumen total del depósito que resulta del cálculo. El volumen final debe ser igual o mayor que éste si se tiene en cuenta la autonomía como criterio de cálculo. Este valor es igual a:

Donde N_MAX y N_MIN representan los porcentajes que definen el nivel máximo y mínimo de llenado del depósito.

Solapa "Vaporización"

Esta solapa contiene los datos necesarios para realizar el cálculo por vaporización. Recuerde que debe mantener activada la opción considerar vaporización como criterio de cálculo para calcular según este criterio. Los datos que aparecen aquí son los siguientes:

• Gas a evaporar (Q_T): cantidad de gas que debe pasar de la fase líquida a vapor en una hora. Es igual al caudal máximo simultáneo previsto en la instalación (depende de los consumos de la instalación receptoras).
• Normalmente ese valor se rellena tras el cálculo de la instalación de gas en el capítulo TK-IG y se sincroniza con el capítulo TK-GLP.
• Presión de servicio: es la presión que debe mantenerse a la salida del depósito.
• Calor específico (C_LV): calor latente de vaporización del gas.
• Coeficiente de llenado (c): es la relación entre la superficie de depósito mojada (en contacto con la fase líquida) y el total de la superficie. Depende del nivel de llenado mínimo.
• Temperatura mínima exterior (T_e): es la temperatura exterior considerada en el cálculo. Este dato puede tomarse de forma automática a partir de los datos de la Localidad o bien definirlo de forma manual en el menú Datos/Generales...
• Temperatura de vaporización (T_v): temperatura a partir de la cual se empieza a producir la vaporización del gas, para la presión de servicio.
• Superficie mínima (S): es el resultado del cálculo por vaporización. Es la superficie mínima que debe tener el depósito para poder vaporizar el caudal indicado:

Solapa "Resultados"

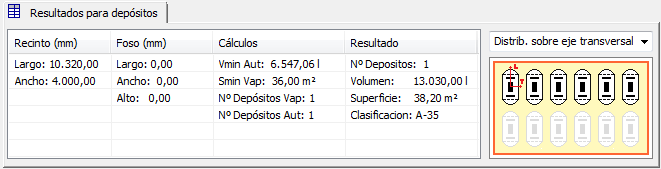

En esta solapa se resumen los resultados obtenidos para el dimensionado del depósito:

• Recinto: dimensiones del recinto (largo y ancho).
• Foso: en caso de existir, dimensiones del foso (largo, ancho y alto).
• Cálculos:
  • V_min: es el volumen mínimo por autonomía.
  • S_min: es la superficie mínima por vaporización.
  • Nº depósitos vap.: número de depósitos necesarios por vaporización.
  • Nº depósitos aut: número de depósitos necesarios por autonomía.
• Resultado: número de depósitos, volumen, superficie final y clasificación según la norma UNE 60250:2004 Apdo. 4.



• Distribución: permite elegir la manera de repetir los depósitos: según su eje transversal, según su eje longitudinal o mixta (repitiendo en ambos sentidos).  En depósitos en superficie no se pueden repetir en su eje longitudinal (UNE 60250:2004 7.2.1).
