Descripción

Las Aberturas de extracción son elementos a través de los cuales el aire viciado sale de los recintos. Según el CTE-DB-HS3, en viviendas, deben disponerse estas aberturas en los locales húmedos, a través de los cuales pasa el aire que viene de otros locales.

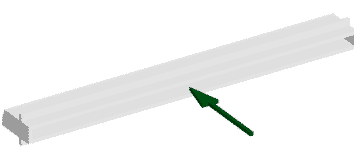

Las Aberturas de extracción se representan mediante un símbolo tridimensional cuyas conexiones deben quedar dentro del espacio al que pertenece.

Una abertura de extracción puede representar varios tipos de dispositivo:

• En ventilación natural estas aberturas representan cualquier abertura que comunique el local con el exterior: ventanas, puertas, rejillas al exterior, etc. Su uso está indicado para trasteros (casos A y B del DB-HS3 3.1.3), y como ventilación natural suplementaria en los casos en los que el CTE lo prescriba.
•
• En ventilación híbrida estas aberturas son rejillas conectadas a conductos de extracción verticales que culminan en un aspirador híbrido.
•
• En ventilación mecánica estas aberturas pueden representar:
  • Rejillas o bocas de extracción conectadas a conductos que culminan en una caja de ventilación.
  •
• Extractores mecánicos conectados a conductos de extracción que no terminan en una caja de ventilación, como por ejemplo, los extractores de las cocinas.
•

Para el caso particular de ventilación de viviendas las aberturas de extracción serán las siguientes:

• Baños: contarán con una abertura de extracción conectada al conducto de extracción, pudiendo tratarse de ventilación híbrida o mecánica.
• Cocinas: deben contar con al menos tres aberturas de extracción:
  • Rejilla conectada a conducto: esta abertura debe encargarse de la ventilación de los 2 l/s/m² que se especifican en la tabla 2.1 del DB-HS3. Pueden conectarse a conductos de ventilación híbrida o mecánica. Como deben absorber el 100 % del caudal de ventilación de la cocina, siempre habrá que forzar el coeficiente de reparto a 100 en este caso.
  • Ventana practicable: este tipo de abertura de extracción no debe conectarse a ningún conducto, y representan a la ventilación natural suplementaria que exige el DB-HS3 3.1.1 de cara al cálculo, el caudal de ventilación de la cocina (2 l/s/m²) no debe repartirse hacia esta abertura, por lo que es importante no olvidar que la rejilla (caso anterior) debe llevar asignado un reparto del 100 %.
  • Extractor mecánico para humos de cocción: su finalidad es extraer los humos producto de la cocción, a través de una red de conductos de ventilación mecánica, independiente de la de la rejilla. Estas aberturas llevan asignadas un caudal de 50 l/s.

Propiedades

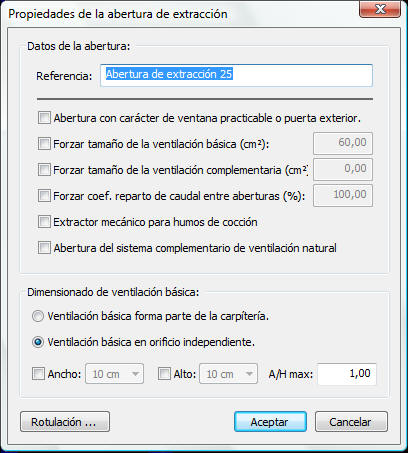

El cuadro de propiedades de la abertura de extracción contiene las siguientes opciones:

• Referencia: es un texto que describe e identifica a la abertura.
• Abertura con carácter de ventana practicable o puerta exterior: debe activar esta casilla cuando la abertura sea un hueco practicable. Al activar esta opción, el programa calcula un área de ventilación complementaria, que debe ser igual o superior a un veinteavo de la superficie útil del recinto (CTE-DB-HS3 4.4). Lógicamente, este tipo de aberturas no deben conectarse a conductos. En el caso de aberturas de extracción, debe marcar esta casilla en aquellas aberturas que pertenezcan exclusivamente al sistema complementario de ventilación natural.
• Forzar tamaño de la ventilación básica: esta superficie se refiere a la que se destina al sistema de ventilación principal (híbrida o mecánica). Es la superficie de ventilación de las aberturas de extracción en general (conectadas a conductos)
• Forzar tamaño de la ventilación complementaria: esta superficie se refiere a la que se destina al sistema de ventilación principal (híbrida o mecánica). En aberturas de extracción sólo aparecerá cuando se trate de aberturas del sistema complementario de ventilación natural.
• Forzar coeficiente reparto de caudal entre aberturas: con esta opción indicará de forma manual el tanto por ciento de caudal que se aplicará sobre la abertura (por defecto el programa reparte los caudales a partes iguales). Este coeficiente afecta al cálculo de la sección mínima de la abertura y al caudal que circula por el conducto (si existe) que arranca de ésta.
• Extractor mecánico para humos de cocción: si la abertura de extracción es un extractor de humos de una cocina, ésta no debe tenerse en cuenta en el cálculo de la ventilación de la vivienda, sino que debe calcularse independientemente con un caudal de 50 l/s. Para que el programa tenga en cuenta esas consideraciones, debe activar esta opción.
• Abertura del sistema complementario de ventilación natural: esta opción indica que esta abertura comunica con el exterior y su finalidad es ofrecer una ventilación complementaria al sistema de ventilación híbrido o mecánico con el que cuenta la vivienda. De acuerdo con DB-HS3 3.3.1 pto. 2: «las cocinas, comedores, dormitorios y salas de estar deben disponer de un sistema complementario de ventilación natural. Para ello debe disponerse una ventana exterior practicable o una puerta exterior», por tanto existirán casos (en cocinas siempre ocurrirá) en los que se necesario colocar una abertura específica adicional para la ventilación natural, que no se tiene en cuenta en el cálculo de la ventilación principal (o "básica").
• En estos casos, debe marcarse también la opción "Abertura con carácter de ventana practicable o exterior", para verificar que la superficie mínima de la ventana es superior a 1/20 de la superficie. Este tipo de abertura complementaria también puede definirse como abertura de admisión, ya que no afecta al cálculo del sistema de ventilación principal.
• Dimensionado de ventilación básica: se ofrecen dos posibilidades:
  • La ventilación básica forma parte de la carpintería, si la superficie de ventilación está integrada en la carpintería.
  • La ventilación básica se encuentra en un orificio independiente, cuando la superficie de ventilación está fuera de la carpintería (por ejemplo, rejillas de ventilación). En este caso puede definir una relación ancho / alto (A/H) para determinar las proporciones del orificio.
