Datos Generales/General	Ayuda TK-HS5

---

Esta solapa contiene opciones generales del proyecto, divididas en tres apartados:

Uso del edificio.

Se debe indicar si el uso del edificio es público o privado, ya que el dimensionado de la instalación variará en función del uso, de acuerdo con las tablas del Apdo. 4 del CTE-DB HS5.

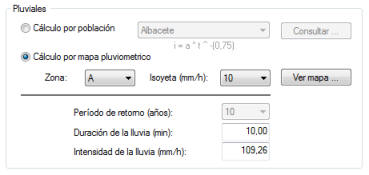

Pluviales.

En este apartado se indicará el procedimiento para calcular la intensidad pluviométrica, dato de partida para el dimensionado de las redes de aguas pluviales.

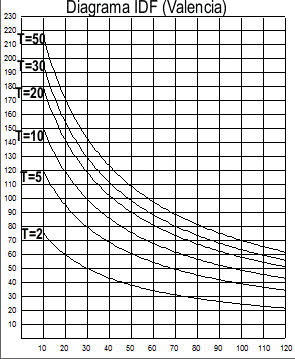

La intensidad pluviométrica (I) es una magnitud que depende del tiempo de duración de la lluvia (t) y del periodo de retorno (T), y se representa mediante una serie de curvas I=I(t) que conforman los llamados diagramas IDF (intensidad-duración-frecuencia).Esta magnitud se emplea en el cálculo de caudales de escorrentía (evacuación de aguas en cubiertas). En la figura siguiente aparece un diagrama IDF, que relaciona la duración de la lluvia (en minutos) con la intensidad pluviométrica (en mm/h).

 Cuanto menor sea el tiempo de lluvia, mayor será la intensidad pluviométrica, ya que las precipitaciones cortas suelen ser más intensas. La altura de columna de agua formada durante la lluvia dependerá también del tiempo de lluvia y será igual a h=I(t) · t.

Para realizar los cálculos, el usuario debe fijar un valor de la duración de lluvia t_calculo, para dimensionar la instalación a partir de un valor I_calculo=I(t_calculo). Lógicamente, es recomendable calcular la instalación para la intensidad pluviométrica máxima (I_m), que sería la que se obtendría para lluvias de corta duración, por ejemplo, 10 min.

El CTE-DB HS5 contiene una serie de tablas donde se asocian el diámetro de las conducciones de las redes de evacuación de aguas pluviales con la superficie de cubierta evacuada. Estas tablas están realizadas para una intensidad pluviométrica de referencia de 100 mm/h.

Así, los datos del CTE sólo son utilizables de forma directa en caso de que la intensidad pluviométrica de cálculo sea igual a 100 mm/h. Para el caso general, en el que I_m es distinta de 100 mm/h, los valores de las superficies de las tablas del CTE deben multiplicarse por un coeficiente f=100/I_m.

Para calcular la función I(t) según la cual se obtiene la intensidad pluviométrica en función de la duración de la lluvia existen dos procedimientos:

• Por población: La intensidad pluviométrica se calculará en función de los datos almacenados en la Base de Datos de Intensidades Pluviométricas, eligiendo una localidad en el desplegable. Este método de cálculo parte de unos coeficientes característicos a,b,c y del periodo de retorno T para calcular las curvas de intensidad pluviométrica-tiempo. La expresión utilizada es:

Donde:

• I_m: Intensidad pluviométrica.
• t: tiempo de duración de la lluvia.
• a: constante que depende de la localidad y del periodo de retorno.
• b,c,: constantes características de la localidad.

El usuario podrá consultar y modificar las curvas de las localidades disponibles desde Archivo->Bases de Datos->Fontanería->Intensidades pluviométricas.

• Por mapa pluviométrico: Consiste en la obtención de la intensidad pluviométrica directamente a partir del mapa pluviométrico del Apéndice B del CTE-DB HS5. Este método sólo permite el cálculo para un periodo de retorno de 10 años.

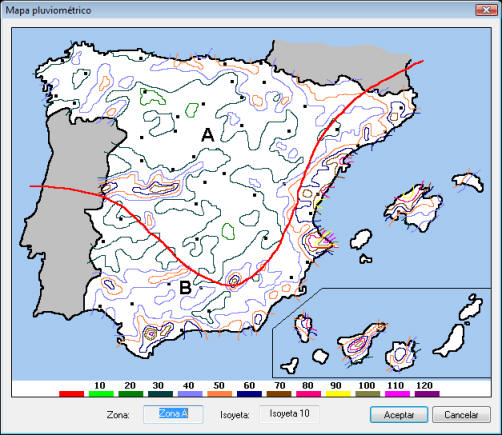

Haciendo clic en "Ver mapa" aparece en pantalla la siguiente ventana, donde el usuario podrá asignar una isoyeta y una zona directamente haciendo clic en la localidad correspondiente:

Una vez obtenida la función I(t) por alguno de los métodos anteriores, el usuario fijará el resto de parámetros de cálculo:

• Periodo de retorno: Es el tiempo medio que transcurre entre dos precipitaciones que superan la intensidad pluviométrica de lluvias de análoga duración. Es decir, dada una duración t_p, el periodo de retorno será el tiempo medio transcurrido entre dos precipitaciones en las que se supere la intensidad prevista por la función I(t): I_p>I(t_p). Si se calcula la intensidad pluviométrica por población, el usuario podrá elegir cualquiera de las 6 curvas I(t) que contiene cada localidad; sin embargo, por el mapa pluviométrico sólo se puede calcular para periodos de retorno de 10 años.
• Duración de la lluvia: Es recomendable poner valores bajos, por ejemplo, 10 minutos. Si el usuario calcula la intensidad por mapa pluviométrico y fija la duración en 10 minutos, podrá comprobar como los valores resultantes coinciden con los de la tabla B.1 del CTE-DB HS5.
• Intensidad pluviométrica: Es lo que en párrafos anteriores se ha denominado intensidad de cálculo. Este campo se actualiza automáticamente al variar los demás. No obstante, si el usuario introduce un valor manualmente, el programa ignorará si hay algún método de cálculo seleccionado, y utilizará este valor en el cálculo.

Interactividades en la instalación.

• Considerar en el cálculo el efecto del desplazamiento de los elementos que componen la instalación, a consecuencia de de las pendientes a implementar en los tramos de tuberías y canaletas. Esta opción hace que el programa calcule de forma automática las pendientes de los tramos, la profundidad de las arquetas y las cotas reales de los nudos, obteniendo así el trazado real de la instalación (que puede activar con la opción Mostrar esquema de saneamiento). De esta manera, el usuario no tiene que definir las pendientes de las conducciones, sino que el programa las determina trazando la instalación teniendo en cuenta que la posición de cada unidad de descarga va condicionando la posición y la pendiente de todos los elementos que hay aguas abajo de la misma.
• Valor mínimo a aplicar a la pendiente para el modo automático de los tramos: permite establecer una pendiente mínima en los tramos. Esto se aplica de la siguiente manera: suponga que tiene una red de pequeña evacuación formada por tres unidades de descarga (A, B, C) unidas a un bote sifónico (en el punto D). Si la "A" es la más alejada de D,  la cota del bote sifónico vendrá dada directamente por la distancia A-D esta pendiente mínima. En consecuencia, los tramos B-D y C-D, al ser más cortos y salvar el mismo desnivel, tendrán una pendiente superior.

Sincronización.

Estas opciones permiten configurar la sincronización con TK-HS4 que se hace al entrar en el capítulo de saneamiento.

• No sincronizar capítulo con otros capítulos de instalaciones receptoras de fontanería: esta opción establece un funcionamiento independiente entre el actual capítulo de HS5 y otros capítulos de HS4.
• Sincronizar capítulo con otros capítulos de instalaciones receptoras de fontanería: cuando vuelva a  entrar en el actual capítulo de TK-HS5, se sincronizará con todos los capítulos de fontanería existentes, creando unidades de descarga en los puntos en los que se hayan definido aparatos de HS4.
• Consultar siempre la sincronización: activando esta opción, cada vez que vuelva a entrar en el capítulo actual se le preguntará si desea sincronizar y se le pedirá que marque los capítulos con los que desea realizar la sincronización.

Otros

• Activar la homogeneización en tramos aguas arriba: Esta opción impide que en toda conducción exista un cambio a diámetro (o sección) mayor en el sentido del recorrido del agua.
• Cualquier error detiene el cálculo: De esta manera el programa no completará el proceso de cálculo si detecta la presencia de algún error, aunque éste no impida continuar con el cálculo.
• Descripciones automáticas: activando alguna de estas opciones, el programa genera una descripción automática en cada tramo de tubería. Existen dos criterios:
  • Número de nudos: la descripción incluye los números de los nudos inicial y final de cada tramo.
  • Orden de entidades: la descripción numera las entidades en el orden en el que son creadas.
