Descripción
Esta opción añade al dibujo un símbolo que representa a un generador capaz de suministrar agua fría o agua caliente. Dentro de un circuito de distribución de agua (sólo caliente, sólo fría o ambas), la enfriadora es la máquina que produce o extrae calor del agua, para darle a ésta el salto térmico necesario. Una enfriadora normalmente distribuirá el agua hacia intercambiadores de calor (fan-coil, unidades de tratamiento de aire), de forma directa o indirecta (mediante colectores).

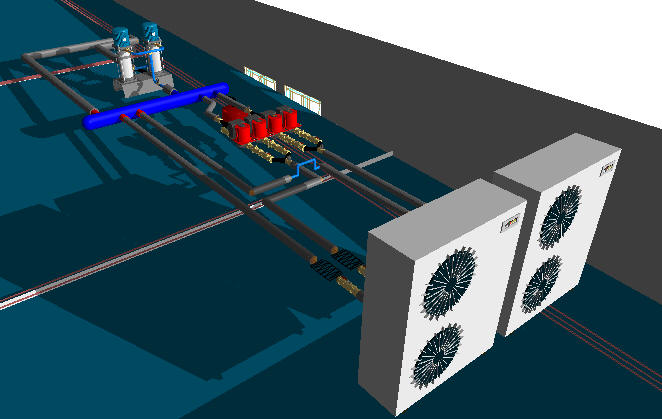

La posibilidad de incluir Elementos colectores en los circuitos de distribución de agua caliente permite la colocación de varias enfriadoras, como aparece en la imagen anterior, sin limitaciones por parte del capítulo TK-ICA.
Si en su proyecto tiene un capítulo TK-CDT con sistemas del tipo Expansión directa aire/agua o Expansión directa agua/agua, el programa importará y sincronizará tanto los símbolos gráficos como los datos de cálculo al capítulo TK-ICA, conservando siempre su posición, para que puedan ser utilizados en el diseño de la instalación de climatización por agua. El funcionamiento de esta sincronización es análoga a la conexión entre los capítulo de fontanería (TK-HS4) y de saneamiento (TK-HS5).
En las instalaciones de climatización por agua (TK-ICA) es importante cómo
se conecten todos los elementos, especialmente los siguientes, para que el
programa determine los sentidos y los coeficientes de simultaneidad de forma
correcta:
- Generador / Caldera.
- Enfriadora / Bomba de calor.
- Circulador.
- Elemento de colector.
- Armario de colectores (requiere el módulo TK-SRR).
Propiedades
Tanto generadores de calor como enfriadoras tienen el mismo tratamiento dentro del capítulo TK-ICA.
Para ver ayuda sobre las propiedades de estos elementos, consulte el siguiente enlace: Propiedades de los generadores térmicos.
