Ámbito.
Esta opción está disponible dentro del capítulo de Sala de calderas, por tanto necesitará licencia del módulo TK-SC.
Acceso.
Esta opción es accesible desde:
- Menú Insertar.
- Botón
de la barra insertar.
Descripción.
Esta opción añade al dibujo un símbolo que representa un detector de fugas de gas. Son elementos imprescindibles en salas de calderas de gas, y así lo establecen el RITE y la norma UNE 60601. Se debe instalar un detector cada 25 m2 de local, con un mínimo de dos.
Si el combustible es más pesado que el aire, el detector debe situarse en las inmediaciones del suelo (a menos de 20 cm); en caso contrario, se instalará en las proximidades del techo (a menos de 30 cm).
Estos detectores son diferentes que los detectores de calor / humo
que pueden introducirse en el capitulo de Detección de incendios
(TK-DI). Por esta razón no existe sincronización entre TK-DI y TK-SC.
Procedimiento de uso.
Para añadir un detector a la sala:
- Acceda a esta opción.
- Elija, en la librería de símbolos, el símbolo que considere adecuado para la representación del detector.
- Haga clic en el área de dibujo para determinar la posición del punto de inserción del símbolo.
- Haga clic en el área de dibujo una segunda vez para determinar la rotación del símbolo.
Como ocurre con cualquier otro elemento gráfico,
puede crear nuevos símbolos partiendo de existentes mediante
las herramientas de edición. Por ejemplo, puede
copiar uno directamente con la
herramienta Duplicar (
).
Otra forma de crear nuevas entidades utilizando herramientas de
edición, es utilizando
cualquier otra operación que implique un desplazamiento (Girar
,
Simetría
,
Escalar
)
activando previamente la opción menú contextual -> Crear copia.
Propiedades
de los detectores.
Si hace doble clic sobre un detector, o bien lo selecciona y accede a la opción
de menú
Datos->Entidades seleccionadas (
),

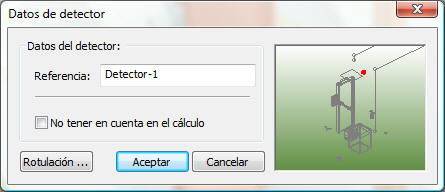

podrá modificar sus propiedades:
- Referencia: texto que describe e identifica al detector.
- No tener en cuenta en el cálculo: esta opción hace que el detector no sea comprobado.
- Rotulación: abre el cuadro de Parámetros de rotulación.
