Extintor.

Esta opción está disponible dentro del capítulo de Sala de calderas, por tanto necesitará licencia del módulo TK-SC.

Esta opción es accesible desde:

• Menú Insertar.
• Botón   de la barra insertar.

Esta opción añade al dibujo un símbolo que representa un extintor. Siendo la sala de calderas un local de riesgo especial, se deberá dotar al mismo de un extintor de eficacia 21A-113B; en el caso de calderas de gas, la norma UNE 60601 especifica que deberá situarse en las inmediaciones de la caldera. El programa comprobará que existe dicho extintor, y que la distancia del mismo al acceso es inferior a la indicada en Datos/Generales.

Para añadir un extintor a la sala:

1. Acceda a esta opción.
2. Elija, en la librería de símbolos, el símbolo que considere adecuado para la representación del extintor.
3. Haga clic en el área de dibujo para determinar la posición del punto de inserción del símbolo.
4. Haga clic en el área de dibujo una segunda vez para determinar la rotación del símbolo.

Como ocurre con cualquier otro elemento gráfico, puede crear nuevos símbolos partiendo de existentes mediante las herramientas de edición. Por ejemplo, puede copiar uno directamente con la herramienta Duplicar (). Otra forma de crear nuevas entidades utilizando herramientas de edición, es utilizando cualquier otra operación que implique un desplazamiento (Girar , Simetría , Escalar ) activando previamente la opción menú contextual -> Crear copia.

Los extintores también se pueden crear por sincronización con un capítulo de TK-SI; si existe dicho capítulo, podrá importar los extintores al crear o entrar en el capítulo de Salas de Calderas. Recuerde que la sincronización es opcional, y puede evitar que se le pregunte por ella modificando ciertas opciones en Datos Generales.

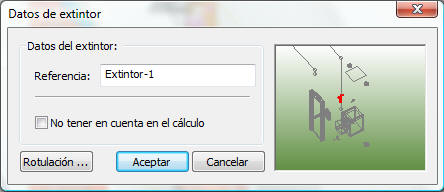

Si hace doble clic sobre un extintor, o bien lo selecciona y accede a la opción de menú Datos->Entidades seleccionadas (), podrá modificar sus propiedades:

• Referencia: texto que describe e identifica al extintor.
• No tener en cuenta en el cálculo: esta opción hace que el extintor no sea comprobado.
• Rotulación:  abre el cuadro de Parámetros de rotulación.
