Orificio.

Esta opción está disponible dentro del capítulo de Sala de calderas, por tanto necesitará licencia del módulo TK-SC.

Esta opción es accesible desde:

• Menú Insertar.
• Botón   de la barra insertar.

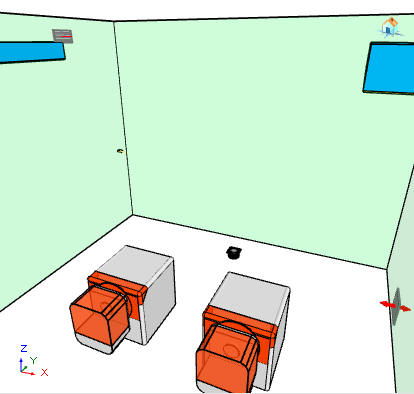

Esta opción añade al dibujo un símbolo que representa una rejilla (rectangular o circular) que conecta la sala de calderas con el exterior. El orificio es un símbolo con dos puntos de conexión, que deben situarse uno en el interior de la sala de calderas y otro en el exterior.

Según la IT 1.3.4.1.2.7 del RITE, toda sala de calderas debe contar con un sistema de ventilación, que puede ser:

• Natural directa por orificios.
• Natural por conductos.
• Forzada por conductos.

Al insertar orificios en una sala de calderas, se está optando por la primera de las posibilidades anteriores. El RITE especifica que deben existir orificios a distintas alturas, a poder ser en paredes opuestas, exigiendo como mínimo que exista un orificio de ventilación inferior (próximo al suelo) y otro de ventilación superior (próximo al techo).

Cuando la ventilación sea natural por orificios en contacto con el aire libre, se debe verificar:

• La sección de los orificios dispuestos debe ser como mínimo 5 cm² por kW de consumo nominal de las calderas.
• Debe situarse a más de 50 cm de otro tipo de aberturas o huecos.

Limitaciones específicas para salas de calderas de gas.

• La sección de los orificios de ventilación superior (Ss), en relación a la superficie de la sala (A), debe verificar: Ss (cm²) ≥ 10 · A (m²),
• El borde superior de un orificio de ventilación inferior no puede distar más de 30 cm del techo.

Limitaciones específicas de la norma UNE 60601:

•  La sección de los orificios de ventilación superior será como mínimo 250 cm². En el caso de secciones rectangulares, se incrementará un 5%, y la relación alto/ancho no será superior a 1,50.
• La sección total de los orificios dispuestos (S), en relación a la superficie de la sala (A), debe verificar: S (cm²) ≥ 20 · A (m²). En el caso de secciones rectangulares, se incrementará un 5%.
• El borde superior de un orificio de ventilación inferior no puede distar más de 50 cm del suelo.
• El borde inferior de un orificio de ventilación inferior no puede distar más de 15 cm del suelo.

Para añadir un orificio a la sala:

1. Acceda a esta opción.
2. Elija, en la librería de símbolos, el símbolo que considere adecuado para la representación del orificio.
3. Haga clic en el área de dibujo para determinar la posición del punto de inserción del símbolo.
4. Haga clic en el área de dibujo una segunda vez para determinar la rotación del símbolo.

Como ocurre con cualquier otro elemento gráfico, puede crear nuevos símbolos partiendo de existentes mediante las herramientas de edición. Por ejemplo, puede copiar uno directamente con la herramienta Duplicar (). Otra forma de crear nuevas entidades utilizando herramientas de edición, es utilizando cualquier otra operación que implique un desplazamiento (Girar , Simetría , Escalar ) activando previamente la opción menú contextual -> Crear copia.

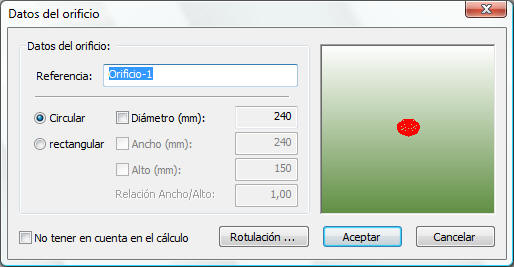

Si hace doble clic sobre un orificio, o bien lo selecciona y accede a la opción de menú Datos->Entidades seleccionadas (), podrá modificar sus propiedades:

• Referencia: texto que describe e identifica al orificio.
• Circular / Rectangular: los orificios pueden ser rectangulares o circulares. Las casillas situadas junto a las opciones Diámetro, Ancho y Alto permiten forzar la dimensión marcada. En el caso de rejillas rectangulares aparece la opción Relación Ancho / Alto cuando no se ha forzado ninguna otra dimensión.

• No tener en cuenta en el cálculo: esta opción hace que el orificio no sea comprobado.
• Rotulación:  abre el cuadro de Parámetros de rotulación.
