Ámbito
Cuadro de diálogo disponible dentro del capítulo de Sobrepresión en vías de evacuación. Para acceder a este capítulo (o crear uno nuevo) necesitará licencia del módulo TK-SPVE.
Acceso.
Esta opción es accesible de varias formas:
- Seleccionando una o varias ventanas y accediendo a Datos->Entidades
seleccionadas (
). - Seleccionando una o varias ventanas y pulsando ALT+ENTER.
- Haciendo doble clic sobre una ventana.
Descripción.
Este cuadro de diálogo contiene las siguientes opciones:

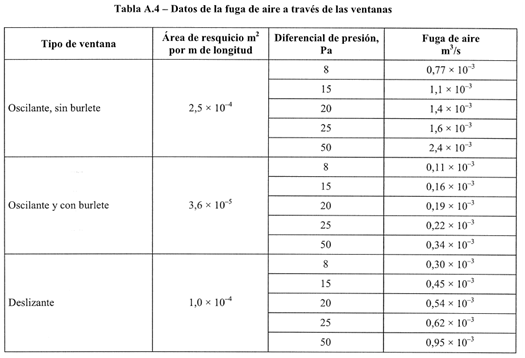

- Forzar tipo de ventana: los tipos que se pueden elegir son: Oscilante, sin burlete, Oscilante y con burlete y Deslizante. Cuando está desactiva recoge el tipo de ventana de Datos Generales. Es un dato usado para calcular la fuga de aire por ventana aplicando la tabla A.4 de la norma UNE-EN 12101-6:2005:
- Nº de hojas por ventana: 1 ó 2. Por defecto viene el valor asignado en datos generales.
- Perímetro de hojas de ventana: El perímetro de la ventana puede ser calculado o forzado por el usuario, cuando considere más hojas por ventana.
- Para el cálculo de fuga por ventana, además del tipo de ventana, es necesaria la longitud de la misma. Se necesita, por tanto, conocer los metros lineales de junta de las hojas de la ventana. Este dato se puede calcular conociendo el nº de hojas.
- Si es una hoja entonces coincide con el perímetro de la ventana. Si es de dos hojas entonces será dos veces el perímetro de la hoja menos la longitud del lado coincidente (el central.) Si es más de dos hoja o se detecta que el perímetro calculado no coincide con el esperado entonces es cuando se debe forzar el perímetro.
- No tener en cuenta en el cálculo: Se debe marcar esta opción cuando no se desee calcular la fuga de aire por esta ventana.
