Sistemas de aerotermia

Los sistemas de aerotermia no están contemplados entre los sistemas que tiene disponible la herramienta unificada. El programa Tekton3D, utilizando el motor de cálculo ISO 13790, tiene disponibles los mismos sistemas que HULC. Por lo tanto, habrá de realizarse una simplificación para poder tener en cuenta sistemas de aerotermia en la justificación normativa del CTE 2019 con TeKton3D. Para que, posteriormente, se puedan exportar y se tengan en cuenta correctamente para la certificación energética con HULC.

Existen varias formas de definir sistemas de climatización desde Tekton3D, en este caso nos vamos a centrar en la definición de sistemas desde el capítulo TK-Edificio, desde la opción del menú Datos/HE0 y CEE - Definición de sistemas.

Entendemos por sistemas de aerotermia un sistema que proporciona calor, frío y ACS o sólo calor y frío.

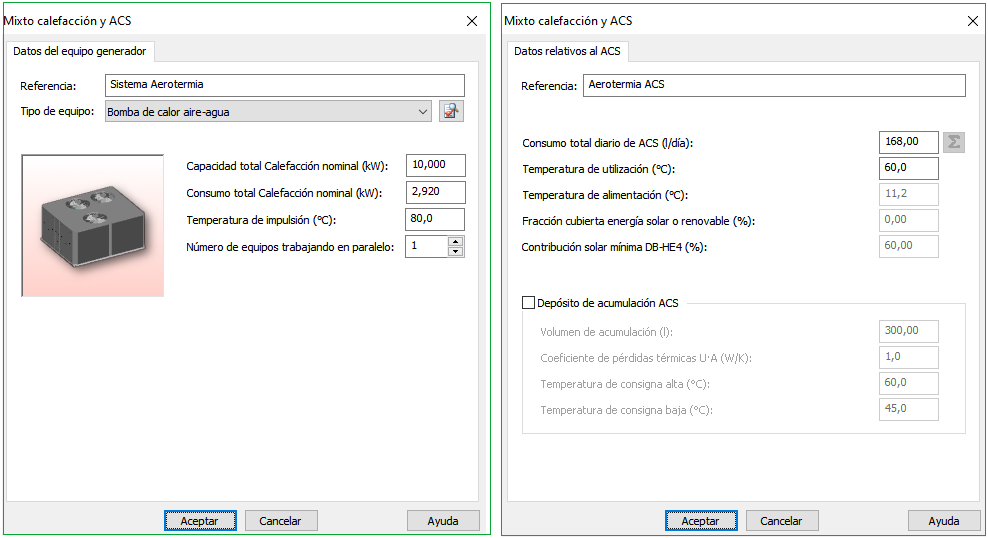

Para la definición de calor y ACS, Tekton3D y la herramienta unificada disponen de un sistema mixto de producción de calor y ACS mediante bomba de calor aire-agua.

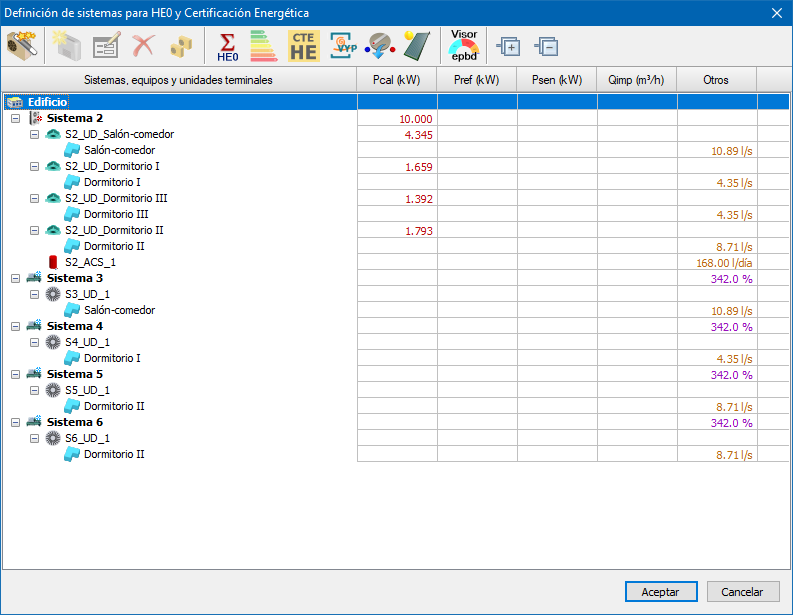

En primer lugar debemos definir el sistema generador de calor, las unidades terminales mediante la capacidad de calefacción nominal y los datos relativos a la demanda de ACS.

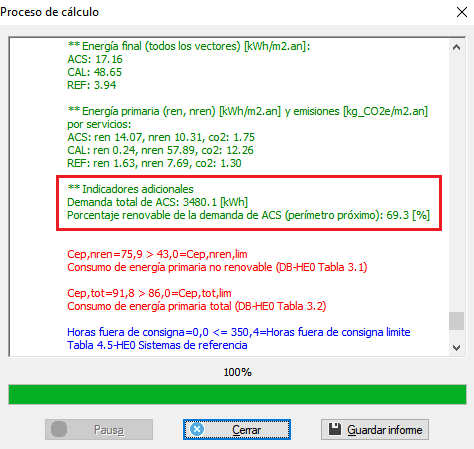

La generación de energía renovable en la producción de ACS, que tienen las bombas de calor, se calculara cuando se justifique el CTE DB-HE0.

En la definición de la parte correspondiente a la refrigeración del sistema de Aerotermia es cuando aparece la complicación, ya que no se contempla el uso de bombas de calor aire agua para refrigeración.

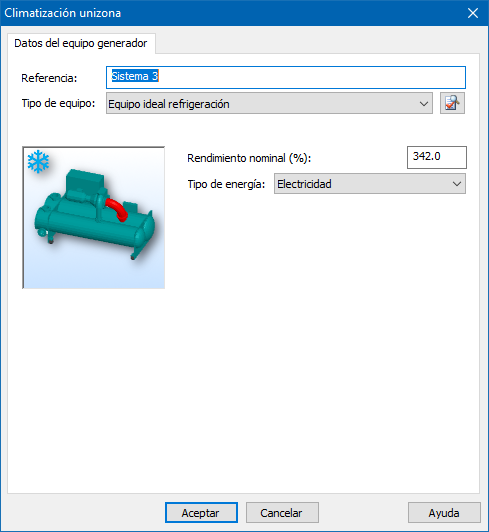

Una posible solución, que ofrece menos problemas en la exportación, es definir la parte correspondiente a la refrigeración del sistema de aerotermia, con un sistema ideal de rendimiento constante para frío y otro para calor. Únicamente debemos definir el rendimiento medio estacional del sistema, dejar el tipo de energía Electricidad y asignarle un espacio.

Para adecuarse más a la realidad es posible que nos interese definir el rendimiento estacional del sistema en lugar del nominal.
