Descripción
Las válvulas de control y equilibrado independientes de la presión PICV/PIBCV se caracterizan porque mantienen constante el flujo de una rama independientemente de las oscilaciones de presión que se produzcan en el circuito con motivo de las operaciones de regulación.

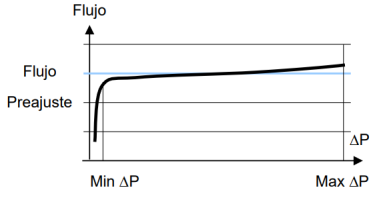

Su funcionamiento está indicado para un rango de caudales (Qmáx/Qmín), así como para un rango de presiones diferenciales (Mín ΔP/Máx ΔP).
Una vez que se alcanza la presión diferencial mínima, Mín ΔP, el flujo es constante a pesar del incremento de la diferencia de presión.
Si se supera la presión diferencial máxima, Máx ΔP, ya no es posible el control y el flujo aumentará.
Estas válvulas son equipos que se regulan al flujo previsto por diseño mediante un dispositivo de preajuste. El valor del preajuste se suele indicar como un tanto por ciento del flujo máximo admitido por cada tamaño/diámetro.
Normalmente se pueden equipar con un actuador lo que las convierte en válvulas de control muy eficaces porque su autoridad es total. Sin actuador se comportan como válvulas de equilibrado ya que limitan el caudal a un valor establecido.
En la librería de símbolos se encuentran dos bloques representativos de las válvulas PICV/PIBCV, uno en 2D y otro en 3D.
Uso de válvulas PICV/PIBCV

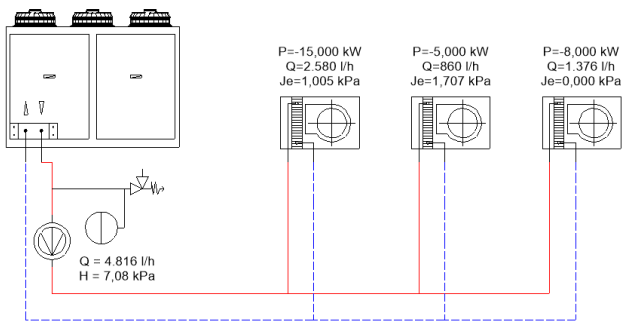

Si partimos de un circuito hidráulico de agua fría con tres baterías de diferentes potencias y sin ningún tipo de equilibrado, el capítulo TK-ICA calcula las pérdidas de presión (Je) que hay que provocar en cada batería para que el circuito esté equilibrado y los caudales que circulen por cada una de ellas sean exactamente los que dan la potencia de diseño. Una de las baterías, la más alejada hidráulicamente, no necesita equilibrado (Je = 0,0).

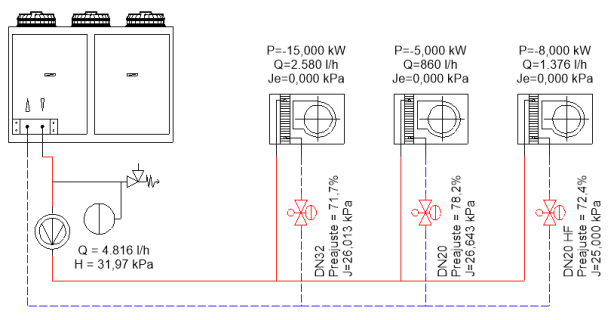

Las válvulas de control y equilibrado independientes de la presión se suelen situar en cada uno de los ramales de los equipos que necesitan limitar o controlar su caudal, aunque también se pueden situar en ramales que alimentan a varias unidades terminales.
Qmín < Qdiseño < Qmáx
El preajuste o regulación inicial de las válvulas se calcula como el porcentaje del caudal de diseño frente al caudal máximo admitido para el diámetro seleccionado.
La pérdida de carga que producen es la presión diferencial mínima, Mín ΔP, para el diámetro seleccionado.
Cuando una válvula PICV está asociada a una batería pasa a ser la responsable de su equilibrado, por lo que deberá producir una presión diferencial igual a la mínima (Mín ΔP) más la presión de equilibrado de la batería (Je).
La bomba de circulación se calcula teniendo en cuenta las presiones diferenciales mínimas de las válvulas PICV lo que incrementa la presión necesaria en el circulador respecto al caso inicial o al equilibrado con válvulas estáticas.

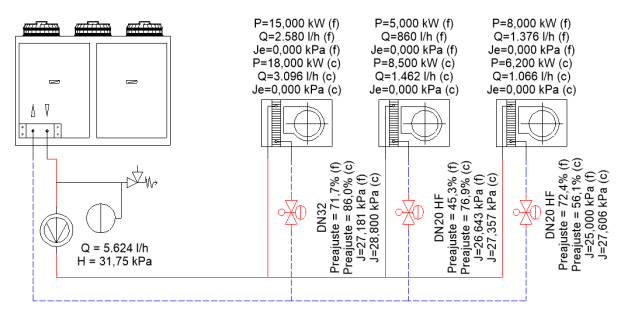

En instalaciones a dos tubos, el capítulo TK-ICA realiza dos cálculos independientes, los correspondientes a las potencias de frío (f) y a las de calor (c), y dimensiona cada elemento del circuito para el caso más desfavorable, realizando posteriormente una simulación hidráulica con los tamaños finalmente seleccionados.
