Ámbito.

Opción disponible en cualquier programa.

Acceso.

Esta opción es accesible desde cualquier diálogo en el que se solicite un color de representación, por ejemplo:

Descripción.

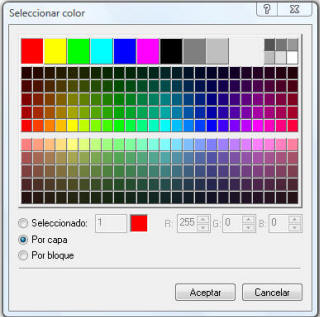

Este cuadro permite gestionar la paleta de colores disponible para la representación del dibujo.

Ayuda iMventa

Las funciones básicas que desempeña este cuadro son dos:

1.- Asignación de color a entidades.

Existen tres tipos de asignación de color:

  • Seleccionado: Se asignará el color que el usuario escoja de la paleta (haciendo clic sobre el mismo). El color seleccionado lleva asociado un número; recuerde o anote este número cuando desee realizar alguna impresión, ya que lo necesitará en la Asignación de Plumillas.
  • Por capa: El color asignado a las entidades seleccionadas será el color asignado a la capa en Herramientas->Gestión de capas.
  • Por bloque: El color de las entidades que forman símbolos será igual al original de cada símbolo, independientemente de la capa en la que se encuentren. Aquellas entidades que no sean o formen parte de un símbolo mantendrán el color "Por capa".

2.- Gestión de la paleta de colores.

La Interfaz Gráfica de iMventa Ingenieros maneja unas paletas de colores basada en una tabla de plumillas, es decir, que contiene 255 colores RGB relacionados cada uno de ellos con un índice, que es un número conocido como plumilla. De estos 255 colores, los 9 primeros son los colores principales (rojo, amarillo, verde, cyan, azul, magenta, negro, gris oscuro, y gris claro), representados en la parte superior con recuadros de mayor tamaño,  y los 6 últimos son la escala de grises básica, representada en la parte superior derecha de la ventana.

Pues bien, desde este cuadro de diálogo podrá modificar el color de representación asignado a una plumilla. Y como a las entidades se les asignan plumillas (no los colores), al cambiar el color asignado a una plumilla, se estará modificando también el color en el que se representan las entidades que la tengan asociada.

Por ejemplo, una entidad con la plumilla 140 se mostrará en color azul claro por defecto. Si en este cuadro de diálogo se hace clic derecho sobre la plumilla 140 y se asigna un color verde, al cerrar el cuadro de diálogo la entidad anterior pasará de azul claro a verde.

Para gestionar la tabla de plumillas, haga clic derecho sobre el color que desea modificar. Tiene dos opciones:

Ayuda iMventa

  1. Personalizar la tabla de plumillas: Puede personalizar la tabla de plumillas con la opción "Cambiar color a plumilla". A continuación se abrirá la paleta de colores de 32 bits, en la que podrá elegir el color deseado. Estos cambios sólo afectan a la tabla de colores del fichero activo. La tabla personalizada puede exportarse en formato *.tcl para poder ser utilizada en otros ficheros, con la opción "Exportar tabla de colores..."
  2. Cargar una tabla de colores predefinida: Puede cargar una tabla predefinida en el programa (defecto, colores claros, inversos, o escala de grises), o importar una tabla en formato *.tcl, con la opción "Importar tabla de colores..."
