Mover (Ctrl+M)






     ... / Menú Edición / Mover Ayuda iMventa Ingenieros

Descripción

Esta herramienta permite desplazar el conjunto de entidades seleccionadas previamente en el área de dibujo, mediante la definición de un vector de desplazamiento.

Esta opción está disponible tanto en la interfaz gráfica 2D como en la 3D.

Y es accesible desde:

Subir

Procedimiento de uso

Los pasos a seguir para ejecutar esta opción son:

  1. Seleccione el conjunto de entidades a desplazar. Puede obtener ayuda sobre este tema en la opción del menú Dibujar/Selección por vértices.
  2. Acceda a la opción de menú Edición/Mover para iniciar la herramienta. Comprobará que cambia el aspecto del cursor del ratón, quedando en disposición de elegir los puntos de referencia y desplazamiento que definen la transformación.

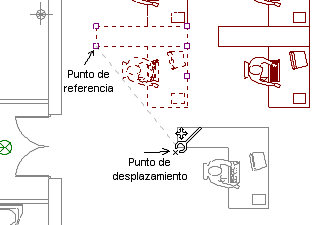

  3. Sitúe el cursor del ratón en la posición del plano donde quiera definir el punto de referencia y pulse el botón izquierdo del mismo. Dicho punto queda definido. Moviendo el cursor del ratón verá como un segmento temporal muestra el vector de desplazamiento, correspondiente a la línea que une el punto definido con la posición actual del cursor del ratón. Así mismo, observará un dibujo temporal de las entidades que constituyen la selección, que muestra en cada momento cual puede ser la posición final en que quede el conjunto.
  4. Ayuda iMventa
  5.  Sitúe el cursor del ratón en la posición donde quiera fijar el punto de desplazamiento, y pulse de nuevo el botón izquierdo. En este momento, termina la definición del vector desplazamiento, y observamos cómo todas las entidades de la selección actual son representadas ahora en la nueva posición.
