Simetría






     ... / Menú Edición / Simetría Ayuda iMventa Ingenieros

Descripción

Esta herramienta permite realizar una simetría (con o sin copia, opción del menú Contextual) del conjunto de entidades seleccionadas en el área de dibujo, mediante la definición de un eje de simetría. Esta opción está disponible tanto en la interfaz gráfica 2D como en la 3D.

Esta opción es accesible desde:

Subir

Procedimiento de uso

Estos son los pasos a seguir para su aplicación:

  1. Seleccione el conjunto de entidades sobre las que realizar la simetría. Puede obtener ayuda sobre este tema en la opción de menú Dibujar/Selección por vértices.
  2. Acceda a la opción de menú Edición/Simetría para iniciar la herramienta. Comprobará que cambia el aspecto del cursor del ratón, quedando en disposición de definir los parámetros de la operación.

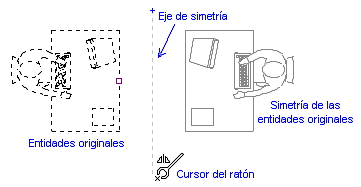

  3. Sitúe el cursor del ratón en la posición del plano donde quiera definir el primer punto, y pulse el botón izquierdo del mismo. Dicho punto queda definido. Moviendo el cursor del ratón verá cómo un segmento temporal muestra como va quedando el eje de simetría, que corresponde a la línea que une el punto definido con la posición actual del cursor del ratón. Así mismo, observará un dibujo temporal de las entidades que constituyen la selección, que muestra en cada momento cual puede ser el estado final de las mismas.
  4. Ayuda iMventa
  5. Sitúe el cursor del ratón en la posición donde quiera fijar el punto final del segmento, y pulse de nuevo el botón izquierdo. En este momento, habrá terminado la definición del eje de simetría, y observará cómo las entidades han sido colocadas simétricamente al eje definido. Cuando la opción del menú Contextual/Crear copia, esté activada, las entidades originales permanecen intactas, y la simetría se consumará con entidades nuevas, que tomarán las mismas propiedades que las originales. En el caso de que dicha opción no esté activada, las entidades originales serán modificadas, tomando como nueva posición y forma las correspondientes a la relación de simetría con el eje definido.

Icono alerta Para las entidades de tipo Puntero (interfaz 2D) se habilita la herramienta Simetría.

Subir
