Usar para recortar (2D)
	... / Menú Edición / Usar para recortar	Ayuda iMventa Ingenieros

Descripción

Esta herramienta permite recortar o partir entidades por los puntos de corte con otra entidad abierta o cerrada (Líneas, Polilíneas, Círculos, Rectángulos...) que haya sido seleccionadas previamente.

Esta opción sólo se encuentra en la interfaz 2D.

Las entidades que pueden ser recortadas son:

• Línea y Polilínea.
• Superficie. Si el plano de corte atraviesa un hueco, éste se pierde.
• Prisma.
• Cara 3D. Tenga en cuenta que en el caso de las caras 3D el número máximo de vértices admitido es de cuatro. Si hace un recorte del que resulten porciones con más de 5 vértices, dichas porciones se descompondrán en varias caras 3D.

Esta opción es accesible desde la barra Herramientas gráfica/Comandos de edición de la interfaz 2D.

Procedimiento de uso

Para recortar una serie de entidades:

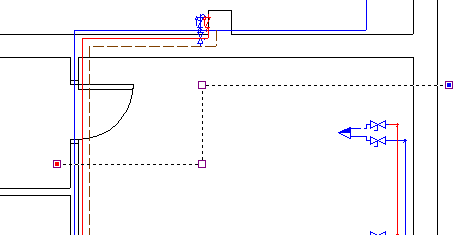

1. Superponga una entidad del menú Dibujar sobre las entidades que vaya a partir (crear los puntos de corte).
2. Haga clic sobre la opción del panel Herramientas gráficas/Comandos de edición/Usar para recortar.
3. Automáticamente se crearán puntos de Conexión en los puntos donde se cruzaban dichas entidades. Por lo que será fácil eliminar las entidades no deseadas...
