Descripción

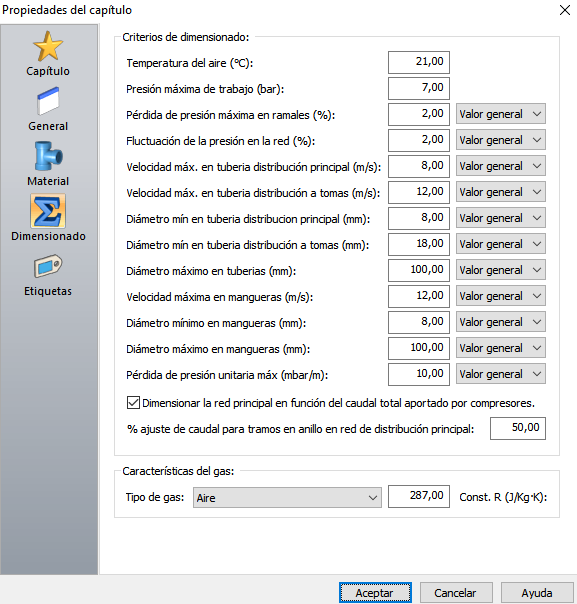

La mayor parte de las opciones disponibles en este apartado determinan las restricciones a las que se debe ajustar el dimensionado de la instalación.

Cada una de estas restricciones (velocidad máxima, diámetro mínimo, etc.) lleva un desplegable en la parte derecha que permite elegir entre activar la restricción (Valor general) o desactivarla (Ninguna).

Las restricciones que se pueden imponer en el cálculo son:

• Temperatura del aire (ºC): este valor es imprescindible para calcular las propiedades del aire
• Presión máxima de trabajo (bar): indica la presión máxima admisible en un receptor. Esta restricción no puede desactivarse, porque podría conducir a una instalación sin solución.
• Pérdida de presión máxima en ramales (%): esta casilla indica la mayor caída de presión admisible en un ramal.
• Fluctuación de presión en la red (%): esta casilla muestra la mayor diferencia admisible de presión en todos los puntos de la red. Se expresa en tanto por ciento sobre el valor medio entre la presión máxima y mínima.
• Velocidad máxima en tuberías de distribución principal (m/s): esta casilla indica la mayor velocidad admisible del aire en el interior de la tubería, lo que condiciona el diámetro de la misma. La velocidad se limita principalmente para evitar ruidos, siendo aconsejable una velocidad no mayor que 8 m/s.
• Velocidad máxima en tuberías de distribución a tomas (m/s): esta casilla es idéntica a la anterior, pero referida a tuberías que derivan a los receptores. En este caso es aconsejable no superar los 15 m/s.
• Diámetro mínimo en tubería de distribución principal (m/s).
• Diámetro mínimo en tubería de distribución a tomas (m/s).
• Diámetro máximo de tuberías (mm): indica el límite superior para el diámetro de las tuberías. Valores muy bajos de esta condición pueden llevar a cálculos sin solución.
• Velocidad máxima en mangueras (m/s).
• Diámetro mínimo de mangueras (mm): indica el límite inferior para el diámetro de las mangueras.
• Diámetro máximo de mangueras (mm): indica el límite superior para el diámetro de las mangueras.
• Pérdida de presión unitaria máxima (mbar/m): indica la mayor caída de presión por metro de tubería admisible en la instalación.

Otras opciones que aparecen en este cuadro son:

• Dimensionar la red principal en función del caudal total aportado por compresores. Este método de cálculo, hace que se dimensionen los tramos pertenecientes al Tipo Tubería de distribución principal de aire con el caudal aportado por el sistema de compresores. Con esto se pretende realizar un sobredimensionado sobre los tramos de la red principal ya que, como se ha dicho, se considerará el caudal total de compresores y no el caudal demandado por los puntos de consumo. Al quedar sobredimensionado estos tramos se garantiza una menor pérdida de carga en la red principal y a la vez que esta actúe como sistema acumulador, actuando como depósito de aire.
• % ajuste de caudal para tramos en anillo en red de distribución principal.  Junto con la opción anterior, se puede establecer un porcentaje del caudal total, en el caso de que esos tramos pertenezcan o formen parte de un anillo.

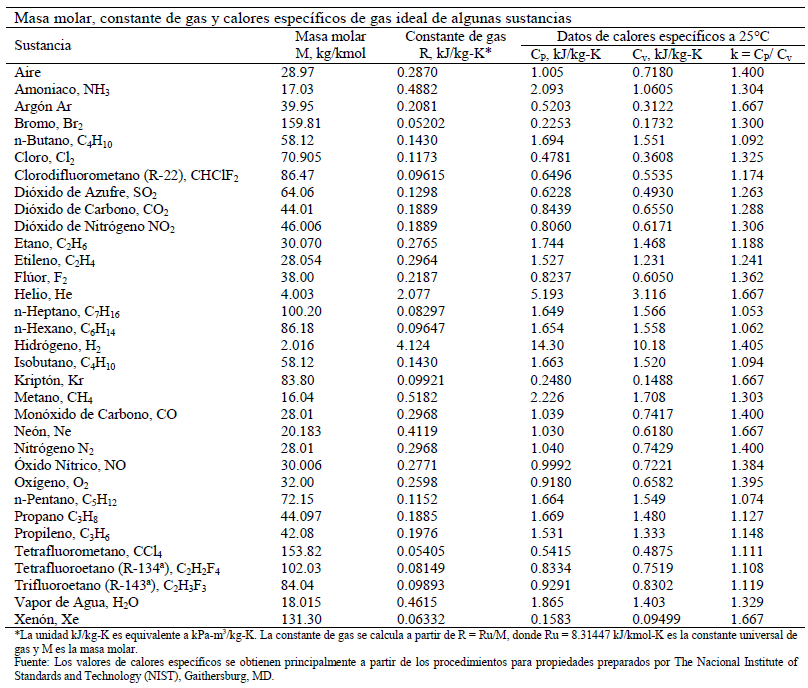

Otra de las características que se deben establecer antes de comenzar los cálculos es establecer la constante R [J/kg·K] del Tipo de gas de la instalación. en la siguiente tabla se indican algunos ejemplos de la constante R en [KJ/kg·K]:
