Descripción

Se define un objeto de tipo Aparamenta como un dispositivo alojado en elementos de tipo Caja General, Contador o Cuadro de distribución, que realiza labores de protección o control de los circuitos y receptores conectados.

En el capítulo TK-BT podremos utilizar:

• Aparamenta (contactor, reloj, relé, señalización, ...)
• Interruptor diferencial
• Interruptor magnetotérmico
• Caja moldeada
• Guardamotor
• Fusible
• Protección contra sobretensiones

Propiedades

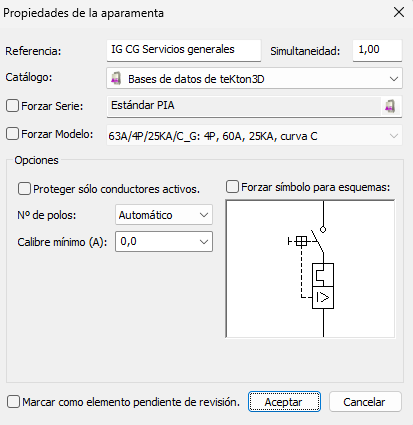

El cuadro de propiedades de estos elementos permite establecer parámetros de cálculo o selección para cada Aparamenta. A continuación se comentan las opciones comunes a todos y otras específicas a cada una.

Referencia: Nos sirve para identificar esta entidad en los resultados. Las Etiquetas (menú Datos/Generales...) nos ayudan a generar este nombre de forma automática y con diferentes contenidos.

Simultaneidad: Este parámetro actúa directamente sobre la potencia instalada aguas abajo del dispositivo, y permite reducir la potencia a considerar para el cálculo de la intensidad nominal.

Catálogo: Lista desplegable para seleccionar de qué base de datos se seleccionan los Modelos: Bases de datos de TeKton3D (base de datos por defecto del módulo TK-BT) o el Catálogo de aparamenta de Scheneider Electric (base de datos por defecto del módulo TK-BTEco).

Forzar Serie: Lista desplegable con todas las marcas disponibles en la base de datos de aparamentas, que contienen los Modelos comerciales.

Forzar Modelo: Lista desplegable con todos los Modelos disponibles en la base de datos de aparamentas. En el proceso de cálculo, se realizará la selección de un Modelo según el calibre, tensión, sensibilidad, etc. para este dispositivo. El programa siempre intentará tomar valores comerciales encontrados para dicho modelo. En caso de no encontrar ninguno, lanzará el correspondiente mensaje de error.

Si se fuerza un modelo concreto de la Serie, el programa comprobará si cumple, o no, con los requisitos de cálculo. Además, se ocultarán las opciones Número de polos y Calibre mínimo.

Proteger sólo conductores activos (sólo Interruptor magnetotérmico): Permite al programa seleccionar los polos protegidos del dispositivo de modo que, en caso de alimentar circuitos con neutro, el polo correspondiente al neutro interrumpa pero no proteja. Por ejemplo, en caso de un PIA que protege un circuito F+N; si está activada esta opción, se elegirá un dispositivo 1P+N y, en caso contrario, un dispositivo 2P.

Número de polos: El programa selecciona por defecto el número de polos del dispositivo en base a la distribución de los circuitos aguas abajo del dispositivo o en función del circuito de alimentación al cuadro, según sea el caso. No obstante, puede ocurrir que la configuración deseada sea distinta. En ese caso, puede forzarse en este campo el número de polos del dispositivo.

Calibre mínimo (A): Este campo consiste en una lista desplegable donde se puede seleccionar el calibre mínimo de este dispositivo que se puede obtener tras un proceso de cálculo. Se selecciona el mayor calibre de entre el calculado y el superior al elegido en la lista desplegable.

Sensibilidad (sólo Interruptor diferencial y Caja moldeada): Si se deja el valor en Automático, el programa determina el valor de la sensibilidad del Interruptor diferencial o la Caja moldeada entre los valores posibles. También se puede forzar un valor concreto de la lista desplegable.

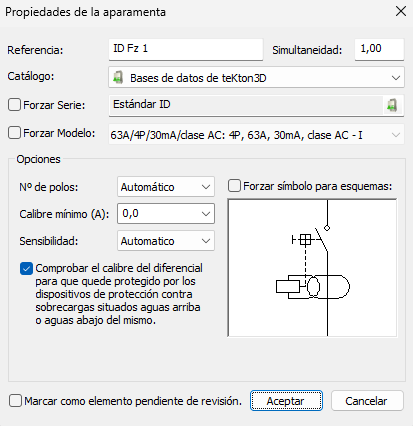

Comprobar el calibre del diferencial para que quede protegido por los dispositivos de protección contra sobrecargas situados aguas arriba o aguas abajo del mismo (sólo Interruptor diferencial): Si activa esta casilla, el programa asegura que se seleccione un Calibre superior a la menor de las máximas intensidades que dejen pasar los dispositivos contra sobrecargas situados aguas arriba y aguas abajo del Interruptor diferencial.

No proteger contra sobrecargas (sólo Fusible): Esta opción hace que el Calibre se elija superior a la intensidad de diseño pero no inferior a la intensidad máxima del conductor; es decir, se verifica la protección contra cortocircuitos, pero no contra sobrecargas.

Conexión a suministro complementario: Esta opción añade la posibilidad de activar las aparamentas como punto de entrada de un segundo suministro. Una vez activada la opción, se hace visible una lista donde se pueden dar de alta las protecciones asociadas a la entrada en el cuadro del Suministro complementario.

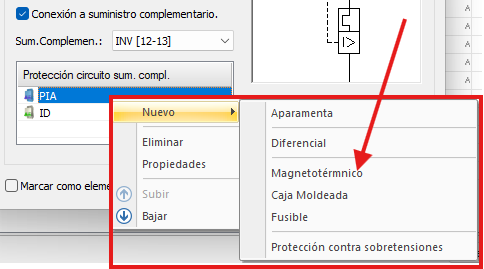

Para manipular dicha lista se hace uso del menú Contextual, activable con el botón secundario del ratón:

Forzar símbolo para esquemas: En el menú Datos/Generales.../Símbolos de esquemas se selecciona el símbolo por defecto de la Librería de símbolos 2D para todos los tipos de Aparamenta. En esta opción se puede forzar uno diferente, seleccionándolo en la imagen.

Marcar como elemento pendiente de revisión: Esta opción permite al usuario marcar elementos de forma que pueda localizarlos con facilidad bien para revisar sus datos, sus resultados, indicar el punto en el que se está modelando, diferenciar unos elementos de otros, etc. Se trata de una propiedad que no altera ningún proceso de cálculo ni de obtención de resultados (mediciones, planos, etc.).

Las líneas pendientes de revisar se marcan con una textura que da un efecto de línea discontinua.
