Descripción
Esta opción permite insertar un bloque que representa el punto de partida de la instalación eléctrica o como suministro complementario (Grupo electrógeno o Generador fotovoltaico).
Para que se considere un tipo de suministro complementario, se deberá
activar la Opción especial/Suministro complementario.
El elemento Suministro aloja al menos un circuito que inicia el recorrido de la instalación y que, normalmente, estará conectado a una Caja General (CGP o CPM), al menos mediante una Canalización. No obstante, también se puede conectar a un Cuadro de distribución. Esta relación se establece en los datos del elemento a conectar, dentro de la solapa Alimentación.
Para añadir un Suministro complementario a una instalación eléctrica definida en el capítulo TK-BT hay que seguir los siguientes pasos:
- Insertar un suministro nuevo y definirlo como Suministro complementario.
- Unirlo mediante Canalizaciones hasta un Cuadro de la instalación principal donde se vaya a definir la conmutación (suministros asistidos) o la conexión directa (suministros interconectados).
- Activar la opción Conexión a suministro complementario en el dispositivo o aparamenta a partir del cual se haga la conexión al Suministro complementario.
- Elegir en la lista desplegable el nombre del Suministro complementario (aparecerán disponibles los definidos en el capítulo con esa característica).
- Definir las protecciones adicionales que tendrá dicha entrada de Suministro complementario en el cuadro.
- Realizar el cálculo y dimensionado.
- Generar los esquemas unifilares del cuadro donde se podrá comprobar la doble alimentación.
Propiedades
Este cuadro de diálogo permite definir las propiedades de un elemento de tipo Suministro, quedando dividido en las siguientes solapas:

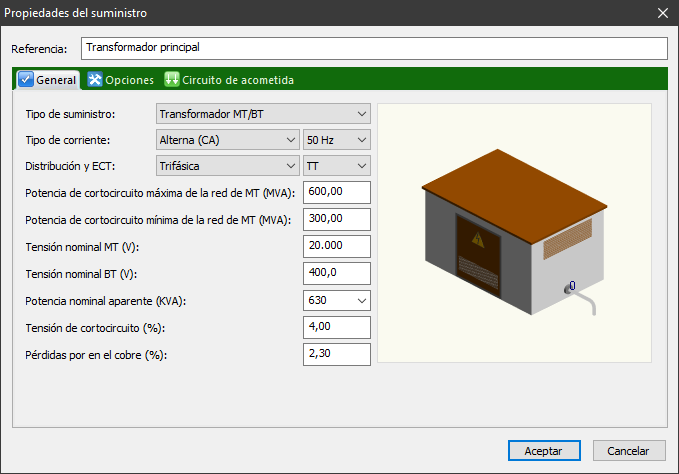

General
Esta pestaña contiene los datos generales del suministro:
Tipo de suministro. Permite establecer el tipo de suministro (más abajo vienen descritas sus propiedades):
- Red de baja tensión.
- Transformador MT/BT.
- Grupo electrógeno.
- Generador fotovoltaico.
Con la versión 1.8.10.8 del
programa
TeKton3D se
implementa el cálculo de instalaciones con doble alimentación,
incorporando la opción de definir suministros complementarios, ya sean
interconectados o asistidos. Por eso se añaden los dos últimos Tipos de
suministro.
Con el
módulo
TK-BT es posible calcular una acometida
trifásica a 220 V, pero no es posible alimentar receptores a dos fases.
Sólo se podrán conectar receptores trifásicos a 220 V o monofásicos a
127 V. Es posible calcular una acometida
trifásica a 220 V, pero no es posible alimentar receptores a dos fases.
Sólo se podrán conectar receptores trifásicos a 220 V o monofásicos a
127 V.
Tipo de corriente y frecuencia: Se podrá elegir entre corriente Alterna (CA) a 50 Hz y corriente Alterna (CA) a 60Hz.
Distribución y esquema de conexión a tierra (ECT): Se podrá elegir entre distribución Trifásica y Monofásica. El esquema de conexión a tierra predeterminado es el TT.
Datos del Tipo de suministro: Según el Tipo de suministro seleccionado, aparecerán algunas de las siguientes características:
-
Red de baja tensión:
- Intensidad de cortocircuito trifásica simétrica máxima Ik3max (kA): Es la máxima intensidad de cortocircuito considerada en la red de BT correspondiente a un cortocircuito trifásico simétrico.
- Intensidad de cortocircuito fase-neutro mínima Ik1min (kA): Es la mínima intensidad de cortocircuito considerado en la red de BT correspondiente a un cortocircuito fase-neutro.
- Tensión nominal BT (V): Se trata de la tensión nominal del suministro en BT, normalmente 400 V para distribución Trifásica y 230 V para distribución Monofásica.
-
Transformador MT/BT:
- Potencia de cortocircuito máxima de la red de MT (MVA): Se trata de la potencia de cortocircuito máxima de la red de media tensión, dada en MVA.
- Potencia de cortocircuito mínima de la red de MT (MVA): Se trata de la potencia de cortocircuito mínima de la red de media tensión, dada en MVA.
- Tensión nominal MT (V): Se trata de la tensión nominal en el primario del transformador.
- Tensión nominal BT (V): Se trata de la tensión nominal en el secundario del transformador, será la tensión nominal de la red de baja tensión.
- Potencia nominal aparente (kVA): Se trata de la potencia nominal aparente del transformador, en kVA.
-
En
este combo se puede elegir entre varios valores. Si desea
seleccionar otro, escríbalo directamente. Este espacio es editable,
se puede escribir la potencia nominal del transformador o elegir un
valor de los que se encuentran en la lista desplegable.
- Tensión de cortocircuito (%): Se trata de la tensión de cortocircuito en tanto por ciento a la corriente asignada.
- Pérdidas en el cobre (%): Consiste en la componente resistiva asignada en tanto por ciento de la tensión de cortocircuito.
-
Se
añade un control, tanto al cuadro de diálogo, como al proceso de
cálculo, para evitar introducir valores incoherentes de Tensión de cortocircuito
y
Pérdidas en el cobre. La Tensión de
cortocircuito((Ucc) permite calcular la impedancia del
transformador (Z), mientras que las
Pérdidas en el cobre (Urcc) permiten calcular su
resistencia (R). Para respetar el triángulo de impedancias, y la relación Z² = (R² + X²), Z siempre tendrá que ser superior a R.
- Grupo electrógeno:
- Tensión nominal BT (V)
- Potencia nominal aparente (kVA)
- Reactancia subtransitoria, x''d (%)
- Reactancia transitoria, x'd (%)
- Reactancia homopolar, x0 (%)
- Generador fotovoltaico:
- Modelo: Esta casilla puede indicar el modelo de un Inversor seleccionado manualmente de la base de datos o sincronizado de un capítulo TK-HE5.
- La sincronización consiste en extraer los Inversores definidos en el capítulo TK-HE5 y crearlos en el capítulo TK-BT con el comportamiento de Suministros complementarios. Los suministros sincronizados toman automáticamente el tipo de suministro como Generador fotovoltaico y obtienen los datos del modelo de Inversor seleccionado en el capítulo TK-HE5.
- Tensión nominal BT (V)
- Potencia nominal aparente (kVA)
- Factor de potencia
Opciones especiales:
- Suministro complementario: Activando esta opción se añade la posibilidad de indicar cualquier Tipo de suministro como Suministro complementario. Esto significa que dicho suministro de deberá conectar, a través de canalizaciones, a un cuadro de distribución de la instalación principal. Esta instalación principal estará alimentada desde un suministro normal (que no tenga marcada la propiedad Suministro complementario). En dicho cuadro de distribución se definirá una aparamenta que hará de punto de conexión del suministro complementario.

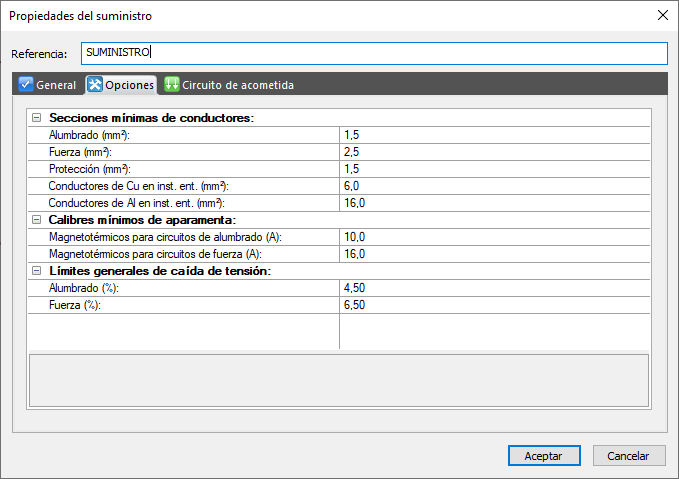

Opciones
Esta solapa permite administrar distintos parámetros relacionados con la instalación eléctrica aumentada desde este suministro:
Secciones mínimas de conductores: Permite establecer las secciones mínimas para todos los circuitos alimentados desde este suministro:
- Alumbrado (mm²): Secciones mínimas para conductores de fase en circuitos que alimentan sólo receptores de alumbrado (luminarias).
- Fuerza (mm²): Secciones mínimas para conductores de fase en circuitos que alimentan cualquier otro tipo de receptor que no es alumbrado.
- Protección (mm²): Secciones mínimas para el conductor de tierra (protección).
- Conductores de Cu en inst. ent. (mm²): Secciones mínimas para conductores de cobre en instalaciones enterradas.
- Conductores de Al en inst. ent. (mm²): Secciones mínimas para conductores de aluminio en instalaciones enterradas.
Calibres mínimos de aparamenta: Permite establecer los calibres mínimos a considerar en el proceso de cálculo según el tipo de protección y el tipo de receptores que alimenta.
- Magnetotérmicos para circuitos de alumbrado (A): Calibre mínimo para interruptores magnetotérmicos que alimentan a receptores de alumbrado.
- Magnetotérmicos para circuitos de fuerza (A): Calibre
mínimo para interruptores magnetotérmicos que alimentan a receptores de
fuerza.
Límites generales de caída de tensión: Permite establecer las caídas de tensión máximas admitidas en los receptores de la instalación.
- Alumbrado (%): Caída de tensión admisible en los receptores de alumbrado (luminarias).
- Fuerza (%): Caída de tensión admisible en el resto de receptores.
TK BT comprueba en cada receptor final que la caída de
tensión no supera el límite establecido.
En caso contrario, añade la incidencia correspondiente al panel de errores.
Para solucionar este problema, tendrá que aumentar la sección en alguno de
los circuitos aguas arriba del receptor.
Dependiendo de cada caso, puede ser mejor aumentar la sección del circuito de alimentación al receptor, o bien, la de alguna de las líneas principales.

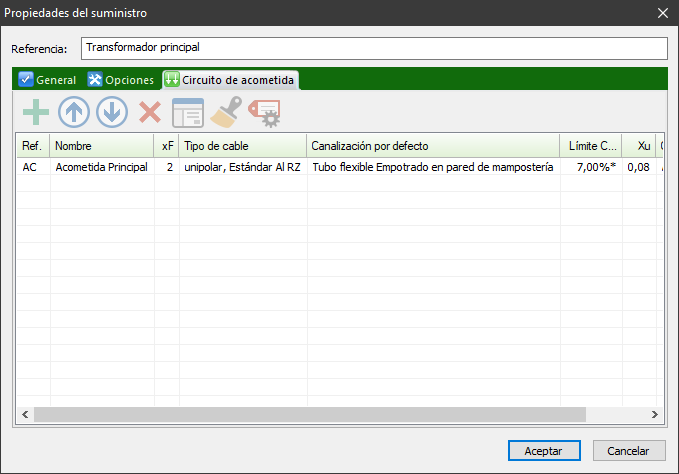

Circuito de acometida
Esta solapa permite gestionar el circuito de salida del suministro, normalmente la acometida.
Este circuito se crea automáticamente al insertar el elemento de la categoría Suministro.
Un elemento de tipo Suministro sólo admite un Circuito de salida.
Si se selecciona, se permite con los botones superiores de la pestaña:
- Cortar (CTRL+X): Corta la selección y la coloca en el portapapeles.
- Copiar (CTRL+C): Copia la selección y la coloca en el portapapeles.
- Pegar (CTRL+V): Inserta el contenido del portapapeles.
- Eliminar: Elimina los elementos seleccionados.
- Propiedades...: Muestra el cuadro de diálogo de las propiedades del elemento seleccionado. Desde este cuadro es posible editar los datos del Circuito de acometida para cambiar sus propiedades.
- Configurar rótulos... (CTRL+R): Configura los parámetros a rotular en los detalles 2D de las entidades seleccionadas.
