Grupo contraincendios
	TeKton3D / TK-EXA / Menú Insertar / Grupo contraincendios	Ayuda iMventa Ingenieros

Descripción

Esta opción permite insertar un bloque que representa el punto de la instalación donde se sitúe el grupo de presión contraincendios (elemento que debe ser único en la instalación), y deberá estar conectado a una Fuente de agua tipo diferente a Red de uso público.

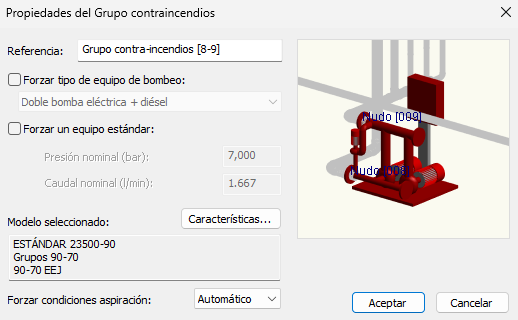

El cuadro de propiedades se compone de las siguientes opciones:



• Referencia. Nombre que identifica este elemento en los resultados y que puede modificarse de forma automática si se tiene activas algunas de las opciones del menú Datos/Generales.../Opciones especiales/Descripciones automáticas.
• Forzar tipo de equipo de bombeo. Si no se fuerza el tipo de equipo de bombeo, el programa seleccionará uno que cumpla con la normativa UNE 23500:
  • Sin equipo de bombeo
  • Bomba eléctrica
  • Bomba diésel
  • Doble bomba eléctrica + diésel
  • Doble bomba diésel + diésel
  • Triple bomba (50%) eléctrica + 2 diésel
  • Triple bomba (50%) diésel
  • Bomba eléctrica para abastecimiento sencillo
• Forzar un equipo estándar. Se nos pueden dar los siguientes casos:
  • Si la casilla no está activa o seleccionada, el programa podrá Calcular y dimensionar a partir de los parámetros de cálculo definidos en el proyecto. Los parámetros nominales del grupo de bombeo, Presión nominal y Caudal nominal, aparecerán calculados después del proceso iterativo que partirá de unos valores mínimos necesarios.
  • Si la casilla está activa o seleccionada, se puede Calcular y dimensionar a partir de un valor de Presión nominal; puede ser el caso de conocer la presión nominal de grupo de presión. También se puede Simular a presión constante a partir de esa Presión nominal forzada. La otra opción del menú Calcular, Simular curva bombeo, necesita forzar los dos parámetros nominales, presión y caudal.
• Modelo seleccionado. En este campo aparecerán los datos principales del grupo bomba de la base de datos del programa cuando se ha escogido con la opción del menú Datos/Seleccionar equipo...
• Mediante el botón Características... puede conocer más información sobre este equipo comercial.

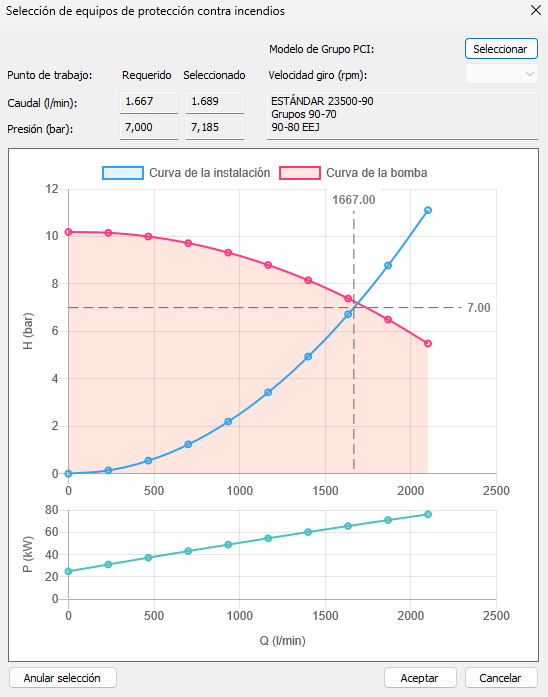

• El programa realizará la comprobación de la validez del punto de trabajo del equipo o modelo comercial:
•

• Existe la posibilidad de indicar distintas velocidades de funcionamiento para simular los equipos con variador de frecuencia. Una forma muy cómoda de utilizar esta nueva opción consiste en definir en este campo en lugar de la velocidad real, un porcentaje respecto de la velocidad nominal para la que se ha definido la curva P-Q. El primer valor por tanto sería 100 (correspondería al 100 %) seguido de los valores que permita el variador de frecuencia separados por «/», por ejemplo, 100/95/90/85/80/75. De este modo, al seleccionar un modelo, la curva nominal debe quedar por encima del punto de trabajo y, reduciendo el porcentaje de velocidad, podemos ajustarnos al punto de funcionamiento requerido.
• Forzar condiciones de aspiración: Se puede indicar la condición de aspiración de las bombas del grupo contra incendios, ya sea: En Carga, NO en carga o Automático; desde el cuadro de diálogo de propiedades del grupo de presión. La opción Automático funciona por comparación de las alturas de los puntos de inserción del equipo de bombeo y del depósito.
