Descripción

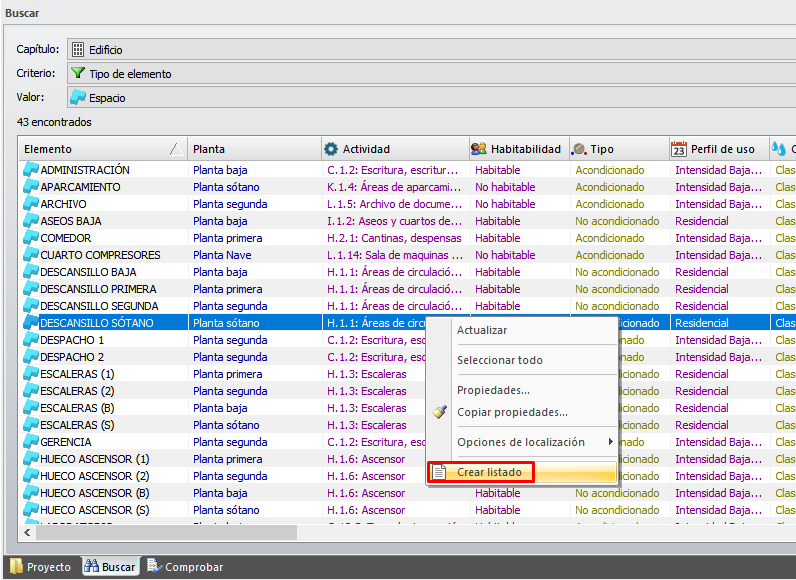

Esta solapa permite realizar búsquedas de entidades en el capítulo activo
(o en el capítulo TK-Edificio), aportando para ello una serie de filtros de
búsqueda:
- Capítulo: en este desplegable se podrá seleccionar el
capítulo activo o el capítulo Edificio.
- Criterio: este desplegable contiene una lista de criterios
para realizar la búsqueda (tipo de elemento, nombre, elementos entre
cotas, etc.).
- Valor: el valor elegido en este desplegable o casilla depende
del Criterio seleccionado y
determina el filtro a aplicar a la búsqueda.
Los resultados de la búsqueda aparecen en una lista en la que se detallará
el elemento, el identificador, la planta en la que se encuentra..., entre
otros datos. En la parte superior de la lista se informa del número de
elementos encontrados y, entre paréntesis, del número de elementos
seleccionados (en su caso).
La tabla de resultados de la búsqueda tendrá una columna adicional por
cada propiedad definida en el capítulo para Copiar propiedades...
Esta funcionalidad ofrece información ampliada de cada uno de los elementos
encontrados. Además, permite ordenar los elementos de la tabla por cada una
de las columnas. Esta característica, unida a la posibilidad de realizar
directamente copia de propiedades desde este panel Buscar, hace de
este panel una herramienta muy potente para asignación y verificación de los
datos asociados a los elementos del modelo.
Los resultados se pueden ordenar presionando en la cabecera de cada
columna.
Al seleccionar un resultado, el punto de
vista del modelo 3D se centrará sobre el mismo (ver Opciones de
localización del menú Contextual). Para mayor facilidad, en la
localización del resultado seleccionado la variación del punto de vista se
realiza de manera continua.
Se puede cambiar los Nombres o Referencias de los elementos listados en
el panel Buscar, mediante la opción del menú
Contextual/Cambiar nombre. Además, se podrá usar la tecla
F2 o hacer un clic directo sobre el texto (métodos estándar de
Windows). La edición se realiza en una caja que aparece en
la misma posición del texto original, permitiendo modificar su contenido de
forma intuitiva. Esta función solo estará
disponible en los elementos que lo permitan, quedando deshabilitada,
por ejemplo, en aquellos que no pertenezcan al Capítulo actual
o que estén sincronizados desde otros Capítulos.
La opción Crear listado del menú Contextual sobre
el panel permite generar un Listado con la tabla actual de resultados
de la búsqueda. Con botón derecho en el listado, es posible exportar dicha
tabla a Microsoft Excel o copiar y pegar en Microsoft Word...
Otra opción a destacar del menú Contextual son las opciones
de Agrupar. Se permite agrupar los resultados por tipo de
elemento, por planta o por información adicional, mediante una opción
accesible desde el menú Contextual. Cada grupo puede
expandirse o contraerse individualmente y muestra el número total de
elementos que contiene. Además, al hacer clic en la cabecera de un grupo se
seleccionan automáticamente todos sus elementos, lo cual resulta
especialmente útil para su uso conjunto con la herramienta de copia de
propiedades, permitiendo aplicar cambios de forma masiva a todos los
elementos del grupo seleccionado.
