TeKton3D Actualización Versión 1.5.5.8
La actualización 1.5.5.8 de TeKton3D incorpora las siguientes novedades:
1. Nueva opción “Datos / Nombrar espacios”
Esta opción le permite asignar de forma rápida el nombre a los espacios del edificio. Si tiene algún espacio seleccionado, esta herramienta le preguntará si desea trabajar sólo con los espacios seleccionados. Al ejecutar esta opción, se muestra el cuadro de diálogo "Asignación de nombres" que contiene una barra de herramientas y una ventana estructurada en forma de árbol con los espacios del edificio organizados por planta.

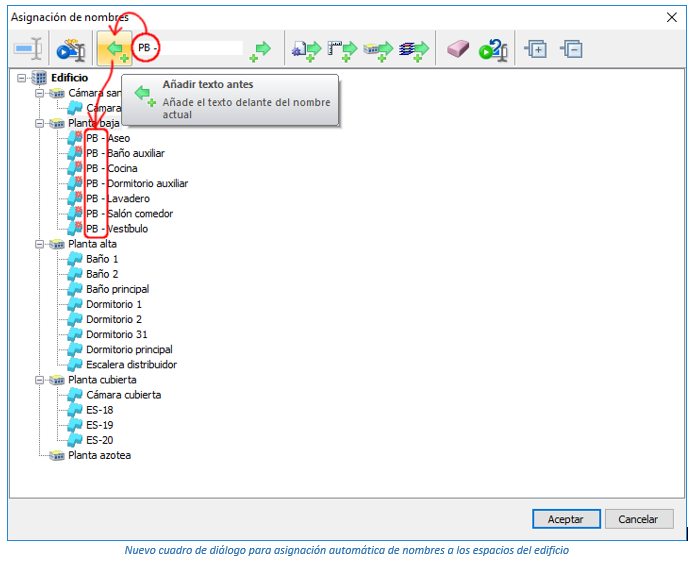

El funcionamiento del cuadro de diálogo consiste en seleccionar un ítem del árbol y ejecutar alguno de los comandos de la barra de herramientas para cambiar el nombre de los espacios que cuelgan de dicho ítem.
Cuando un elemento ha sido modificado para cambiar su nombre, aparece con el nuevo nombre y una marca en el icono que lo identifica. Al mismo tiempo, al situar el cursor del ratón sobre el ítem, aparece una etiqueta en pantalla informando del nombre original y del nombre nuevo que será asignado al validar el cuadro de diálogo. A continuación, se enumeran los comandos disponibles:
• Cambiar nombre: Cambia el nombre al elemento seleccionado actualmente en el árbol. Para ello habilita un control de edición situado en el propio ítem.
• Buscar en plantilla: Este comando realiza una búsqueda de los elementos gráficos del dibujo (entidades de tipo texto) que están ubicadas en el interior de cada uno de los espacios. Si encuentra varios textos dentro de un espacio, toma el de mayor tamaño. Una vez encontrado un texto, lo asigna al espacio.
• Añadir texto antes: Añade el texto introducido en la caja de edición delante del nombre actual de cada espacio.
• Añadir texto después: Añade el texto introducido en la caja de edición detrás del nombre actual de cada espacio.
• Añadir actividad: Añade el nombre de la actividad detrás del nombre actual de cada espacio.
• Añadir superficie: Añade la superficie de cada espacio detrás del nombre actual de cada espacio.
• Añadir capa: Añade el nombre de la capa a la que pertenece el elemento detrás del nombre actual de cada espacio.
• Borrar: Elimina el nombre de los espacios que cuelgan de la rama actual.
• Restaurar nombres: Esta opción restaura el nombre de todos los elementos seleccionados al valor original existente antes de ejecutar el cuadro de diálogo.
• Expandir rama: Expande todos los ítems del árbol que cuelgan de la rama seleccionada.
• Contraer rama. Contrae todos los ítems del árbol que cuelgan de la rama seleccionada.
2. Herramientas de dibujo
Nueva funcionalidad durante la creación de nuevos espacios por la cual adquieren automáticamente su nombre a partir de las entidades de tipo texto existentes en su interior en el plano de planta.
Nuevo dibujo auxiliar de cotas y ejes locales en la herramienta de trazado de cerramientos.
3. Detalles
Se mejora la calidad de los detalles de captura de vista 3D implementando el suavizado de la imagen generada. Además, aumenta el tamaño por defecto de generación de la imagen a 2048 píxeles para mejorar también la calidad del detalle.
Agrupa los textos usados en la rotulación de los espacios en los detalles de distribución en planta facilitando su posterior manipulación. Los textos se agrupan en entidades de tipo "puntero" que al exportarse a DXF/DWG se convierten en entidades multitexto.
4. TK-HE1: Limitación de la demanda energética
Se modifica el reconocimiento automático de puentes térmicos para no tener en cuenta los que se originan en los muros enterrados, soleras o cubiertas enterradas por debajo de la cota 0,0 m. Estos cambios reducen ligeramente la demanda de calefacción.
Se optimiza y mejora la precisión del cálculo de la demanda energética para cerramientos enterrados, para puentes térmicos en esquina y en particiones separadoras con espacios no habitables en contacto con el exterior. Estos cambios pueden modificar ligeramente tanto la demanda energética como los resultados del cálculo de cargas térmicas con TK-CDT.
5. TK-EHU: Exportación a HULC
La exportación a HULC se modifica para generar archivos adaptados a la última versión de la herramienta unificada (10 de marzo de 2016).
También se actualiza la opción “Calcular/Análisis de resultados de CTE-HE” para que se puedan leer los ficheros de resultados generados con esta última versión.
Se modifica el modo de nombrar automáticamente los Sistemas, Equipos, Unidades Terminales y Demandas de ACS para que la exportación sea más compatible con HULC, y se eviten los problemas derivados de las duplicidades.
Se revisa el valor de la ventilación que se exporta, teniendo en cuenta que los espacios “No habitables” no computan en el volumen utilizado para el cálculo de las renovaciones por hora.
6. TK-CE3X: Exportación a CE3X
Se corrige un problema relacionado con la exportación del nombre de la localidad de proyecto, que sólo ocurre en algunas ciudades como por ejemplo en Cádiz, Ceuta o Melilla.
7. TK-CDT: Carga y demanda térmica
Se añade al panel de búsqueda y al árbol de comprobación información extra para sistemas y unidades terminales: Referencia del Modelo.
Tras el primer paso de cálculo se rellena el árbol de comprobación con la lista de espacios y los valores resultantes de ratio de carga térmica (refrigeración–calefacción).
Se incluyen en la base de datos de equipos VRF los modelos PUHY-P200YKB-A1 de MITSUBISHI.
Nuevo botón “Rotulación” en el cuadro de diálogo del espacio, que permite configurar el contenido de la rotulación en los detalles de “Distribución en planta”. También se incluyen nuevos botones para configurar la rotulación en Unidades terminales, Sistemas, Recuperadores, enfriamiento gratuito y Demanda ACS.
En esta nueva versión, la configuración de la rotulación se utiliza también para configurar el contenido de la información por pantalla.
Se habilita la posibilidad de copiar los parámetros de rotulación desde el menú “Copia de propiedades”.
8. TK-ICA: Climatización por agua
Aislamiento térmico de tuberías y cálculo de pérdidas de calor: Se añade la nueva opción situación Directamente enterrada, realizándose los cálculos para una profundidad de 0,8 m y una transmitancia del terreno 1,0 w/m·K.
Se puede calcular el espesor del aislamiento o bien forzarlo, y con el valor resultante se obtienen las pérdidas térmicas en cada tramo.
Se toma como temperatura superficial del terreno la temperatura media definida en la base de datos de localidades para los meses de enero y julio, para funcionamientos en calefacción y refrigeración respectivamente.
Esta opción está también disponible para los restantes módulos de cálculos térmicos en tuberías (TK-HE4, TK-HS4).
Nueva opción “Acarrear las simultaneidades forzadas en las tuberías”, que permite el cálculo automático de los factores de simultaneidad a lo largo de la red.
Se activa desde el cuadro de diálogo de “Datos Generales/Opciones de cálculo” y actúa de forma conjunta con la posibilidad de forzar el factor de simultaneidad de las tuberías.
Esta nueva opción permite aplicar la simultaneidad de uso en circuitos hidráulicos cerrados, en los que los emisores térmicos y baterías de intercambio no funcionan a la potencia nominal al mismo tiempo.
El funcionamiento consiste en que las simultaneidades que se fuerzan en una tubería se arrastran a los siguientes elementos de la instalación en el sentido de camino hacia el generador.
La forma típica de aplicar esta opción consiste en forzar la simultaneidad de los tramos de tuberías justo antes de una bifurcación (según recorrido de ida), de este modo el caudal del tramo común será la suma de las dos derivaciones, aunque reducido de acuerdo al factor de simultaneidad.
Este caudal reducido se mantiene a lo largo de toda la red, por lo que no es necesario volver a aplicar otro factor de simultaneidad hasta que no se alcance otra derivación.
Es necesario forzar la simultaneidad tanto en las tuberías de ida como en las de retorno, ya que, si el programa detecta que los caudales de entrada y salida en los generadores es diferente, mostrará un mensaje de error.
Para facilitar la asignación de los factores de simultaneidad a las tuberías se ha habilitado la copia de propiedades “Factores de simultaneidad”.
También se dispone de una nueva opción de búsqueda de elementos por simultaneidad desde el Panel de Buscar.
El funcionamiento de esta opción se resume en el siguiente ejemplo:
Se activa la posibilidad de forzar una temperatura de cálculo para el vaso de expansión. De este modo, el cálculo del volumen necesario se realizará con la “Temperatura máxima esperada” en lugar de utilizar las temperaturas obtenidas de los procesos de cálculo.
Esta nueva versión dispone de la posibilidad de sincronizar con varios capítulos TK-CDT.
Se habilita el uso de la entidad “Armario de colectores” para alimentar a emisores térmicos distintos a las superficies radiantes. Como condición de uso es importante que los elementos que cuelgan de un armario no incluyan superficies radiantes junto a otros tipos de emisores (radiadores, paneles o baterías de agua).
9. TK-DAC: Distribución de aire
Dos nuevos símbolos en la librería: uno para las bocas de extracción y otro para las compuertas de mariposa circulares.
Se añade a la base de datos de rejillas los modelos de bocas de extracción KOOLAIR2015 GPD y GPDI.
Se añade al panel de búsqueda y al árbol de comprobación información extra para bocas y conductos: Dimensiones + Caudal.
Esta versión incorpora la posibilidad de sincronizar con varios capítulos TK-CDT.
10. TK-SI: Seguridad en caso de incendio
Se completa la memoria “Evacuación de ocupantes” indicando la superficie y densidad de ocupación para aquellos espacios donde la ocupación no es calculada, sino forzada por el usuario.
Nueva opción para la representación de espacios en el “Detalle de distribución en planta”, que incluye el contorno del espacio y el rótulo con el nombre del mismo. También se representa el rótulo correspondiente a los símbolos de salidas de recinto.
11. TK-HE4: Instalaciones solares térmicas
Se añade la posibilidad de diseño y cálculo de instalaciones con captadores solares de Tubos de vacío de placa plana o tubulares.
Para ello se habilita la opción de menú “Insertar->Colector tubos vacío” y se activa en el cuadro de diálogo de propiedades del captador, una casilla que permite forzar la orientación de los tubos, independientemente de la orientación gráfica del captador.
En la base de datos de “Captadores solares” un tubo de vacío se define del mismo modo que cualquier otro captador, indicando en el campo Tipo que se trata de un “Tubo de vacío”.
Cuando se utiliza el asistente para el diseño de la instalación, el programa utilizará colectores solares planos o de tubos de vacío en función del modelo de captador seleccionado en la solapa de materiales.
Se introducen mejoras en el asistente para el diseño de instalaciones solares, de modo que la conexión entre baterías se realiza por la parte trasera de los captadores, reduciendo el espacio necesario para la instalación.
La base de datos de Captadores solares se actualiza a la última versión del programa CHEQ4. Esta base de datos contiene entre otros, los siguientes captadores de tubos de vacío:
• ACV U-Pipe 15 y 20
• ACV HEAT - PIPE 15 y 20
• BAXI AR 20 y 30
• SONNENKRAFT VK25
• VITOSOL 200-T SP2 2M2
• VITOSOL 200-T SP2 3M2
• BUDERUS SKR 6.1 R
• BUDERUS SKR 12.1 R
• SALVADOR ESCODA (varios modelos)
12. Manejo de bases de datos
El cuadro de diálogo de edición de cualquier base incorpora tres nuevos botones:
• Importar: Para incorporar a la base de datos los ítems definidos por otro usuario. Esta opción sólo funciona con archivos de bases de datos del mismo tipo.
• Subir y Bajar: que permite ordenar los ítems dentro de cada categoría.
Además, el cuadro de diálogo se hace "redimensionable", pudiendo cambiar el tamaño e incluso maximizarlo o restaurarlo.
La ventana de edición de propiedades presenta un cambio de formato y utiliza un tamaño de texto ligeramente mayor para facilitar su lectura.
13. TK-HR: Protección frente al ruido
Se modifica la opción de cálculo general para que en caso de encontrar elementos constructivos que no tengan definidos sus datos de aislamiento acústico, los calcule automáticamente y prosiga el cálculo, aunque emitiendo una advertencia. Estos valores se estiman a partir de la ley de masa (DB-HR Apéndice A, A.16 y A.17).
Se ha mejorado el sistema de detección de flancos y se ofrece una nueva opción que asigna de forma automática un tipo de flanco válido cuando la definición geométrica del edificio no es suficientemente completa.
14. TK-Gas: Instalaciones de gas
Se ha mejorado la nomenclatura automática de nudos y elementos
Incluye la importación/exportación automática del tipo de tubería utilizada dentro del documento de proyecto.
Representación de los nudos en los detalles
15. TK-AC: Instalaciones de aire comprimido
Se ha mejorado la nomenclatura automática de nudos y elementos
Incluye la importación/exportación automática del tipo de tubería utilizada dentro del documento de proyecto.
16. TK-HS5: Saneamiento
Nueva opción que permite indicar si la Unidad de descarga residual dispone de sifón individual. Durante el proceso de cálculo se realizan las comprobaciones que aparecen en el DB-HS5 relacionadas con este dispositivo.
17. Importación / Exportación DXF / DWG
Actualiza el motor de importación / exportación de ficheros en formato DXF/DWG.
Soluciona problemas en la exportación de los símbolos pertenecientes a entidades de tipo “Esquema”.
18. Importación / Exportación SKP
Soluciona problemas en la importación directa de modelos 3D desde la web de la galería 3D de SketchUp (admite modelos de la versión 2015 y anteriores)
Soluciona la importación defectuosa de algunas superficies con huecos de algunos modelos 3D de SKP.
Ahora ya no se importan entidades de SketchUp marcadas como ocultas.
19. Navegación modelo 3D
Se implementa el uso de nuevos controles (complementarios con los ya existentes) para el movimiento del modelo desde la vista dinámica:
- CTRL + BOTÓN CENTRAL PRESIONADO (rueda)
- Desplazamiento hacia arriba: Zoom alejar
- Desplazamiento hacia abajo; Zoom acercar
- SHIFT+ BOTÓN CENTRAL PRESIONADO (rueda)
- Desplazamientos laterales: Giro con respecto al eje OZ
- Desplazamientos verticales: Inclinación respecto al eje horizontal.
- BOTÓN CENTRAL PRESIONADO (rueda)
- Encuadre
