ROwin. Rociadores automáticos de agua

Diseña y calcula instalaciones contra incendios compuestas por rociadores automáticos de agua, bocas de incendios equipadas e hidrantes.

Versión 1.3.0.8

Si tiene una licencia permanente y desea adquirir licencias adicionales marque la casilla de verificación. Máximo dos licencias adicionales por producto. Precio de la licencia adicional: 15% del precio de la licencia permanente.

425,00

Consúltenos para tarifas académicas, descuentos por volumen y licencias temporales con cualquier configuración de programas o módulos.

Características generales

Diseña y calcula instalaciones contra incendios compuestas por rociadores automáticos de agua, bocas de incendios equipadas o hidrantes. Basa su funcionamiento en los Reglamentos de Instalaciones de protección contra incendios (RD 1942/1993, 5 de noviembre), Seguridad contra incendios en los establecimientos industriales (RD 2267/2004, 3 de diciembre) y las normas UNE-EN 12845:2016 y UNE-EN 23500:2012.

Introducción de datos

Dispone de una librería gráfica con símbolos de abastecimientos de agua y grupos de bombeo, rociadores, bocas de incendio equipadas (BIE), hidrantes (CHE), válvulas, etc. mediante la que se dibuja fácilmente el esquema de la instalación.

También contiene una amplia base de datos de tuberías, válvulas y modelos de rociadores.

El diseño y trazado de la instalación se puede hacer sobre el plano de planta del edificio, situando cada elemento en su posición relativa. Este plano se puede cargar desde un programa CAD por medio de un archivo tipo DXF, DWG, aunque también se admiten otros formatos como BMPTIFFJPEGGIF, PDF, etc.

El programa permite definir una zona o sector de incendios identificando su perímetro sobre el plano de planta del edificio. Seguidamente se define el tipo de actividad que se va a desarrollar en su interior para que el programa determine los parámetros de diseño de la instalación y sea capaz de distribuir geométricamente los rociadores y los ramales sobre el espacio disponible.

Propiedades de la zona

Cada zona de rociadores se puede tratar a través de dos tipos de parámetros de diseño: densidad de diseño + área de operación, o bien Presión mínima + número de rociadores activos.

Parámetros de zona

La solapa Distribución en planta automatiza el dibujo de los rociadores de acuerdo a los siguientes criterios:

  • Normal o tresbolillo: Número de ramales y número de rociadores por ramal,
  • Fijar las distancias entre ramales y rociadores,
  • Tuberías prefabricadas con rociadores a 3m.

ROwin dibuja todos los rociadores de la zona y sus ramales de conexión de acuerdo al criterio seleccionado. Para completar la instalación sólo resta trazar los colectores hasta el puesto de control.

Distribución en planta

Proceso de cálculo

El método de cálculo hidráulico utilizado es el descrito en la norma UNE-EN 12845:2016 Apartado 13 para Sistemas calculados totalmente, similar al método descrito en la norma NFPA 13 Apartado 22.4 Hydraulic Calculation Procedures.

ROwin es capaz de determinar la superficie cubierta por cada rociador (según el método de la norma) y comprobar si se mantiene dentro de los límites impuestos al tipo de riesgo. También realiza algunas comprobaciones de las distancias mínimas que hay que mantener.

Comprobación de coberturas

Realiza los cálculos hidráulicos íntegros, sin limitación del número de elementos, y para instalaciones de cualquier tipo, incluso combinaciones de ellas:

  • Ramificadas,
  • En anillo,
  • En rejilla y
  • Mixtas.

Dos opciones de cálculo facilitan la detección del área de operación más desfavorable y más favorable, y selecciona el grupo de cuatro rociadores de referencia. Es posible definir tantas áreas de operación como sea necesario para simular completamente el comportamiento de la instalación.

Para instalaciones de BIE y/o CHE es el propio programa el que combina automáticamente los elementos dentro de cada sector de incendios y genera todas las hipótesis de funcionamiento que es necesario contemplar, por ejemplo, el caso más habitual es el de todas las BIE dentro del sector de incendios combinadas de dos en dos.

Propiedades del sector de incendios

Además de las áreas de operación y de las hipótesis automáticas, ROwin permite definir Hipótesis de usuario, que consisten en grupos de rociadores, BIE y/o CHE que deben funcionar simultáneamente. De este modo es posible simular cualquier comportamiento de la red contra incendios.

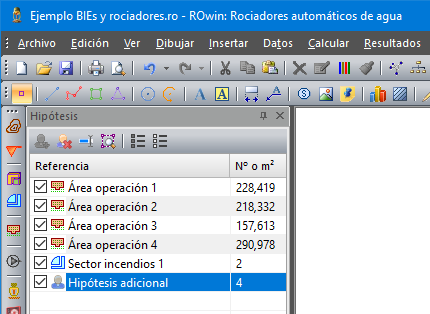

Panel de hipótesis

El panel de hipótesis muestra todas las hipótesis de funcionamiento definidas, y permite activar o desactivar cada una de ellas a través de su check, para que los procesos de cálculo las tengan en consideración o no respectivamente. Esta funcionalidad agiliza considerablemente el estudio de instalaciones complejas con gran variedad de hipótesis de funcionamiento.

Dispone de una función para el predimensionado de todos los elementos de la instalación:

  • Diámetros de tuberías,
  • Tamaño de los rociadores,
  • Clase de abastecimiento,
  • Tubería de aspiración,
  • Presión en el grupo de bombeo, etc.

Otra función de cálculo llamada Simular a presión constante permite verificar el funcionamiento de una instalación previamente dimensionada, o bien realizar pruebas de funcionamiento eligiendo diferentes áreas de operación.

La opción Simular curva de bombeo comprueba el funcionamiento real de la instalación cuando se conocen las características nominales del grupo de bombeo. Para cada área de operación o hipótesis de funcionamiento se obtiene la curva característica de la instalación y el punto de funcionamiento sobre la curva de bombeo. Estos resultados se pueden reflejar tanto en los documentos de memoria, como en las gráficas Curvas de bombeo.

Curvas de bombeo

Permite realizar peritaciones ya que se pueden fijar las dimensiones de todos los elementos de la instalación y realizar los cálculos comprobando si se obtienen las presiones y densidades de descarga admisibles.

Entre otros cálculos, dimensiona y comprueba el circuito de aspiración del abastecimiento de agua, verificando la velocidad en la tubería y NPSH disponible de la bomba.

Propiedades del circuito de aspiración

Resultados

Es capaz de representar sobre el plano los siguientes elementos, de manera que es sumamente fácil generar la documentación gráfica del proyecto:

  • cualquier área de operación,
  • las superficies de cobertura individuales de cada rociador,
  • el grupo de rociadores de referencia,
  • el sentido de los flujos de agua en las tuberías, etc.

Es posible rotular en el plano cualquier parámetro de la instalación, además se puede modificar el dibujo usando las opciones de edición gráfica antes de mandar a impresión. También es posible enviar a un archivo en formato DXF ó DWG para su tratamiento en un programa de CAD.

Rotulación ROwin

Se generan listados de material y memorias de cálculo. Esta documentación se puede visualizar directamente en el programa o bien enviar a un procesador de textos de Windows (en formatos RTF, TXT o HTML) para imprimir, almacenar o modificar.

Memoria ROwin

También se incluye una opción para obtener las mediciones en formato FIEBDC.

Permite consultar los resultados del cálculo en pantalla mediante etiquetas informativas llamadas tooltips:

Etiquetas informativas

La opción "Resultados/Representación 3D" permite obtener una vista tridimensional de la instalación para verificar la correcta colocación de todos los elementos. La ventana de representación 3D contiene todos los controles necesarios para visualizar la instalación desde cualquier ángulo y tamaño de zoom. Además, permite activar las etiquetas informativas en pantalla (tooltips), y visualizar los datos relativos a los cálculos de cada elemento por el que pasa el cursor del ratón.

Vista 3D

La ventana de representación 3D contiene así mismo una opción para generar en el plano una proyección rotulada de la instalación.

Preoyección rotulada

Vídeo tutorial

En el siguiente vídeo se muestran las novedades de la versión 1.3.0.8 y se sigue paso a paso el diseño y dimensionado de una instalación de rociadores de respuesta rápida (ESFR) para protección contra incendios de una nave industrial con cubierta a dos aguas, destinada a almacén de juguetes.

Especificaciones de productos
Tipo Programa base
Interfaz Gráfica Entrada de datos gráfica CAD 2D con vista 3D
Importa DXF/DWG Si
Importa BMP, JPEG, GIF, PNG, TIFF,... Si
Exporta DXF/DWG Si
Exporta IFC Si (IFC2X3 & IFC4)
Exporta SVG Si
Normativa Reglamento de Instalaciones de protección contra incendios (RD 1942/1993, 5 de Noviembre)
Normativa Seguridad contra incendios en los establecimientos industriales (RD 2267/2004, 3 de diciembre)
Normativa Norma UNE EN 12.845:2016
Normativa Norma UNE EN 23.500:2012
Memoria de proyecto Sí (Documento RTF)
