TeKton3D es una aplicación modular para el diseño y cálculo integrado de las instalaciones del edificio y justificación del cumplimiento de la normativa aplicable.
Tekton3D habilita un entorno de trabajo compartido BIM, muy cómodo y sencillo, y sin necesidad de costosos requisitos.

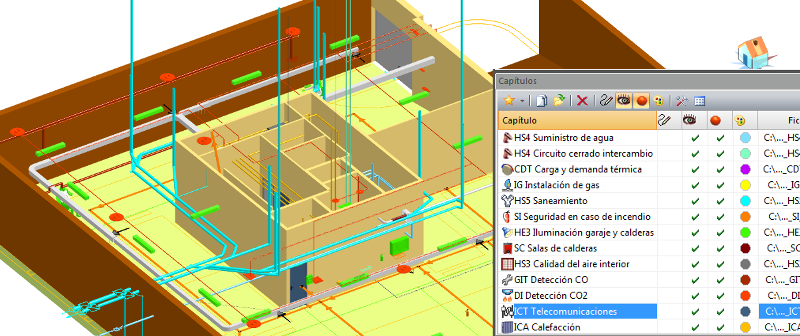

Los proyectos dentro de Tekton3D se organizan en una "lista de capítulos", que se visualizan en la ventana inferior. Cada capítulo hace referencia a una instalación determinada del edificio o bien a documentos justificativos de requerimientos legales.
Organización de las instalaciones del edificio por capítulos
Tekton3D alterna de forma rápida y sencilla entre los distintos apartados del proyecto. Esta organización permite diseñar dentro del mismo entorno varias instalaciones, teniendo en cuenta sus interacciones y comprobando las interferencias que se puedan producir entre ellas.
Con Tekton3D, la definición geométrica o levantamiento del edificio se realiza una sola vez (a través de intercambio directo con Allplan, intercambio IFC, o bien, mediante importación de plantillas en DXF/DWG) y posteriormente se usa como marco para diseñar y calcular las distintas instalaciones.
Levantamiento del edificio. Visualización por plantas.
Tekton3D facilita el diseño en planta, trabajando en un entorno 2D, con herramientas de ayuda al dibujo: entramados o rejillas ajustables en paso, origen y ángulo, modo de forzado ortogonal ajustable al paso del entramado, captura de puntos característicos de entidades, etc. Pero también permite cambiar el punto de vista para visualizar y trabajar directamente en 3D pudiendo activar en cualquier momento la vista dinámica, cambiar puntos de vista y encuadre al mismo tiempo que dibuja elementos y símbolos 3D.
 |
 |
| Trabajo en 2D |
Trabajo en 3D |
Su potente motor gráfico permite la definición y cálculo de las instalaciones en tres dimensiones, permitiendo el mejor ajuste de los procesos de diseño a la realidad del edificio.
Uso del entramado en tres dimensiones
TeKton3D es compatible con los dispositivos SpaceMouse® de 3Dconnexion, permitiendo una cómoda navegación por el modelo tridimensional del edificio (más información acerca de TeKton3D y los ratones 3D de SpaceMouse®).
Una de las innumerables ventajas de las soluciones Tekton 3D es la posibilidad de trabajar en entornos simultáneos desde varios ordenadores conectados en red, de modo que desde cada puesto de trabajo se pueda diseñar una de las instalaciones del edificio. La información introducida por cada uno de los miembros del grupo estará accesible para el resto al instante.
TeKton3D incluye por defecto amplias bibliotecas con todos los símbolos definidos en las normativas y reglamentos tratados que permiten diseñar de forma fácil las distintas instalaciones del edificio. No obstante, es posible crear nuevos símbolos 2D y 3D mediante su definición directa en el programa (dibujando líneas, polilíneas, círculos, arcos, textos, caras 3D, prismas, cilindros, pirámides, esferas, superficies de revolución, etc.). También permite la importación de nuevos símbolos desde otros programas CAD mediante el intercambio de ficheros DXF/DWG, e incluso mediante la importación directa de modelos de la galería 3D de SketchUp a través de ficheros SKP.
Librería de símbolos 3D
TeKton3D permite trazar las tuberías y conductos mediante el dibujo de sus ejes (líneas), y al calcularlo en modo sólido, mostrará sus dimensiones de cálculo y resolverá las uniones mediante los accesorios (codos y tés):
Cambio en una instalación de fontanería entre modo alámbrico y sólido
TeKton3D realiza el dimensionado y comprobación de las instalaciones del edificio, y justifica el cumplimiento de la normativa aplicable. Todo el proceso es totalmente transparente y va acompañado de un informe generado en tiempo de cálculo donde es posible observar los pasos por los que pasa y las incidencias que se van produciendo.
Proceso de cálculo en el capítulo TK-HE4
El panel de errores le permitirá revisar todas las incidencias producidas durante el proceso de cálculo, localizar exactamente el elemento donde se produce, y tomar la decisión necesaria para solucionarla.
Panel de errores
Controle en todo momento los resultados del cálculo mediante las etiquetas informativas en pantalla, que aparecen al pasar el cursor por encima de cualquier elemento de la instalación.
Etiquetas informativas en pantalla

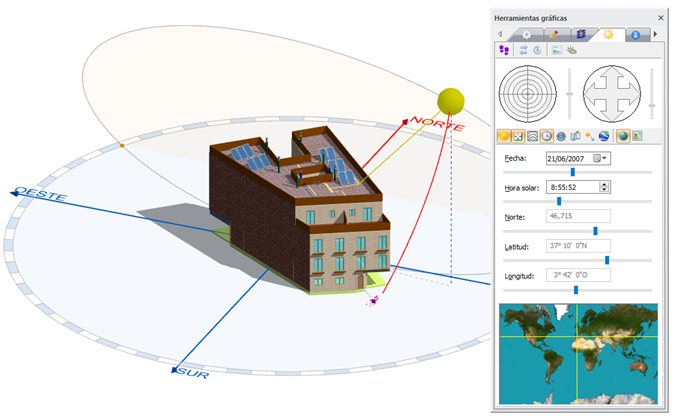

TeKton3D permite realizar estudios de sombra en el edificio, visualizando en tiempo real los cambios producidos en las sombras al cambiar la fecha y hora actuales, la orientación del edificio con respecto al norte, o la misma ubicación del edificio (latitud).
Estudio de sombras en TeKton3D
TeKton3D permite generar una amplia variedad de detalles generados a partir de los resultados de cada uno de los capítulos. De este modo, es posible generar detalles de distribución en planta, detalles de elementos constructivos, detalles rotulados de proyecciones 3D de las instalaciones, gráficas isolux de iluminación, esquemas de principio, tablas con resultados incluso detalles de vistas 3D.
Detalle de elemento constructivo
Con TeKton3D puede diseñar en 3D y obtener automáticamente la documentación del proyecto en 2D.
Diseño en 3D y detalles en 2D
TeKton3D dispone de una potente herramienta de generación de planos de proyecto para plotear directamente con la que es posible crear planos en formatos normalizados, e incluir uno o más detalles a escala de los generados para el capítulo actual.
Composición de detalles en planos listos para plotear
Además de los planos y detalles, TeKton3D genera memorias y listados visualizables directamente en el programa y exportables a cualquier procesador de textos.
Tabla de resultados del cálculo de iluminación mostrada en la solapa de Listados de TeKton3D
TeKton3D permite exportar a formato PDF toda la tocumentación generada por el programa: detalles, planos, listados y memorias.
Generación de la documentación en formato PDF
TeKton3D habilita la exportación a formato IFC2X3 o IFC4 de todos los elementos de la instalación pertenecientes al capítulo actual. Es posible exportar cualquiera de los capítulos disponibles, desde el propio edificio, hasta cualquiera de sus instalaciones (fontanería, saneamiento, radiadores, conductos, iluminación, gas, contra incendios, aire comprimido, etc.)
Visualización en AutoDesk A360 Viewer del fichero IFC4 exportado desde un capítulo de conductos (TK-DAC)
TeKton3D permite clasificar todos los elementos de la instalación en base a sistemas de clasificación estándar (OmniClass, UniClass, GuBIMclass, ...) o en base a sistemas de clasificación creados por el usuario, y exportar los ficheros en formato IFC con dicha clasificación.
Además, TeKton3D habilita el panel BCF (BIM Collaboration Format) para coordinar los trabajos de diseño del edificio con los distintos agentes que intervienen en el mismo.
Aprende a crear tu primer edificio con TeKton3D:
