Descripción
La base de datos de métodos de instalación almacena distintas configuraciones de cable y montaje. De esta forma, agrupa en referencias únicas información relativa al cable utilizado (unipolar o multipolar, tipo de aislamiento, tensión de aislamiento, material), y a la forma en que irá instalado (tipo de instalación, temperatura ambiente, resistividad térmica del terreno, profundidad, exposición al sol y forma de agrupación).
Además, cada registro de esta base de datos tiene asociadas las siguientes tablas:
- Tabla de secciones normalizadas y sus intensidades máximas admisibles para dos y tres conductores.
- Tabla de diámetros de los tubos para distintos números de conductores a alojar.
- Tabla de factores correctores por temperatura, exposición al sol, instalación bajo tubo, resistividad térmica del terreno, profundidad, conductor desnudo y agrupación de circuitos.
BTwin genera estas tablas de forma automática al elegir el tipo de instalación y el tipo de cable en el cuadro de diálogo Propiedades del método de instalación, y lo hace en base a las siguientes normas:
- Reglamento Electrotécnico para Baja Tensión de 2002.
- ITC-BT-06 Redes aéreas para distribución en baja tensión,
- ITC-BT-07 Redes subterráneas para distribución en baja tensión e
- ITC-BT-19 Instalaciones interiores o receptoras. prescripciones generales. (Basada en la tabla simplificada A.52-1 bis de la norma UNE 20460-5-523:2004).
- UNE 211435:2011. Guía para la elección de cables eléctricos de tensión asignada superior o igual a 0,6/1kV para circuitos de distribución de energía eléctrica. Esta norma UNE anula a la norma UNE 20435, referenciada en la ITC-BT-07 del REBT, por lo que puede ser usada en el cálculo de instalaciones de distribución de energía eléctrica.
- UNE-HD 60364-5-52:2014. Instalaciones eléctricas de baja tensión. Esta norma es la versión oficial, en español, del documento de armonización HD 60364-5-52:2011, que a su vez, adopta las Normas Internacionales IEC 60364-5-52:2009. Esta norma anula y sustituye a la norma UNE 20460-5-523:2004. Puede ser utilizada para todo tipo de instalaciones interiores.
- UNE 20460-5-523:2004. Instalaciones eléctricas en edificios. Selección e instalación de materiales eléctricos. Intensidades admisibles en sistemas de conducción de cables. Esta norma está obsoleta y es sustituida por la norma UNE-HD 60364-5-52:2014 descrita arriba.
- UNE 20460-5-523:1994. Instalaciones eléctricas en edificios. Selección e instalación de materiales eléctricos. Intensidades admisibles en sistemas de conducción de cables. Esta norma está obsoleta y es sustituida por la edición de 2004 descrita arriba.
- Código Nacional de Electricidad - Utilización, de 2006. Norma vigente en Perú y basada también en la norma internacional IEC 60364.
No obstante, dicho cuadro de diálogo admite un modo no automático en el que es posible modificarlas manualmente. De esta forma, podrá eliminar secciones que no desee usar, o añadir valores que se adapten a otras normativas no utilizadas por el programa.
Durante la edición de propiedades de una línea, podrá elegir uno de los registros disponibles en esta base de datos para definir el tipo de cable y el tipo de instalación de la misma.
El cálculo de la sección por calentamiento estará basado en la tabla de secciones e intensidades máximas admisibles asociada al método de instalación. Así mismo, sólo se seleccionarán secciones normalizadas incluidas en dicha tabla. También se tendrán en cuenta los factores correctores que el método de instalación tenga asociados.
El cálculo del tamaño del tubo, en el caso de instalaciones bajo tubo, se basará en la tabla de diámetros de tubos asociada al método de instalación.

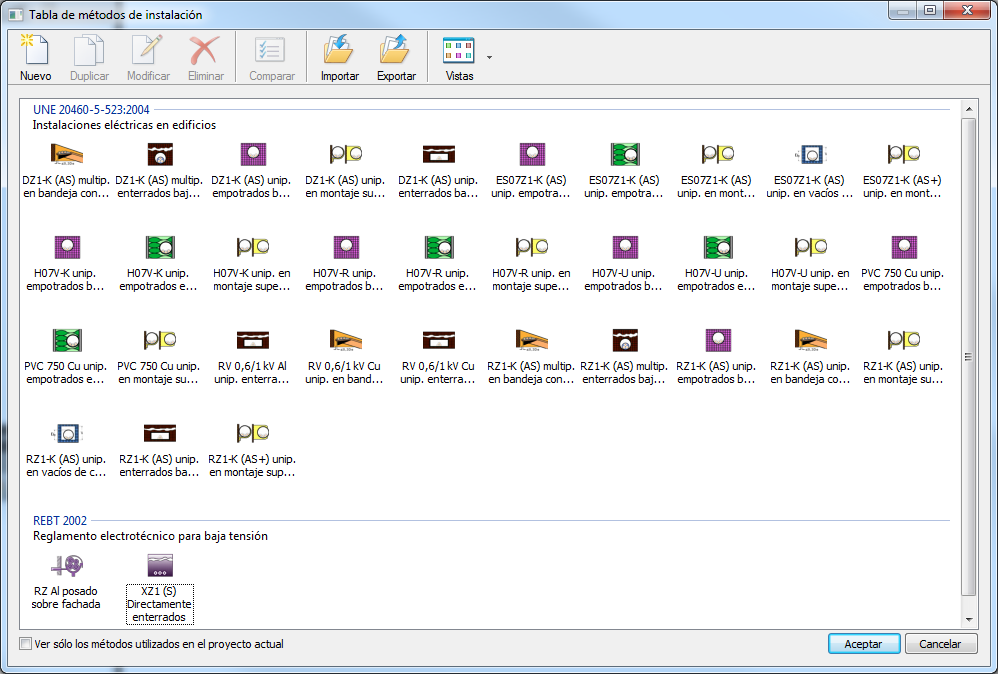

Cuadro de diálogo «Tabla de métodos de instalación»
Cuadro de diálogo, accesible desde la opción de menú «Archivo / Bases de datos / Métodos de instalación…», que permite consultar y modificar la tabla de métodos de instalación.
Algunos iconos aparecen a todo color y otros pueden aparecen en tonos de grises y texto gris. BTwin utiliza este mecanismo para distinguir claramente aquellos métodos de instalación basados en la edición 2004 de la norma UNE 20460-5-523 (aparecen a todo color) y los basados en la edición 1994 de la misma norma (aparecen en tonos de grises), que se mantienen por compatibilidad con cálculos realizados con versiones anteriores del programa.
Los métodos de usuario (
)
sirven para definir métodos de instalación basados en otras normativas y son
editados directamente por el usuario.
El cuadro de diálogo consiste en un área donde están listados los métodos de instalación actualmente disponibles en la base de datos, y una barra de herramientas que da acceso a las opciones de gestión de la misma:
- Nuevo: Botón que, a través del cuadro de diálogo Propiedades del método de instalación, permite dar de alta un nuevo método de instalación en la base de datos.
- Duplicar: Sólo estará activo cuando uno sólo de los métodos ya creados en la lista esté seleccionado, y permitirá introducir en la base de datos uno nuevo basado en las propiedades del seleccionado.
- Modificar: Permite acceder a las propiedades del método de instalación actualmente seleccionado en la lista. Estará disponible únicamente cuando sólo haya un método de instalación seleccionado.
- Comparar: Muestra una cuadro de diálogo que confronta los distintos métodos seleccionados para poder comparar sus propiedades.
- Importar: Permite importar una base de datos externa y añade los métodos cuyo nombre no esté repetido. Puede seleccionar entre importar una base de datos previamente exportada con esta versión del programa (*.bbt), o bien, importar una base de datos de versiones anteriores a la 2.5.0.8 (metodos.srl).
- Exportar: Permite exportar los métodos de instalación que contiene actualmente la base de datos a un fichero externo con extensión *.bbt.
- Vista: Permite alternar la vista del área donde están
listados los métodos de instalación entre los modos siguientes:
- Iconos
- Iconos pequeños
- Lista
- Detalle
- No agrupar
- Agrupar por norma
