Asistente de configuración automática |
|
|
| BTwin / Menú Datos / Definir protecciones / Asistente configuración automática | Ayuda iMventa Ingenieros |
Descripción
Esta opción genera de forma automática las protecciones y sus propiedades.
Se recomienda empezar por una generación automática y, a continuación, editar las protecciones si el usuario desea; ya que cuando se aplica el asistente, se borran todas las protecciones definidas con anterioridad.
Esta opción es accesible desde el cuadro
Definir protecciones... (
)
y permite asignar de forma rápida los dispositivos de protección en el cuadro

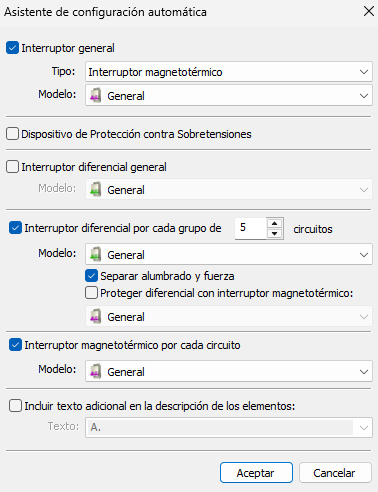

seleccionado, desde el siguiente cuadro de diálogo:
El cuadro contiene un apartado por cada tipo de Dispositivo de protección. En cada apartado existe una casilla de activación que indica si existirá o no dicha protección, y en el desplegable, si lo hay, se podrá elegir el Modelo de protección deseado.
En el caso particular de Interruptores diferenciales, existen unas opciones adicionales:
- Interruptor diferencial por cada grupo de... Se podrá indicar al programa si generará los interruptores teniendo en cuenta un número máximo admisible de circuitos por diferencial (por ejemplo, en instalaciones de viviendas, se admite un máximo de 5 circuitos por diferencial, exceptuando desdoblamientos, de acuerdo con el Apartado 2.3.2 de la ITC-BT-25).
- Separar alumbrado y fuerza: Esta opción hace que al generarse las protecciones, los circuitos de alumbrado y fuerza queden protegidos por diferenciales distintos.
- Proteger diferencial con interruptor magnetotérmico: Si se activa esta opción, el programa generará un interruptor magnetotérmico por encima de cada diferencial, para su protección. Si no se diseña el cuadro con esta opción activa, podría darse la situación de que un diferencial se encontrara protegido únicamente por un interruptor magnetotérmico que a su vez protege otros diferenciales. Puede ocurrir que el magnetotérmico, al proteger varios circuitos, sea de un calibre mayor que el diferencial, obligando a adoptar mayores calibres del diferencial que los estrictamente necesarios por cálculo de los circuitos aguas abajo.
Por último, para unificar la nomenclatura de las protecciones, existe la posibilidad de incluir un texto en el inicio de las etiquetas de cada protección, por ejemplo, para hacer referencia al cuadro al que pertenecen. Esta opción se activa en la casilla Incluir texto adicional en la descripción de los elementos, y es de gran utilidad cuando en un mismo proyecto existen varios cuadros de distribución.
