Descripción
Esta opción permite definir los Dispositivos de protección que van a ser dispuestos en cada Cuadro de distribución para protección de sus Circuitos. Esta opción sólo esta activa cuando hay algún Cuadro de distribución seleccionado en el área de dibujo.
Por lo tanto, si queremos definir las protecciones de un Cuadro de distribución, debemos seleccionarlo en el área de dibujo y ejecutar esta opción. En este caso, aparecerá el cuadro de diálogo Definir protecciones para el cuadro, que nos permite realizar todo el proceso de definición.

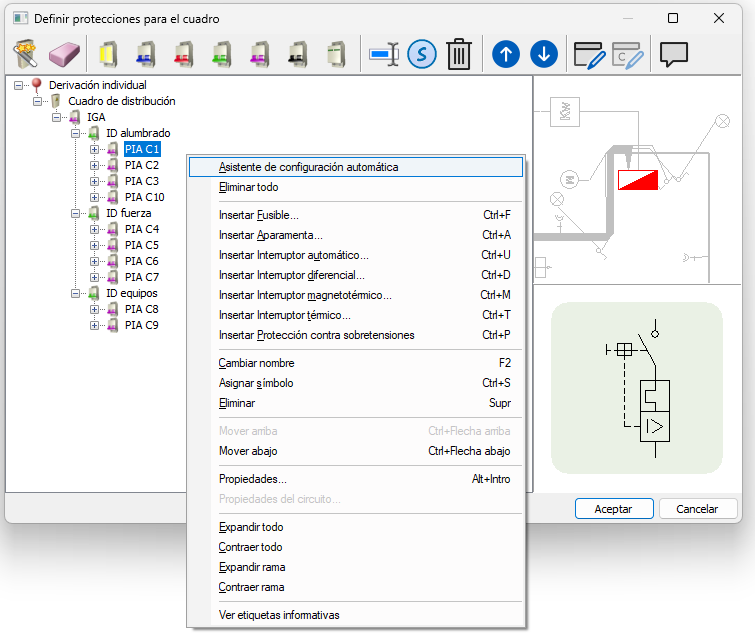

Cuadro de diálogo Definir protecciones
Cuadro de diálogo que permite definir los dispositivos de protección para el cuadro de distribución seleccionado:
A continuación vemos una breve descripción de los campos que lo componen.
Asistente de configuración automática: Este botón permite definir de forma automática los Dispositivos de protección generales para los Circuitos de un Cuadro de distribución. Para ello se abre un cuadro de diálogo Asistente de configuración automática en el se pueden establecer una serie de opciones y de criterios para establecerlos.
Luego se podrán mover, eliminar, añadir individualmente, etcétera. Mediante las opciones del menú Contextual y la función arrastrar y pegar, podremos cambiar la estructura de las protecciones generadas inicialmente.
Función de arrastrar y pegar: Esta función nos permite
ubicar los Circuitos y Dispositivos de protección
en su lugar adecuado dentro del esquema del Cuadro.
Inicialmente, con la función insertar, sólo podemos introducir nuevos
dispositivos de protección delante de circuitos, o delante de otros
dispositivos insertados anteriormente. Con esta
función, podemos arrastrar elementos ya insertados y desplazarlos a otra
rama del árbol. Con esto, podemos conseguir, por ejemplo, la
protección de un solo Interruptor diferencial sobre un
conjunto de Interruptores magnetotérmicos. Para hacer esto,
basta con hacer un clic de ratón sobre el elemento que queremos desplazar y,
sin soltar el botón del ratón, llevarlo hasta el ítem del árbol donde
queremos moverlo. En este momento, debe soltar el botón del ratón y verá
como el desplazamiento surge efecto. La rama que cuelga del elemento que
hemos desplazado pasa a colgar del elemento sobre el que hemos dejado de
apretar el botón del ratón.
Con esta funcionalidad, podemos definir cualquier estructura en árbol para la ubicación de los Dispositivos de protección en el Cuadro de distribución.
Si ya existieran Dispositivos de protección en los Circuitos, el programa preguntaría si realmente los desea sustituir por la nueva distribución.
Es recomendable por tanto empezar por una generación
automática y, a continuación, editar las protecciones si el usuario lo
desea; ya que cuando se aplica el asistente, se borran todas las
protecciones definidas con anterioridad.
Eliminar todo: Mediante este botón se eliminan todos los Dispositivos de protección de los Circuitos.
Insertar fusible (CTRL+F): Este botón inserta un Fusible protegiendo el ítem seleccionado (es decir, se coloca por encima).
Insertar aparamenta (CTRL+A): Este botón inserta una Aparamenta protegiendo el ítem seleccionado (es decir, se coloca por encima).
Insertar interruptor automático (CTRL+U): Este botón inserta un Interruptor automático protegiendo el ítem seleccionado (es decir, se coloca por encima).
Insertar interruptor diferencial (CTRL+D): Este botón inserta un Interruptor diferencial protegiendo el ítem seleccionado (es decir, se coloca por encima).
Insertar interruptor magnetotérmico (CTRL+M): Este botón inserta un Interruptor magnetotérmico protegiendo el ítem seleccionado (es decir, se coloca por encima).
Insertar interruptor térmico (CTRL+T): Este botón inserta un Interruptor térmico protegiendo el ítem seleccionado (es decir, se coloca por encima).
Insertar protección contra sobretensiones (CTRL+P): Este botón inserta un Interruptor protección contra sobretensiones protegiendo el ítem seleccionado (es decir, se coloca por encima).
Cambiar nombre (F2): Este botón permite cambiar el texto del nombre del ítem seleccionado. Si se trata de alguno de los Circuitos del cuadro o de la alimentación, el nuevo nombre se cambiará igualmente a todos los tramos que forman el Circuito al que hace referencia en el dibujo en planta.
Asignar símbolo (CTRL+S): Este botón asigna un símbolo para el Dispositivo de protección seleccionado y que saldrá en el Esquema unifilar. Con un dispositivo seleccionado, en el cuadro de diálogo (abajo a la derecha) aparecerá su símbolo asociado actualmente; si se pincha sobre el símbolo, también podrá escoger otro.
Para ello, muestra el cuadro de diálogo Librería de símbolos con todos los disponibles para la Categoría a la que pertenece el elemento seleccionado. Este símbolo será dibujado cuando ejecute las opciones de menú Resultados/Dibujar esquemas... haciendo referencia a este Dispositivo de protección.
Si
se selecciona un Circuito (en vez de un elemento de
protección), en la parte inferior a la derecha del cuadro de diálogo se
mostrarán los elementos que forman ese Circuito.
Eliminar (SUPR): Mediante este botón se puede eliminar el Dispositivo de protección seleccionado. Los Circuitos no se pueden eliminar desde este cuadro de diálogo.
Mover arriba (CTRL+Flecha arriba): Este botón desplaza hacia arriba el ítem seleccionado.
Mover abajo (CTRL+Flecha abajo): Este botón desplaza hacia abajo el ítem seleccionado.
Propiedades (ALT+INTRO): Mediante este botón se permite abrir las propiedades del Dispositivo de protección seleccionado para poder editar sus datos. Y si se selecciona un Circuito, permite editar las propiedades sólo del tramo inicial que sale del cuadro.
También, si pinchamos dos veces sobre cualquier elemento del árbol del
cuadro se mostrarán las propiedades del mismo, como con el botón
Propiedades.
Propiedades del circuito: Mediante este botón se permite editar las propiedades del Circuito seleccionado e igualarlas a todos los tramos del mismo; hace una edición conjunta de todos los tramos del Circuito.
Al seleccionar un Circuito, la diferencia principal entre
aplicar el botón Propiedades o el botón Propiedades
del circuito es que la primera opción es interesante para no
modificar datos que puedan afectar a otros tramos, por ejemplo
Forzar longitud. Si se hiciera con la primera opción, se forzaría
sólo el tramo de la salida del cuadro. Si se hiciera con la segunda opción,
se forzaría la longitud de todos los tramos del Circuito.
La segunda opción es interesante aplicarla si se quiere cambiar el
Método de instalación, que se cambiará para todos los tramos del
Circuito.
Etiquetas informativas: Mediante este botón se puede activar, o desactivar, la aparición de la Etiquetas informativas sobre los elementos del árbol del cuadro. Las Etiquetas informativas son unos globos de texto informativo que aparecen al señalar con el puntero del ratón alguna de las entidades del esquema.
Esquema del cuadro: Se trata de un control en árbol que representa el estado de conexiones del Cuadro de distribución en el área de dibujo (se sitúa en la parte superior derecha).
Menú Contextual: Para hacer cualquier modificación en el esquema del cuadro, deberemos utilizar el menú Contextual o los botones de la parte superior. Éste aparece al hacer un clic del ratón con el botón derecho sobre cualquiera de los ítems del árbol.
Dependiendo del elemento que esté seleccionado, existirán opciones habilitadas y deshabilitadas.
