Elemento constructivo prefabricado de hormigón.

Podrá trabajar con este tipo de elemento cuando tenga licenciado el módulo EPwin - Estructuras prefabricada de hormigón. Sólo podrá modificar elementos constructivos de madera cuando se encuentre en el modelo de elementos constructivos.

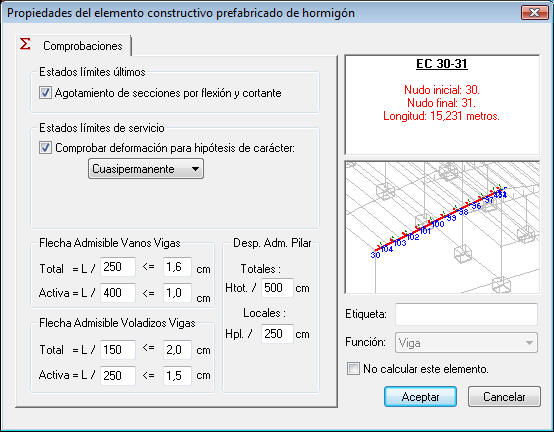

Este cuadro de diálogo es accesible de tres formas (siempre dentro del modelo de elementos constructivos):

• Seleccionando uno o varios elementos constructivos y entrando en la opción Datos->Entidades seleccionadas ().
• Seleccionando uno o varios elementos constructivos y pulsando ALT+ENTER.
• Haciendo doble clic sobre un elemento constructivo.

Recuerde que los elementos constructivos se generan de forma automática a partir del modelo de barras al acceder a la opción Ver / Modo barras - elementos constructivos ().

Este cuadro contiene una única solapa (Comprobación) en la que se agrupan las opciones de cálculo del elemento constructivo. Las opciones disponibles son:

• Agotamiento de las secciones por flexión y cortante: con esta opción activada, el programa realiza las siguientes comprobaciones, basándose en los valores definidos en la Base de datos de Elementos prefabricados
  • El máximo momento positivo de cálculo es inferior al momento último en flexión positiva.
  • El máximo momento negativo de cálculo es inferior al momento último en flexión negativa.
  • El esfuerzo cortante máximo es inferior al cortante último.
• Comprobar deformación para hipótesis de carácter: con esta casilla activada, el programa calculará la flecha en el elemento constructivo y la comparará con los límites definidos en la mitad inferior del cuadro. Las flechas se verificarán para aquellas hipótesis E.L.S con el carácter seleccionado en el desplegable (Poco probable , Frecuente o Cuasipermanente). Los límites que se pueden definir son:
  • Flecha en vanos: se refiere a los valores máximos de la flecha cuando el elemento constructivo está definido entre pilares. Se aplica sólo a vigas.
    • Total: es la flecha que sufrirá el elemento a lo largo de su vida útil. Se calcula como la suma de la flecha instantánea (obtenida en el momento de aplicar la carga) y la flecha diferida (obtenida al considerar la aplicación de las cargas en el tiempo)
    • Activa: es la flecha que afecta a los elementos que descansan sobre el elemento constructivo considerado. Se calcula como la diferencia entre la flecha a tiempo total y la flecha existente antes de una determinada etapa definida en el Historial de cargas (normalmente la tabiquería o el solado).
  • Flecha en voladizos: se refiere a los valores máximos de la flecha para aquellos elementos constructivos que se encuentren en vuelo. El planteamiento es el mismo que para el caso anterior, y sólo se aplica a vigas.
  • Cuando un mismo elemento constructivo presente vanos y voladizos, será necesario cortarlo para que esto no ocurra. Para cortar un elemento constructivo en un nudo, vaya a la solapa Crecimiento de barras.
  • Desplomes admisibles de pilares: esta comprobación mide, en el caso de pilares, que el desplazamiento del nudo superior de un pilar con respecto a una cierta altura no rebasa ninguno de los límites definidos en el CTE. Las comprobaciones son dos:
    • Totales: compara el desplazamiento absoluto obtenido en el nudo más alto de un pilar con la cota Z de dicho nudo dividida por un cierto límite, que como norma general debe ser H/500.
    • Relativos: compara el desplazamiento relativo entre el nudo superior y el inferior de un pilar con la longitud de éste dividida por un cierto límite, que como norma general debe ser H/250.
