Ámbito.

Opción disponible cuando se tiene licenciado el módulo EHwin - Estructuras de hormigón y alguno de los siguientes:

  • SHMwin - Secciones macizas de hormigón.
  • SHHwin - Secciones huecas de hormigón.

Acceso.

Esta opción es accesible desde el menú Resultados->Plantilla de diámetros->Elementos constructivos cuando existen elementos constructivos de hormigón de sección no rectangular, y éstos están calculados y seleccionados.

Descripción.

Opción de menú que permite modificar los diámetros y separaciones de las barras longitudinales y transversales del elemento o elementos constructivos seleccionados. Para acceder a esta opción es necesario que la estructura esté calculada.

El funcionamiento de este cuadro es sencillo: basta con establecer un cierto criterio de armado, modificando los diámetros que considere oportunos y hacer clic en Aplicar para comprobar si los diámetros fijados cumplen la EHE. Tenga en cuenta que ESwin no sólo se limita a comprobar que la sección de armadura dispuesta es suficiente como para verificar los distintos ELU y cuantías mínimas, sino que intervienen multitud de criterios constructivos, tales como separaciones, o la compatibilidad entre cercos y armadura longitudinal; así, no es de extrañar que en ocasiones al aumentar el diámetro no se consiga cumplir la EHE.

Si además de modificar los diámetros desea utilizar las separaciones mínimas establecidas en la solapa Armado del cuadro de propiedades de cada elemento constructivo, debe mantener activa la opción Optimizar separación; de lo contrario, la separación se calculará de forma automática, sin considerar otro mínimo que el establecido por la EHE.

Cuando haga clic en Aceptar, la plantilla de diámetros se cerrará y los diámetros de los elementos seleccionados se verán modificados. Si no desea perder los criterios establecidos en la plantilla de diámetros la próxima vez que calcule, active la opción Fijar diámetros en comprobación. Independientemente de si activa o no esta opción, al realizar un dimensionado, los criterios se perderán.

Los diámetros se organizan, salvo en secciones circulares y en anillo, en tres grupos:

  • Superior (S). Armadura dispuesta en la cara superior.
  • Inferior (I). Armadura dispuesta en la cara inferior.
  • Lateral (L). Es la armadura dispuesta en las caras verticales de secciones T, doble T y cajón, y en las caras inclinadas de las secciones tipo marco.

Para cada posición se pide el número máximo de redondos formando grupos (barras unidas entre sí) y diámetro a disponer en cada una de las barras que forman el grupo. Lo habitual es disponer grupos de una sola barra, por lo que normalmente sólo aparecerá como disponible la opción "Diámetro 1".

Además de las anteriores, existe un desplegable para modificar la armadura transversal.

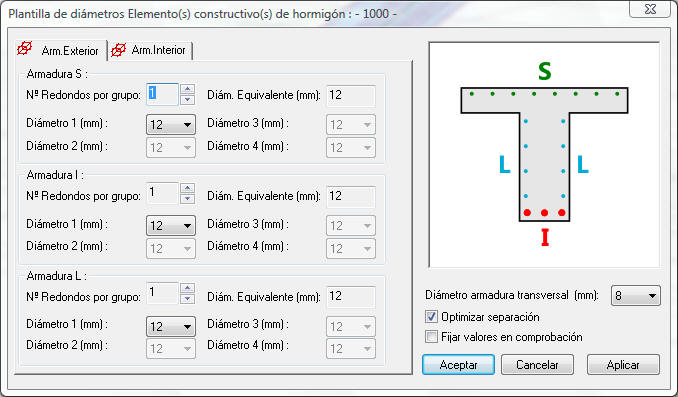

Para comprender lo anterior con facilidad, en la ventana se ha dispuesto un croquis sobre el que se representan las distintas posiciones de las barras:

En el caso de secciones que admitan armadura interior (T, doble T, marco, cajón y anillo), si alguno de los elementos constructivos seleccionados tiene activada la distribución de armado Exterior - Interior (solapa Armado del cuadro de propiedades del elemento constructivo), se habilitará una segunda solapa llamada Armado Interior, de funcionamiento análogo a la primera.
