Puntos del terreno

home icon Página principal next icon Menú Datos
Temas relacionados

Contenido.


Ocultar todo Mostrar todo

Acceso.

Este cuadro de diálogo es accesible desde el menú Datos.

Descripción.

En este cuadro de diálogo aparece una lista con las características de los puntos más representativos del terreno. De cada punto se tienen los siguientes parámetros:

  •  Descripción: Es el identificador del punto en el perfil del terreno. Tiene que ser único y generalmente será el número de orden del punto respecto a los restantes de la lista.
  • Punto anterior: Esta referencia indica cuál es el punto anterior en el perfil del terreno. En el caso de que la línea tenga derivaciones, un punto de derivación aparecerá varias veces como Punto anterior de otros, sin embargo cualquier otro tipo de punto sólo aparecerá como Punto anterior de su siguiente.
  • Tipo de punto: El programa contempla una gran variedad de puntos del terreno, que pueden ser desde indicaciones de la cota del terreno, situación de apoyos o puntos de cruce con otros servicios. a continuación se listan los diversos tipos de puntos del terreno.
    • Apoyo inicio. Apoyo inicial de la línea.
    • Apoyo fin de línea. Apoyo final de la línea.
    • Apoyo cambio dirección. Ángulo.
    • Apoyo derivación. Estrellamiento.
    • Apoyo anclaje. Apoyo de anclaje o amarre.
    • Apoyo alineación.
    • Puntos de nivel que indican la cota del terreno.
    • Cruzamiento línea eléctrica.
    • Cruzamiento línea aérea de telecomunicaciones.
    • Cruzamiento carreteras y ferrocarriles sin electrificar.
    • Cruzamiento ferrocarriles electrificados, tranvías y trolebuses.
    • Cruzamiento teleféricos y cables transportadores.
    • Cruzamiento ríos y canales navegables o flotables.
  • Tipo de coordenadas: Es posible especificar las coordenadas de un punto de dos formas:
    • Coordenadas absolutas. Indicando los valores de X, Y, Z de cada punto respecto de unos ejes de referencia arbitrarios en los que X e Y son las coordenadas sobre el plano del terreno y Z es la altura sobre el nivel del mar.
    • Coordenadas relativas: Sirven para indicar la posición del punto respecto del anterior (cuya referencia aparece en el campo Punto anterior) Será necesario introducir la distancia entre los dos puntos, la diferencia de altura (positiva si asciende y negativa si desciende) y el ángulo exterior ( de la alineación Punto-Punto anterior con la prolongación de la alineación anterior).

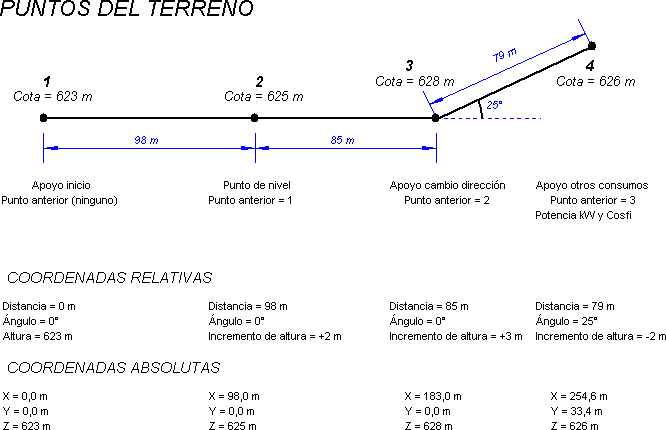

  • En todos los casos las coordenadas se introducen en metros y en grados sexagesimales. El esquema adjunto representa el criterio de definición de coordenadas absolutas y relativas:
  • Altura del apoyo: En el caso de que el tipo de punto corresponda a uno de los de clase Apoyo, estará activada esta casilla para poder introducir la altura útil mínima (terreno-conductor) que deberá tener en el tendido.
  • Potencia (kVA) y Cosfi: Cuando se trate de un punto donde hay un consumo debe introducir la potencia consumida y el factor de potencia según tipo de receptor. Para ello es necesario que seleccione un punto tipo Apoyo Final.
