Barras de proyecto



arbolproyecto



Consiste en una serie de barras situadas en diferentes partes de la ventana de aplicación que informa acerca de la estructura de elementos existente en el proyecto.

Existen tres pestañas para acceder a distinta información relevante del programa:

Comprobar
Ramal: perfil longitudinal
Propiedades
Errores



Pestaña Comprobar

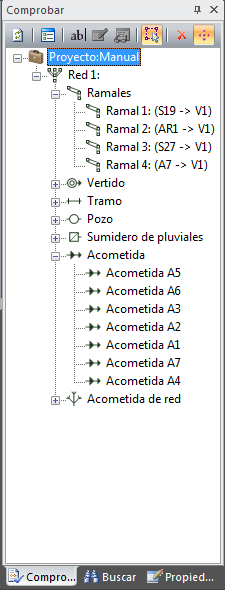

A través de esta información ( véase dibujo en la parte superior ), podemos conocer de un vistazo los elementos que se han ido insertando en la red a estudiar; clasificándolos por su características, así tendremos elementos cómo: Punto de vertido, Tramo, Pozos de registro y resalto, Acometida, Sumideros además de los Ramales.

Es necesario efectuar el cálculo de topología de red para poder ver las distintas redes que componen nuestro proyecto y los elementos que existen en ellas.

Dichos elementos se verán identificados por una Referencia única.

En el caso de que vayamos insertando elementos pero que no estén conectados a ninguna de las redes existentes en el proyecto, éstos irán incorporándose a la entrada del árbol llamada Elementos no conectados. (Una vez calculado la topología)

Así comprobaremos antes de calcular el predimensionado que no deba existir ningún elemento en la entrada de elementos no conectados.

A destacar cómo otra entrada del árbol del proyecto, la entrada referente a Ramales; para que existan elementos en esta entrada, previamente habrá que haber definido un ramal, al pulsar un elemento de tipo ramal se mostrará en la vista de la aplicación el perfil longitudinal correspondiente a dicho ramal.

Ramal: perfil longitudinal

Descripción:

Puede dibujar el perfil longitudinal de un ramal previamente definido (consultar Definir un ramal) seleccionando simplemente el ramal en el Árbol de proyecto.

Aparece entonces en el área de dibujo el perfil longitudinal del ramal seleccionado a la escala y con las opciones que le hubiera indicado. (Ver Opciones de dibujo del perfil).

El perfil se dibuja en una capa que el programa crea automáticamente y cuyo nombre es REDX_RAMY, donde X es el número de red e Y el de ramal. SUwin redibuja esta capa cada vez que solicita el dibujo del perfil, por lo que cualquier modificación o adición de elementos del dibujo permanece únicamente hasta el siguiente redibujado.

Si desea introducir algún elemento adicional de dibujo en el perfil puede hacerlo en la capa REDX_RAMY_USUARIO, que el programa asocia al perfil pero no borra cada vez que se regenera éste. De esta forma puede añadir al perfil cajetines, anotaciones, detalles y cualquier otro elemento que desee.

Opciones de dibujo del perfil

Puede definir las opciones de dibujo (tamaño de textos, escalas, ...) así como los datos que se mostrarán al crear un perfil longitudinal, en el cuadro de diálogo Opciones de rotulación.

Rotulado de la guitarra

Si tiene activada la correspondiente opción en Opciones de dibujo del perfil , se dibujará bajo éste la llamada guitarra, con los siguientes datos:

Cotas Rojas: Es la diferencia entre la cota de terreno y la de apoyo de la tubería que corresponde a su arista exterior inferior.

Ordenadas del terreno: Es la cota absoluta del terreno, en metros.

Ordenadas de la tubería: Es la cota absoluta de la arista inferior exterior (arista de apoyo) de la tubería. Se presenta en metros.

Distancias al origen: Aquí se indica la distancia total, en metros, desde el eje del primer elemento del ramal hasta el eje del elemento en cuestión, medido al lo largo de la traza del ramal.

Distancias parciales: Se indica, para cada elemento del ramal, la distancia desde su eje al del elemento inmediatamente anterior.

Diálogo pendiente de tramo

Si selecciona un elemento de tubería se mostrará el diálogo Pendiente del tramo donde podrá cambiar de serie sección y pendiente del tramo. En este último caso podrá decidir el punto fijo a partir del cual la tubería cambia de pendiente. Puede ser fijando el punto de inicio o cota de aguas arriba por tanto la pendiente hará cambiar automáticamente la cota de salida o aguas abajo y viceversa.

Los elementos de tubería representa en color celeste el calado de agua.

Diálogo profundidad de entrada y salida del pozo

Si selecciona un pozo (Registro o Resalto) se mostrará el diálogo de Profundidad de entrada y salida a pozos donde podrá cambiar el tipo de pozo y profundidades.

Con la opción forzada de empate entre tubería de entrada y salida (pozo de Registro) se entiende que la profundidad de la tubería de entrada y la de salida es la misma, por tanto solo tiene sentido cambiar la profundidad de salida. Al mismo tiempo podrá fijar el % de empate entre tubería de entrada y salida. Cuando la tubería de salida tenga un diámetro mayor que la de entrada entonces podrá decidir si la de entrada se hace coincidir con la de salida en su base o solera entonces se fija a 0% y si se hace coincidir en la parte superior o clave se fija al 100% teniendo siempre fijo la profundidad de la salida. Consultar apartado de empates en Pozo

Con la opción desactivada de empate (pozo de resalto) se entiende que las profundidades de entrada y salida son independientes y podrá fijar profundidades distintas a la entrada y salida.

Cambiar pendiente del ramal completo o parcial

Consulte la página Modificar pendientes de un ramal.



Pestaña Propiedades

Al pulsar esta pestaña podremos visualizar las propiedades del elemento que tengamos seleccionado en el árbol de proyecto o bien las propiedades del elemento seleccionado en el plano con un doble clic.

El diálogo de propiedades carece de botón para aceptar o cancelar los datos, por tanto, un cambio efectuado en cualquiera de los datos de propiedades se actualiza automáticamente en el documento.

Pestaña Errores y avisos

A través de esta pestaña, y habiendo previamente calculado el proyecto, se mostrarán en una lista los distintos tipos de errores y avisos que se han producido en el cálculo.

Errores:

Se produce este error cuando no se ha introducido ningún elemento de tipo “Punto de vertido” o bien, aun existiendo no está correctamente conectado a un elemento de tipo tubería. Para subsanar el error, introduzca un elemento de vertido y conéctelo a la tubería de salida de la red.

Aparece este error cuando hay más de un elemento conectado a la entrada de una tubería. Para introducir varias entradas a una tubería debe usar un pozo de registro.

Este error aparece cuando se conectan dos tramos de tubería entre sí. Entre un tramo de tubería y otro siempre debe existir un pozo de registro o de resalto.

Se muestra este error cuando la salida de un pozo no es una tubería (se han conectado dos pozos entre sí). Para solventar el error, una cada dos pozos mediante tramos de tubería.

Este error se produce cuando la serie de una tubería no se encuentra en la base de datos. Puede ocurrir este problema cuando se ha borrado la serie o modificado su descripción. También cuando se abren proyectos creados en otro ordenador con una base de datos distinta. Para corregirlo, puede asignar a la tubería una serie de entre las disponibles en la base de datos o bien traer del otro ordenador la base de datos.

Este error se produce cuando la sección de una tubería no se encuentra en la base de datos. Puede ocurrir este problema cuando se ha borrado la sección o se ha modificado su descripción. También cuando se abren proyectos creados en otro ordenador con una base de datos distinta. Para corregirlo, puede asignar a la tubería una sección de entre las disponibles en la base de datos o bien traer del otro ordenador la base de datos.

Este error se muestra cuando un tramo de tubería no tiene elementos de entrada conectados. Para solucionar el problema, introduzca una acometida o pozo a la entrada de la tubería.

Este mensaje avisa cuando un tramo de tubería tiene una pendiente negativa (contrapendiente) o nula. Modifique las cotas de entrada o salida para corregirlo.

Si en una misma red hay dos puntos de vertido conectados entre sí, se muestra este mensaje de error indicándolo. Elimine uno de ellos para solventar el problema, ya que la red sólo puede drenar por un punto.

Este aviso aparece si el caudal a transportar por una tubería determinada es mayor que el máximo caudal que es capaz de evacuar ésta. Para corregirlo puede modificar la pendiente o bien aumentar la capacidad de desagüe aumentando la sección.

Se muestra este mensaje cuando en un pozo de resalto se ha definido alguna entrada con mayor profundidad que la salida. Asigne a la entradas menor profundidad que a la salida del pozo para solventar el error.

Avisos:

Se muestra este aviso cuando la profundidad de enterramiento (medida desde la arista exterior de la clave) es menor que la establecida en la pestaña Criterios de comprobación del cuadro de diálogo Datos -> Generales....

Para corregirlo puede aumentar la profundidad de la tubería.

Este aviso aparece cuando la profundidad de enterramiento (medida desde la arista exterior inferior de la tubería) es mayor que la establecida en la pestaña Criterios de comprobación del cuadro de diálogo Datos -> Generales....

Para corregirlo puede disminuir la profundidad de la tubería.

Se muestra este aviso si el calado a caudal mínimo es menor que el especificado en la pestaña Criterios de comprobación del cuadro de diálogo Datos -> Generales...

Es aconsejable, si los tramos de cabecera tienen muy bajo caudal de aguas residuales, activar la opción Caudal mínimo para comprobaciones en la pestaña Criterios de comprobación. Se ignoran la comprobación de calados para caudales por debajo del indicado.

Si es causado por una pendiente excesiva, es aconsejable forzar pendientes mínima y máxima de comprobación y así conseguir reducir pendientes.

Finalmente puede corregirlo manualmente disminuyendo la pendiente (con lo que también disminuirá la velocidad) o usando una sección menor. También puede utilizar una sección que se adapte a grandes variaciones con caudal, tales como ovoides o marcos con cunas.

Aparece este aviso cuando el calado calculado a caudal máximo (residuales + pluviales) supera el límite establecido en la pestaña Criterios de comprobación del cuadro de diálogo Datos -> Generales....

Si es causado por una pendiente muy suave, es aconsejable forzar pendientes mínima y máxima de comprobación y así conseguir aumentar pendientes.

También puede manualmente aumentar la sección y/o la pendiente del tramo.

Se muestra este aviso cuando la velocidad correspondiente a caudal mínimo es inferior a lo especificado en la pestaña Criterios de comprobación del cuadro de diálogo Datos -> Generales.....

Si es causado por una pendiente muy suave, es aconsejable forzar pendientes mínima y máxima de comprobación y así conseguir aumentar pendientes.

También puede manualmente aumentar la pendiente del tramo.

Este aviso indica que la velocidad correspondiente a caudal máximo residual es superior a lo establecido en la pestaña Criterios de comprobación del cuadro de diálogo Datos -> Generales....

Si es causado por una pendiente excesiva, es aconsejable forzar pendientes mínima y máxima de comprobación y así conseguir reducir pendientes.

Finalmente puede corregirlo manualmente disminuyendo la pendiente la pendiente o aumentando la sección..

Se produce este aviso cuando la velocidad correspondiente a caudal máximo (residual + pluvial) supera el límite establecido en la pestaña Criterios de comprobación del cuadro de diálogo Datos -> Generales....

Si es causado por una pendiente excesiva, es aconsejable forzar pendientes mínima y máxima de comprobación y así conseguir reducir pendientes.

Finalmente puede corregirlo manualmente disminuyendo la pendiente la pendiente o aumentando la sección..

Se muestra este mensaje cuando algún tramo a superado la longitud máxima establecida en la pestaña Criterios de comprobación del cuadro de diálogo Datos -> Generales..... Para evitarlo introduzca un pozo intermedio.

Este aviso aparece cuando en un pozo, alguna de las entradas tiene mayor altura/diámetro nominal que la salida. Para corregirlo aumente la sección de salida o disminuya la de entrada.
