Hipótesis de cálculo o funcionamiento
	TeKton3D / TK-EXA / Menú Datos / Hipótesis de cálculo	Ayuda iMventa Ingenieros

Descripción

Los elementos de descarga, como rociadores, BIE e hidrantes..., deben encontrarse en una Hipótesis de cálculo o funcionamiento para que el programa pueda tenerlos en cuenta al calcular o simular la instalación.

El programa diferencia dos tipos de hipótesis:

• Automáticas. Cuando se crea un Sector de incendio para BIE e hidrantes, el programa creará de forma automática una o varias hipótesis de funcionamiento internas, en función del número de elementos que contenga y cómo se hayan definido sus propiedades. Las Hipótesis de funcionamiento automáticas se modificarán editando las propiedades de cada Sector de incendio. Para suprimir estas hipótesis se deberá eliminar el Sector de incendio correspondiente.
• Usuario.  Cuando se crea una Zona de rociadores, el usuario deberá seleccionar los rociadores que correspondan a cada área de operación o hipótesis de usuario. Para establecer las hipótesis de cálculo se podrá seguir dos procedimientos:
  • Realizar una selección de los dispositivos en operación y a continuación pulsar el botón Crear un nuevo ítem en el árbol, del panel Comprobar.
  •  O también se puede definir una nueva hipótesis accediendo primero a la opción Crear un nuevo ítem en el árbol y a continuación definir un prisma que contenga en su interior a los dispositivos (rociadores, BIEs o CHEs) que deben estar en operación.
•  Esta hipótesis de usuario pueden incluir rociadores, BIE y/o hidrantes, de tal manera, que el programa supondrá dichos elementos en operación al mismo tiempo.

• Las funciones para Estimar las áreas más desfavorable y favorable, que se pueden utilizar desde el menú contextual (botón derecho del ratón sobre el nombre de la Zona de rociadores en el panel Comprobar), sirven para que el programa seleccione cuáles son los rociadores que cumplen las condiciones de presión mínima y caudal máximo, respectivamente, de dicha Zona. En ese momento se podrán añadir o quitar rociadores a la selección con el botón Mayúsculas, para establecer el área de operaciones que forme la hipótesis de funcionamiento de usuario.

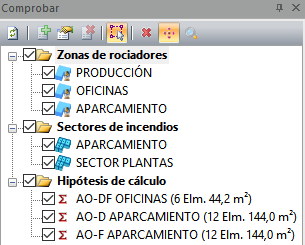

Panel Comprobar

El panel Comprobar se utiliza en TK-EXA para identificar las zonas, sectores, las hipótesis de cálculo y las áreas de operación que se definan de forma automática o manual. Además, recoge varias de las funciones para gestionar las Hipótesis de cálculo o funcionamiento que tenga la instalación, principalmente activarlas o desactivarlas de los cálculos. El usuario podrá también desde este panel cambiar el nombre o localizarlo y seleccionarlo en el área de dibujo...

Cada elemento del control dispone de una casilla de chequeo que permite seleccionar las hipótesis para las que se van a realizar los procesos de cálculo, la posibilidad de excluir zonas o sectores del cálculo, etc.

A continuación, explicamos para qué sirve cada una de las opciones que vienen en la cabecera del panel Comprobar:

• Actualizar. Cada vez que se pulsa este botón se actualiza la información recogida en forma de árbol. Lo mismo ocurrirá al utilizar cualesquiera de los métodos de cálculo del menú Calcular.
• Crear un nuevo ítem en el árbol. Si el usuario selecciona previamente uno o varios elementos de descarga (como rociadores, BIE, hidrantes, combinación de éstos...) y pincha en esta opción, se crea una Hipótesis de usuario nueva la carpeta con su nombre, que se muestra en el panel.
• Propiedades. Según el elemento que se tenga seleccionado en el panel (texto resaltado en azul), el programa mostrará las propiedades de una Zona de rociadores, un Sector de incendio o una Hipótesis de usuario (ver apartado de abajo).
• Eliminar un ítem del árbol. El usuario podrá eliminar las Hipótesis de usuario que haya creado; seleccionándola en el listado del panel (se muestra el nombre de la hipótesis resaltado en azul) y haciendo un clic en esta opción.
• Para eliminar una de las hipótesis que se generan de forma automática, deberemos eliminar Sector de incendio correspondiente.
• Seleccionar al localizar. Si se tiene un elemento o ítem del panel Comprobar seleccionado (se muestra el nombre, resaltado en azul, de la Zona de rociadores, del Sector de incendio o de la Hipótesis de cálculo de usuario) y se tiene activa esta opción se podrán seleccionar los elementos de alguna de estas maneras:
  • No localizar.
  • Localizar con encuadre.
  • Localizar con zoom.

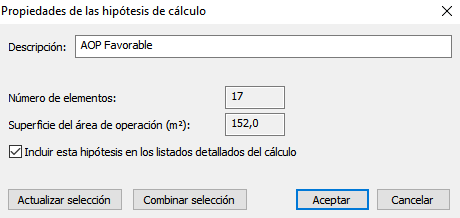

Propiedades de una Hipótesis de usuario

Las propiedades de un área de operaciones o hipótesis de funcionamiento de varios elementos de descarga indicarán:



• Descripción. Nombre que pone el usuario y que identifica este elemento en los resultados.
• Número de elementos. El valor de este campo muestra los elementos de descarga que entrarán en funcionamiento al mismo tiempo.
• Superficie del área de operación. Este valor representa la suma de todas las superficies de coberturas de cada rociador seleccionado. El usuario tendrá que verificar que superar dicho parámetro de cálculo de la Zona a la que pertenece.
• Incluir esta hipótesis en los listados detallados del cálculo. Esta opción permite incluir, o no, los resultados detallados de los cálculos de esta hipótesis en los Listados (ver menú Resultados).

Si se desea modificar la selección previa de elementos de descarga en una hipótesis, se puede realizar esas dos acciones:

• Actualizar selección. Una vez seleccione los elementos de una Hipótesis de cálculo puede volver hacer una nueva selección de elementos, Actualizando la selección desde sus propiedades.
• Combinar selección. Una vez seleccione los elementos de una Hipótesis de cálculo puede seleccionar otros nuevos y añadirlos a los seleccionados en un principio, Combinando la selección desde sus propiedades.
