Descripción

Esta opción permite exportar la geometría correspondiente al capítulo actual a ficheros en formato estándar IFC (Industry Foundation Classes), en versiones IFC2X3 o IFC4, para ser vinculados o abiertos en cualquier programa BIM que admita este formato.

BIM

BIM (Building Information Modeling) es una metodología de trabajo colaborativa para la gestión de proyectos de edificación u obra civil a través de un modelo digital. Este modelo digital contiene, además de la representación gráfica tridimensional, una gran base de datos con toda la información que permite gestionar los elementos que forman parte de la infraestructura durante todo su ciclo de vida.

La metodología BIM aporta una gran cantidad de ventajas con respecto al modo de trabajo convencional con programas de CAD, entre los que cabe destacar:

• Resolución en fase de proyecto de los problemas constructivos (colisiones e interferencias entre distintas instalaciones y elementos estructurales del edificio) que hasta ahora se resolvían en fase de obra, con el consiguiente ahorro económico.
• Reducción importante de trabajo frente a frecuentes modificaciones del proyecto.
• Coherencia de todos los entregables del proyecto. Como todos los documentos se generan partiendo del modelo digital del edificio, una modificación en el proyecto permite una actualización automática de todos los documentos manteniendo la coherencia entre ellos.
• Trazabilidad de los elementos del edificio a través de todos los documentos de proyecto.

Como se ha comentado, BIM es una metodología colaborativa. Dado que en la elaboración del proyecto de un edificio, su construcción, y su mantenimiento, intervienen un alto número de agentes, se hace necesario el intercambio fluido de información entre ellos, independientemente de las herramientas empleadas.

Es aquí donde nace el Open BIM, que persigue alcanzar un estándar abierto que permita la comunicación entre las distintas herramientas BIM que hay en el mercado. Uno de estos estándares corresponde a la especificación IFC (Industry Foundation Classes), mantenida por la buildingSmart y elegida por TeKton3D para formar parte del flujo de trabajo Open BIM.

Exportación IFC

TK-IFC habilita la exportación de todos los elementos de cálculo pertenecientes al capítulo actual.

Es posible exportar cualquiera de los capítulos disponibles en TeKton3D, desde el propio edificio, hasta cualquiera de sus instalaciones (fontanería, saneamiento, radiadores, conductos, iluminación, gas, contra incendios, aire comprimido, etc.)

Para exportar un fichero IFC es necesario acceder a la opción de menú Archivo/Exportar/Exportar fichero IFC... que estará disponible sólo si existen entidades en el capítulo actual que puedan ser exportadas (entidades en capas de cálculo).

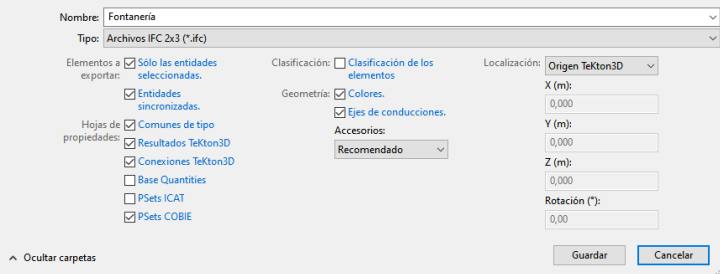

Una vez ejecutado el comando, aparecerá el cuadro de diálogo estándar de Windows donde podrá seleccionar el nombre del fichero a exportar. Además, este cuadro de diálogo permitirá elegir la versión de IFC a generar, y seleccionar distintas opciones de exportación.

TK-IFC admite la exportación en las dos versiones de IFC más utilizadas: IFC 2X3 y IFC 4.

Además, es posible seleccionar las siguientes opciones de exportación:

• Elementos a exportar.
• Hojas de propiedades.
• Clasificación.
• Geometría.
• Localización.

Elementos a exportar

• Sólo las entidades seleccionadas. En muchas ocasiones puede ser interesante exportar sólo una parte de la instalación. Esta opción permite exportar sólo los elementos seleccionados. Esta característica ofrece muchas posibilidades, por ejemplo, exportar sólo los elementos de una planta, exportar sólo un sistema, o sólo un tipo de elemento. La opción sólo estará habilitada cuando exista una selección al ejecutar el comando de exportación.
• Entidades sincronizadas. TeKton3D admite la sincronización entre elementos de distintos capítulos, por ejemplo, si se define un lavabo en el capítulo de fontanería, al crear un capítulo de saneamiento, es posible sincronizar el lavabo sin necesidad de volver a definirlo, es decir, se creará de forma automática como elemento sincronizado del elemento de fontanería. De este modo, el mismo lavabo existirá en el capítulo de fontanería, y en el capítulo de saneamiento. Si sólo se va a exportar una de las instalaciones, se debe activar esta opción para exportar los elementos sincronizados. Por el contrario, si se van a exportar los dos capítulos, en el de saneamiento habrá que desactivar la opción para que no se creen dos elementos del mismo tipo en el programa que vincule los dos IFC. Los aparatos sanitarios de saneamiento pueden ser elementos sincronizados del capítulo de fontanería.

Hojas de propiedades

Contiene distintas opciones que permiten especificar qué hojas de propiedades se generarán con información adicional para cada elemento de la instalación.

Comunes de tipo. Se trata de las hojas de propiedades estándar de IFC que permiten realizar una categorización más fina de cada tipo de elemento. Activando esta opción, se generarán hojas del tipo:

• Pset_SpaceCommon.
• Pset_WallCommon.
• Pset_PipeSegmentTypeCommon.
• Pset_PipeFittingTypeCommon.
• Pset_DuctSegmentTypeCommon.
• Pset_DuctFittingTypeCommon.
• Etc.

Resultados TeKton3D. Se trata de hojas de propiedades personalizadas por TeKton3D. Se generan con parámetros relacionados con los cálculos que hace TeKton3D, ya sea con información de dimensiones, funciones, sistemas o resultados de los cálculos. Active esta casilla si desea etiquetar posteriormente en Autodesk Revit™ el IFC exportado usando el plugin de iMventa. Esta opción habilita la generación de las siguientes hojas de propiedades:

• Pset_TeKton3D_PIPING: Resultados del cálculo en instalaciones hidráulicas.
• Pset_TeKton3D_HVAC: Resultados del cálculo de calefacción, ventilación y aire acondicionado.
• Pset_TeKton3D_Etiquetas: Modelo, función, sistema, y dimensiones de cada elemento.
• Pset_TeKton3D_Aislamiento: Información del aislamiento de cada elemento.

Conexiones TeKton3D. Se trata de hojas de propiedades personalizadas por TeKton3D que se generan sólo en la exportación de las instalaciones del edificio (fontanería, saneamiento, climatización por agua, conductos, etc.). Cada elemento genera una hoja con información de sus conexiones a otros elementos, a través de sus identificadores únicos IfcGUID. Esta información complementa a la información generada mediante los puertos.

Base Quantities. Se trata de hojas de propiedades estándar con información útil sobre mediciones de los elementos.

Clasificación

Se exporta también la clasificación IFC de los elementos.

Geometría

Colores. Añade a cada elemento exportado la información de su color actual en TeKton3D.

Ejes de conducciones. Añade a la representación de cada elemento de conducción de flujo (tuberías, conductos...), una representación de su eje en forma de línea 3D.

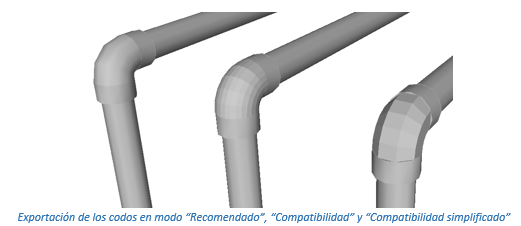

Accesorios. Esta opción permite elegir el modo de exportación de los accesorios de la instalación:

• Recomendado. Los accesorios basados en sectores toroidales (codos), se representan mediante una primitiva IFC optimizada para este tipo de geometría, consiguiendo ficheros de menor tamaño y mayor calidad gráfica. Por contra, existen visores IFC que no admiten este tipo de geometría.
• Compatibilidad. Los accesorios basados en sectores toroidales (codos), se representan mediante caras 3D. Es más compatible que el anterior, pero genera ficheros más pesados y con menor calidad gráfica.
• Compatibilidad simplificado. Los accesorios basados en sectores toroidales (codos) se representan como en el apartado anterior pero con menor número de caras, generando ficheros algo menores.

Una vez validado el cuadro de diálogo con el nombre de fichero, la versión de IFC, y las opciones correspondientes, aparece otro cuadro de diálogo donde se informa del porcentaje completado y se da información en tiempo real del proceso de exportación.

Por ejemplo, se informa para cada elemento de TeKton3D, la clase IFC a la que se está exportando, que variará en función de la versión de IFC seleccionada (IFC2X3 o IFC4). Un tubo de fontanería será exportado como IfcFlowSegment en IFC2x3 y como IfcPipeSegment en IFC4.

Existen multitud de visores IFC en el mercado que permiten visualizar la geometría de los ficheros y consultar todos los datos asociados a cada elemento.
